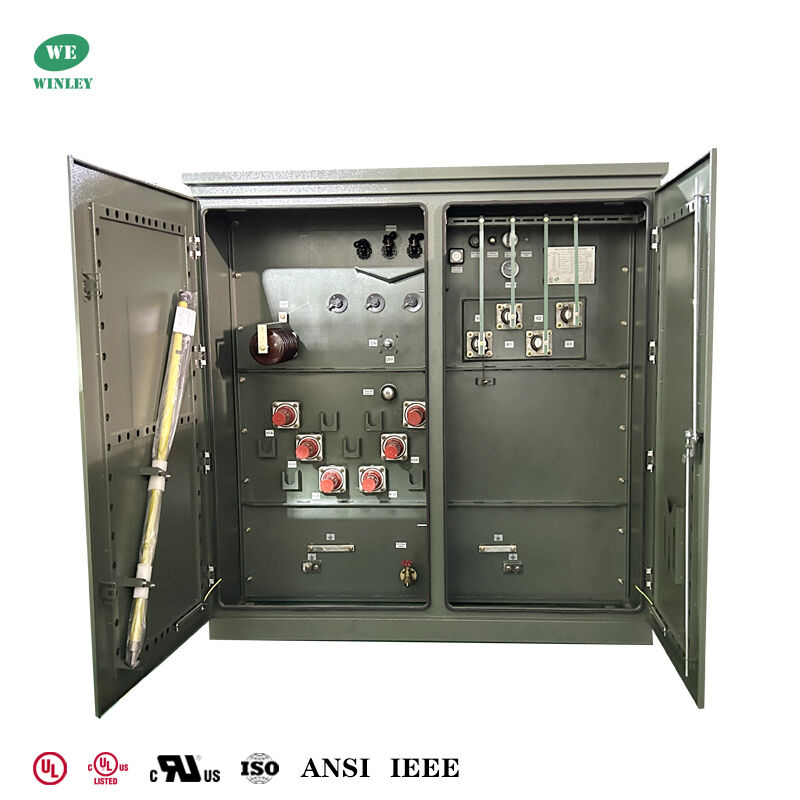

1500 KVA Transformer Tiga Fase Pad Dipasang dengan 7-Level Off-Circuit Tapping Multi-Voltage Adaptasi dan Grounding Porcelain Bushing

Nama merek:	WINLEY
Nomor Model:	ZGS-1500/35
MOQ:	1unit
harga:	$5000-$150000
Rincian kemasan:	kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Tiongkok

Sertifikasi:

UL/cUL,CE,ISO

Tipe transformator:

Pad Mounted Transformer

Fase:

Tiga fase

Jenis umpan:

Loop feed

Kapasitas:

1500 KVA

Tegangan primer:

34.5KV

Tegangan sekunder:

208y/120

Kelas pendingin:

Onan; Egois

Peringkat Efisiensi:

DOE 2016, CSA, ANSI/IEEE

Menyediakan kemampuan:

1000Set/bulan

Menyoroti:

Transformator Pad Mounted Penyadapan Off-Circuit 7 Tingkat

Transformator Terendam Oli Adaptasi Multi-Tegangan

Transformator Tiga Fasa Bushing Porselen Pembumian

Deskripsi Produk

1500kVA Tiga fase Pad dipasang Transformer Minyak terendam Langkah Turun 34500v Untuk 208v 120v Mati Front Pad Mount Transformer

WINLEY 1500kVA tiga fase pad dipasang trafo adalah peralatan distribusi daya berkinerja tinggi yang dirancang untuk transmisi listrik yang efisien dan dapat diandalkan.

Mengadopsi struktur umpan loop, itu cocok untuk skenario instalasi indoor dan outdoor, memenuhi kebutuhan pasokan listrik dari berbagai daerah industri, komersial dan perumahan.

Adaptasi multi-voltage yang serbaguna, kepatuhan ketat dengan standar internasional ANSI, sertifikasi UL / cUL otoritatif,dan khusus tanah porselen bushing untuk keamanan yang ditingkatkan - semua yang bersama-sama membuatnya pilihan utama untuk sistem distribusi listrik modern yang menuntut keamanan, kompatibilitas, dan keandalan.

Spesifikasi teknis utama

Tidak, tidak.	Rincian	Satuan	Spesifikasi
1	Jenis	~	dipasang pada bantalan, feed loop
2	Kapasitas nominal	kVA	1500
3	Nomor Fase	~	3
4	Tegangan primer	V	34500
4	Bubuk primer	~	(6) 35KV kelas 200A Tembaga 1 bagian bushing + (1) H0 Porselen bushing
4	BIL	kV	150
5	Tegangan sekunder	V	208Y/120
5	Penutup sekunder	~	(4) 10 lubang sekop
5	BIL	kV	30
6	Tipe pencetakan	~	off-circuit
7	Jangkauan penetrasi	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Metode pendinginan	~	ONAN
9	Frekuensi nominal	Hz	60
10	Kelompok vektor	~	Dyn1
11	Kelas isolasi	~	A
12	Peningkatan suhu	°C	65/60 (membungkus/minyak atas)

Gambar Teknis

Konfigurasi standar

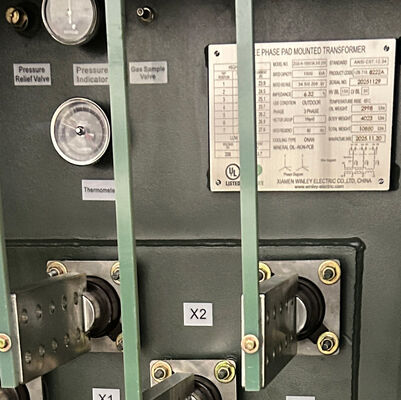

Transformator dilengkapi dengan serangkaian aksesori yang komprehensif untuk memastikan operasi yang aman dan stabil, termasuk:
Saklar pemutusan 2 posisi
Saluran pembuangan dengan katup sampel di sisi HV (Tegangan Tinggi)
Pengukur suhu
Pengukur kadar cairan
Pengukur tekanan vakum
Katup pengurangan tekanan
Fuse bayonet & current limiting fuse di sisi HV
36KV di bawah penghenti minyak dengan saklar ISO
Dedicated grounding terminal yang cocok dengan H0 grounding porselen bushing: Memastikan koneksi erat dengan bushing, mengurangi perlawanan kontak,dan menjamin kinerja grounding yang terus menerus dan dapat diandalkan.

Fitur Produk Utama

Salah satu keuntungan yang paling signifikan dari trafo ini adalah rentang tapping luar sirkuit 7-tingkat (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Rentang tegangan yang luas ini memungkinkan peralatan untuk beradaptasi dengan lancar dengan fluktuasi tegangan jaringan yang berbeda dan skenario aplikasi yang beragam - apakah itu untuk taman industri dengan permintaan tegangan tinggi, pusat-pusat komersial yang membutuhkan pasokan tegangan menengah yang stabil, atau daerah perumahan dengan kebutuhan tegangan rendah standar.Desain off-circuit tapping memastikan penyesuaian tegangan yang aman dan nyaman tanpa mengganggu pasokan listrik keseluruhan, sangat meningkatkan fleksibilitas dan kegunaan trafo dalam lingkungan jaringan listrik yang kompleks.

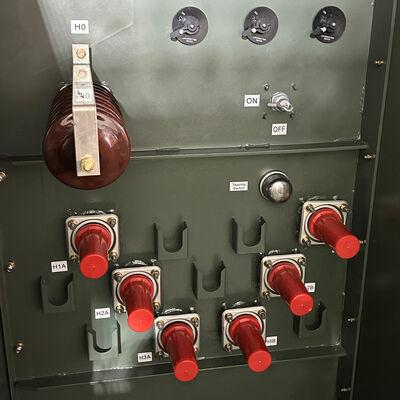

Meningkatkan Keamanan Melalui Pengeboran Porselin

H0 khusus tanah porselen bushing adalah fitur keamanan kunci, dengan perlindungan multi-lapisan:
Isolasi Superior: Keramik kemurnian tinggi, ≥1000MΩ resistance (25°C), mengisolasi terminal untuk menghindari sirkuit pendek.
Adaptabilitas yang kuat: Lapisan anti polusi, tahan terhadap elemen keras, stabil pada -40 °C ~ 85 °C / kelembaban ≥ 95%.
Koneksi yang dapat diandalkan: Lubang dalam yang presisi cocok dengan terminal tembaga, ≤ 0,01Ω resistensi, debit arus kesalahan cepat.
Umur panjang: Keramik (tahan aus/penuaan, UL94 V-0), ≥ 20 tahun layanan, mengurangi biaya pemeliharaan.

Spesifikasi Rinci

Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)	Tinggi (mm)	Kedalaman (mm)	Lebar (mm)	Berat (kg)	Berat (lb)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 atau lainnya	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	Sama seperti di atas	Sama seperti di atas	280	2200	1530	980	1510	989	2180
300KVA	Sama seperti di atas	Sama seperti di atas	480	3650	1680	1080	1660	1415	3119
500KVA	Sama seperti di atas	Sama seperti di atas	680	5100	1790	1160	1810	1905	4200
750KVA	Sama seperti di atas	Sama seperti di atas	980	7500	2030	1300	2030	2755	6074
1000KVA	Sama seperti di atas	Sama seperti di atas	1150	10300	1854	1549	1651	3235	7132
1500KVA	Sama seperti di atas	Sama seperti di atas	1640	14500	2150	1570	2210	5835	12864
2000KVA	Sama seperti di atas	Sama seperti di atas	2160	20645	2220	1600	2380	6430	14175
2500KVA	Sama seperti di atas	Sama seperti di atas	2680	23786	2330	1650	3070	8865	19544
3000KVA	Sama seperti di atas	Sama seperti di atas	3300	30300	2460	1850	3260	11300	24912
3735KVA	Sama seperti di atas	Sama seperti di atas	4125	37875	2680	2060	4080	14400	31746

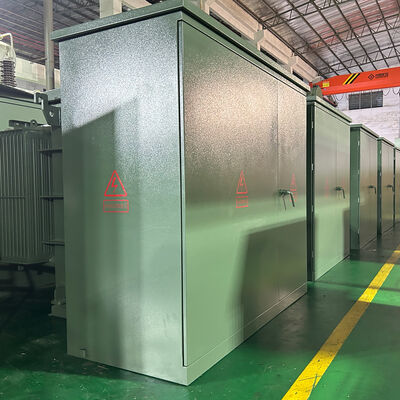

Proses Produksi
