| Nama merek: | WINLEY |
| Nomor Model: | ZGD-100/12.47 |
| MOQ: | 1unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasing kayu lapis |
| Ketentuan Pembayaran: | T/t |

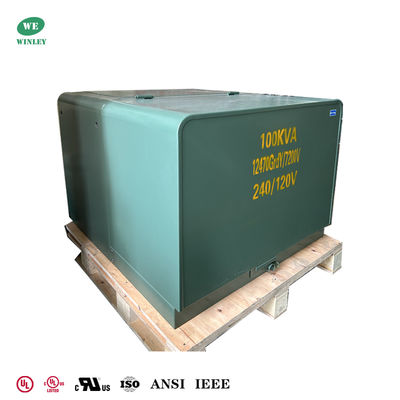

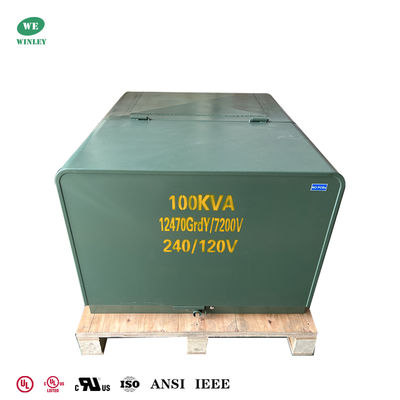

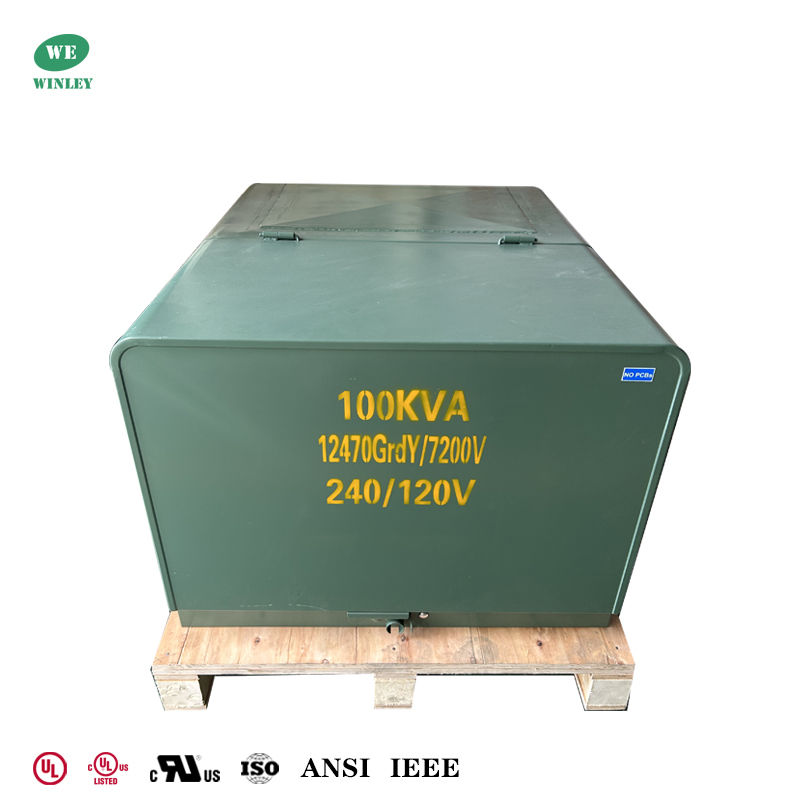

Transformator Tipe Padmount Fase Tunggal 100Kva Bersertifikat UL Standar IEEE Umpan Loop 12.47KV Ke 240/120V
Transformator tipe kompartemen terpasang di pad 100 kVA ini, berisi cairan, menghadirkan daya fase tunggal yang andal dengan primer grounded-wye 12470Y/7200 V dan sekunder 240/120 V. Dirancang untuk pemasangan pad luar ruangan, ia memiliki pendinginan KNAN self-cooled, isolasi Kelas E (120°C), kenaikan suhu 65°C, dan memenuhi standar DOE 2016 dan ANSI/IEEE.
Mengapa memilih kami
1. Transformator fase tunggal WINLEY telah memperoleh sertifikasi UL/cUL, dengan kapasitas 10-333KVA dan tegangan hingga 34.5KV
2. Produk dirancang sesuai dengan berbagai standar dan memenuhi atau bahkan melampaui standar DOE 2016, IEEE, ANSI, CSA, IEC, NEMA, dan standar lainnya.
3. Kapasitas pengiriman bulanan lebih dari 800 unit, dan pengiriman cepat dapat dicapai dalam waktu 4 minggu.
Data utama
| Tipe Transformator | Terpasang di Pad, Tipe Kompartemen II |
| Fase | Fase Tunggal |
| Kapasitas | 100 KVA |
| Tipe Umpan Transformator | Umpan Loop |
| Grup Vektor | II6 |
| Tegangan Primer | 12470GrdY/7200 |
| Tegangan Sekunder | 240/120V (L-N-L) |
| Fasor Sekunder | Lilitan Ganda Fase Tunggal |
| Frekuensi | 60 Hz |
| Kenaikan Suhu | 65°C |
| Peringkat Isolasi | E |
| Kelas Pendinginan | KNAN |
| Standar Efisiensi | Memenuhi Standar DOE 2016, Memenuhi Standar ANSI/IEEE |
| Peringkat Faktor-K (Mitigasi Harmonik) | K-1 (Standar) |
| Material Lilitan | Tembaga |
| Peringkat Suhu Ambien | 40°C |
| Efisiensi | 99.00% |
| Kerugian Tanpa Beban (dalam watt)* | +/- 270W |
| Kerugian Beban (dalam watt)* | +/- 1.100W |
Gambar teknis

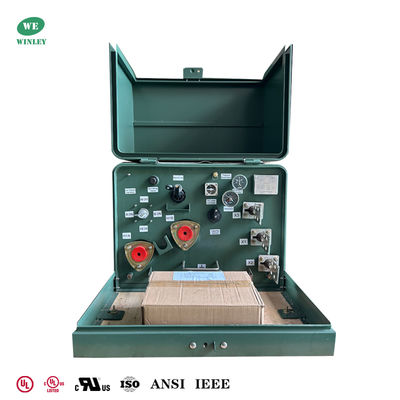

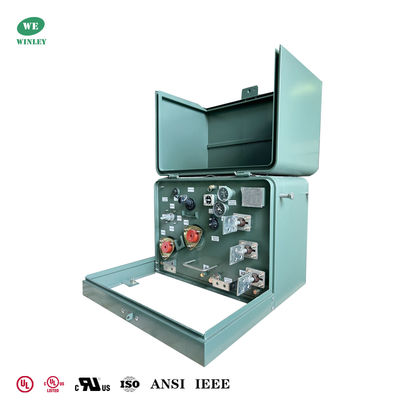

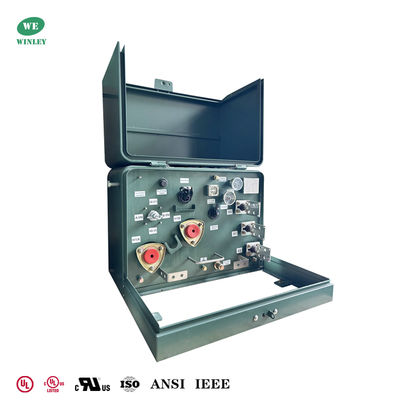

Dibangun dengan lilitan tembaga, cairan isolasi ester minyak nabati alami yang dapat terurai secara hayati, penukar tap 5 posisi akses depan, proteksi primer sekering bayonet dengan tautan isolasi, dan penangkap lonjakan tegangan tinggi. Terminasi yang kuat, perangkat pelepas tekanan, pengukur analog, dan tingkat kebisingan 51 dBA yang tenang membuatnya ideal untuk penggunaan distribusi yang andal dan ramah lingkungan.
Fitur & Aksesori Opsional
1. Pilihan luas efisiensi desain untuk memenuhi aplikasi pelanggan tertentu dan persyaratan minimum DOE baru
2. Penukar tap tanpa beban tegangan tinggi
3. Peringkat tegangan tinggi ganda (tidak tersedia dengan tap)
4. Tangki dan kabinet baja tahan karat lengkap atau kombinasi komponen dengan baja ringan dan baja tahan karat
5. Tegangan tinggi, sakelar pemutus beban 2 posisi atau pemisah
6. Beberapa opsi dan kombinasi sekering, termasuk sekering pengeluaran internal dan eksternal secara seri dengan tautan isolasi atau sekering pembatas arus rentang parsial
Semua transformator diuji sesuai dengan revisi terbaru dari ANSI®, IEEE®, NEMA yang berlaku.
Spesifikasi
| Spesifikasi Transformator terpasang di Pad fase tunggal | ||||||||
| Peringkat | Tegangan tinggi(kV) | Kerugian Tanpa Beban | Kerugian saat beban | Tinggi | Kedalaman | Lebar | Berat Oli(kg) | Total Berat(kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 au lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proses produksi
FAQ
1. T: Bisakah saya memiliki contoh pesanan?
J: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2. T: Berapa waktu tunggu?
J: Waktu produksi massal 15-25 hari.
3. T: Berapa lama garansinya?
J: 24 bulan dari B/L. Jika ada masalah aksesori, cukup berikan foto aksesori yang rusak, maka kami akan memberikan layanan gratis. Sesuai dengan jumlah produk, kami akan menyediakan aksesori yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkannya.
4. T: Apakah OEM/ODM tersedia?
J: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan yang disesuaikan:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak yang disesuaikan.
c. Cetak logo pelanggan.
d. Ide-ide Anda yang lain tentang produk, kami dapat membantu Anda mendesain dan memasukkannya ke dalam produksi. Layanan yang disesuaikan di atas harus dikonfirmasi sebelum produksi.
5. T: Bagaimana cara mengontrol kualitas produk?
J: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat dituntut untuk membuat produk sesuai dengan gambar. Setiap proses memiliki instruktur teknis. Pengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan pengujian kinerja produk selama produksi, dan pengujian kualitas komprehensif ketika produk selesai.
|
