2.5MVA Substation Power Transformer Conservator Tipe Minyak terendam Langkah Turun 24940V Untuk 480V Standar ANSI IEEE

Substation Power Transformer ini adalah jenis konservator yang diisi cairan, dipasang pad, dirancang untuk aplikasi feed radial tiga fase yang dapat diandalkan.1 MVA dan kelompok vektor DYN1Transformator ini beroperasi pada tegangan primer 24.940V (kelas 25 kV) dengan delta phasor dan tegangan sekunder 480Y/277V (1.Kelas 2 kV) dengan konfigurasi netral. Ini memiliki BIL primer 110 kV dan BIL sekunder 30 kV, beroperasi pada 60 Hz dan mempertahankan kenaikan suhu 55 ° C dengan isolasi Kelas E yang dinilai untuk 120 ° C. Kelas pendinginan adalah KNAN / KNAF,dan memenuhi standar efisiensi ANSI/IEEE, memastikan kinerja tinggi dan daya tahan dalam lingkungan distribusi listrik yang menuntut.

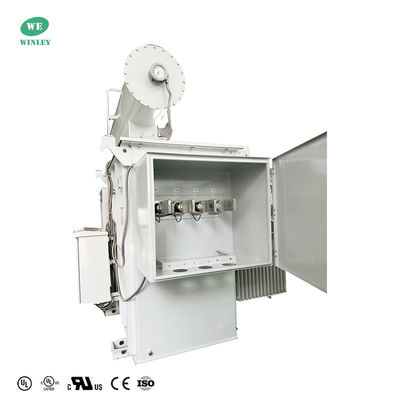

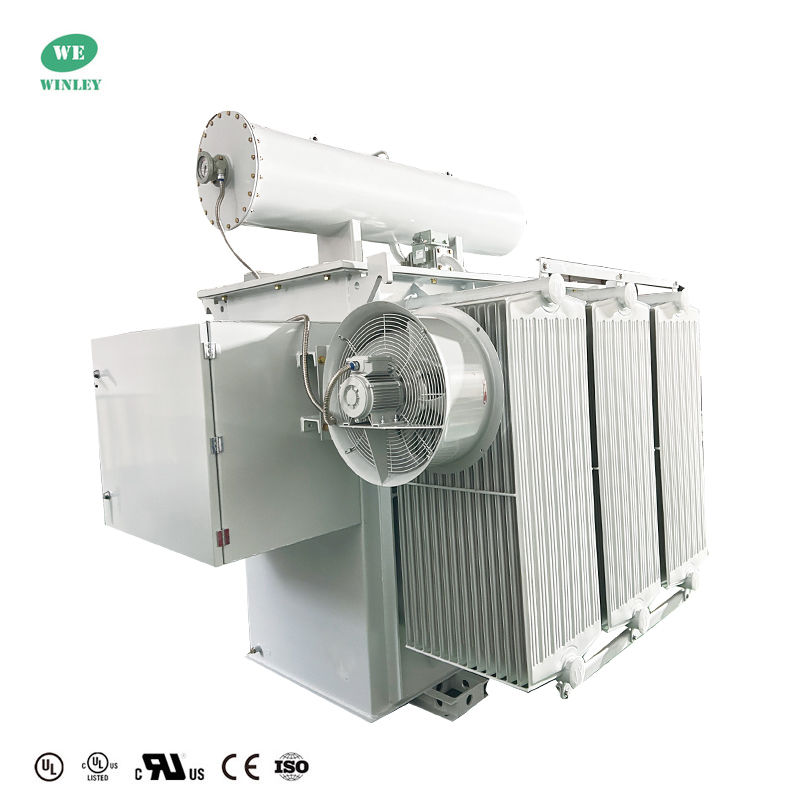

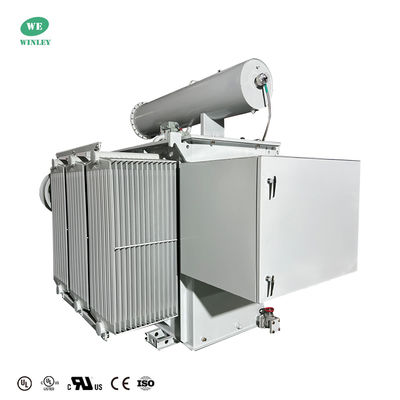

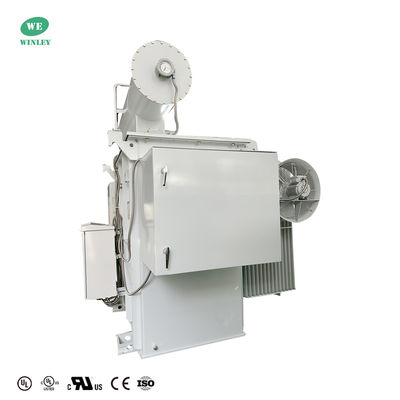

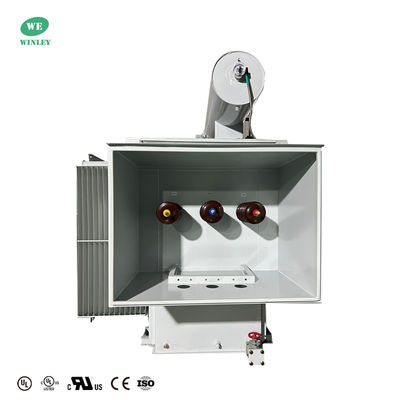

Foto produk

Data Utama

Gambar teknis

Fitur Standar

• Jenis konservator, transformer substasi pad-mounted yang diisi cairan
• Pemanfaatan radial tiga fase, mendukung penggunaan step-up dan step-down
• Tangki baja berlapis tahan lama dan lemari dengan akhir epoksi tahan cuaca
• Pengukur analog untuk pemantauan tingkat minyak, suhu, dan tekanan
• Pengurangan tekanan otomatis, relay Buchholz, dan sampel gas termasuk
• Pendingin udara paksa dengan kontrol kipas (otomatis / dimatikan / manual)
• Penukar keran 5 posisi di sisi tegangan tinggi, 2,5% langkah
• Koneksi utama dan sekunder depan langsung dengan terminal NEMA H-Spade
• Perekat tembaga dan inti baja berorientasi butir
• Pintu yang bisa dikunci dengan hot stick
• Kabin kabel tahan cuaca NEMA 3R, dinilai seismik
• Dirancang untuk operasi -40 °C sampai +40 °C, kebisingan rendah (65 dBA)
• Memenuhi standar ANSI/IEEE, DOE, CSA, ASTM untuk keselamatan dan efisiensi

Tes Pabrik

• Uji ketahanan gulungan
• Uji ketahanan isolasi
• Uji kesalahan rasio tegangan
• Uji impedansi sirkuit pendek
• Uji kehilangan tanpa beban (Wattage)
• Uji kehilangan beban (Wattage)
• Uji Tegangan Induksi
• Uji tegangan sumber terpisah
• Uji integritas tekanan

Spesifikasi produk

Mengapa Memilih Kami

WINLEY Electric menawarkan garis lengkap transformer distribusi yang memenuhi standar ANSI, IEEE, CSA, AS, DOE yang berlaku saat ini.Dengan tegangan tinggi hingga 44 kV dan nominal hingga 20 MVA. WINLEY telah memperoleh sertifikasi UL/cUL (Certificate Number: UL-US-2431836-0, UL-CA-2423202-0), dan dapat mengajukan permohonan UL (perizinan mitra) sesuai dengan kebutuhan pelanggan.

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
