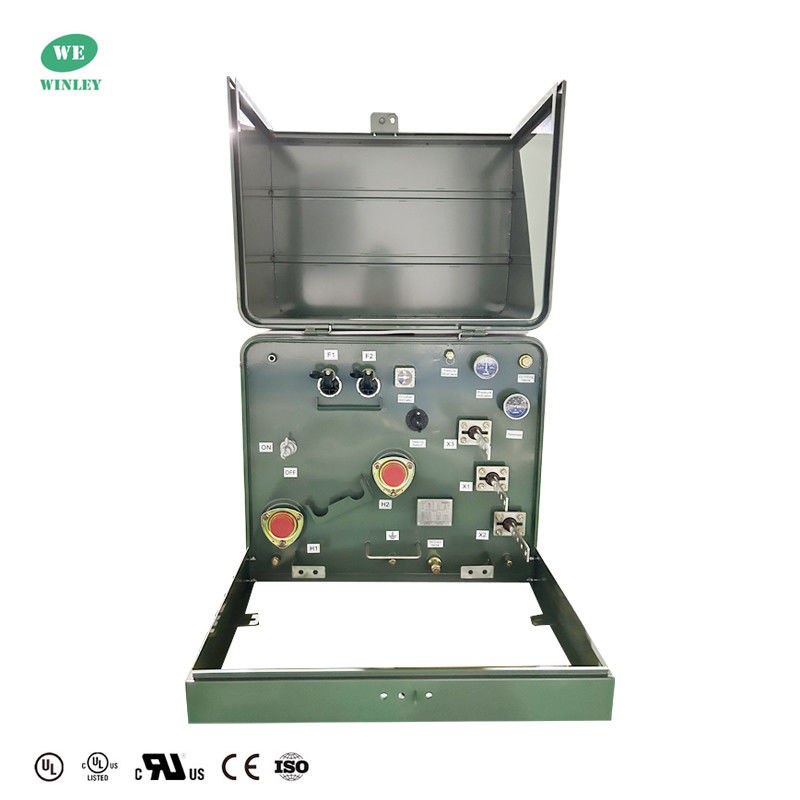

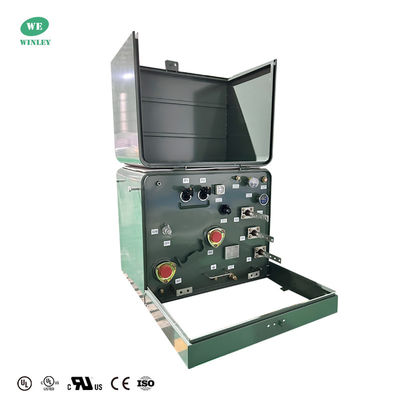

UL/cUL Certifications Supplier 75Kva Single Phase Pad Mounted Transformers for Power Distribution 24.94KV DOE 2016 Standar CSA ANSI Standar IEEE

WINLEY Single Phase Pad Mounted Transformers memberikan distribusi daya yang andal untuk aplikasi perumahan/komersial/industri ringan.Mereka memiliki kandang tahan cuaca, mudah dipasang, dan konversi tegangan efisiensi tinggi. dirancang untuk daya tahan dan keselamatan, transformator kompak ini memastikan kinerja yang stabil dengan kehilangan daya minimal,ideal untuk lingkungan perkotaan/ pedesaan.

Model bersertifikat:Transformers, Distribution, Single Phase Liquid-Filled, Pad-Mounted Type Model ((s): ZGD-B-XXX/YYY/ZZZ dimana ZGD mewakili transformer pad-mounted single phase.B = H atau Z, yang mewakili jenis pakan, H berarti feed loop dan Z berarti feed radial. XXX = 10 ~ 250 yang mewakili daya nominal 10 ~ 250 kVA

Data utama Transformer Single Phase Pad Mounted

Transformator yang dipasang pada pad fase tunggalFitur Standar

WINLEY's Single Phase Pad Mounted Transformer (Compartmental-Type II) adalah solusi distribusi daya yang dapat diandalkan yang dirancang untuk sistem pasokan radial.Transformator ini terhubung ke jaringan 3-fase sambil memberikan daya fase tunggal pada tegangan sekunder 120/240V (L-N-L)Dibangun sesuai dengan standar ANSI/IEEE, ia memiliki polaritas aditif dan konfigurasi sekunder fase tunggal dengan delta primary/dual winding, memastikan kompatibilitas dengan berbagai pengaturan listrik.

Transformator yang dipasang pada pad fase tunggalMenggambar

Dirancang untuk daya tahan, trafo ini dilengkapi dengan ruang depan mati yang tahan cuaca (rencana ANSI Tipe II) dan isolasi Kelas E (rating 120 °C),yang cocok untuk operasi dengan pendinginan mandiri (KNAN) dalam sistem 60 HzPengganti tap yang dapat dioperasikan dengan hot stick 5 posisi (2,5% langkah) memungkinkan penyesuaian tegangan medan, sementara 150 kV BIL primer dan 30 kV BIL sekunder memastikan perlindungan lonjakan yang kuat.Impedansi tipikal 5% dan kenaikan suhu rendah 65 °C, trafo kompak ini menawarkan kinerja yang efisien dan stabil untuk aplikasi perkotaan dan pinggiran kota, didukung oleh sertifikasi UL / cUL untuk keamanan dan kepatuhan.

Ratings

• Memenuhi/melampaui DOE 2016 Efisiensi Rating
• Memenuhi/melampaui peringkat efisiensi CSA
• Memenuhi ANSI / IEEE C57
• Sesuai dengan ANSI / IEEE C62
• Sesuai dengan ANSI / IEEE 386
• Sesuai dengan ANSI / IEEE C2
• Memenuhi ANSI / IEEE C37.47
• Sesuai dengan ANSI Z535.4
• Sesuai dengan ASTM D3487
• Sesuai dengan ASTM D6871
• Sesuai dengan NEMA 260-1996
• Memenuhi 10 CFR Bagian 431
• Memenuhi CSA C2.1-06
• Memenuhi CSA C50
• Memenuhi CSA C88

Spesifikasi

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
