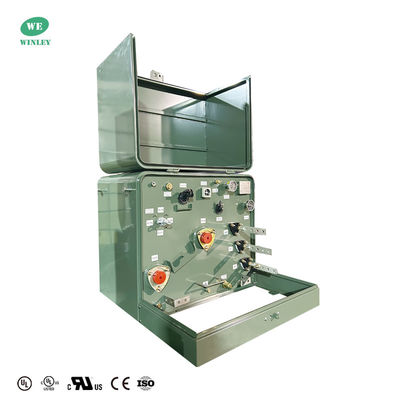

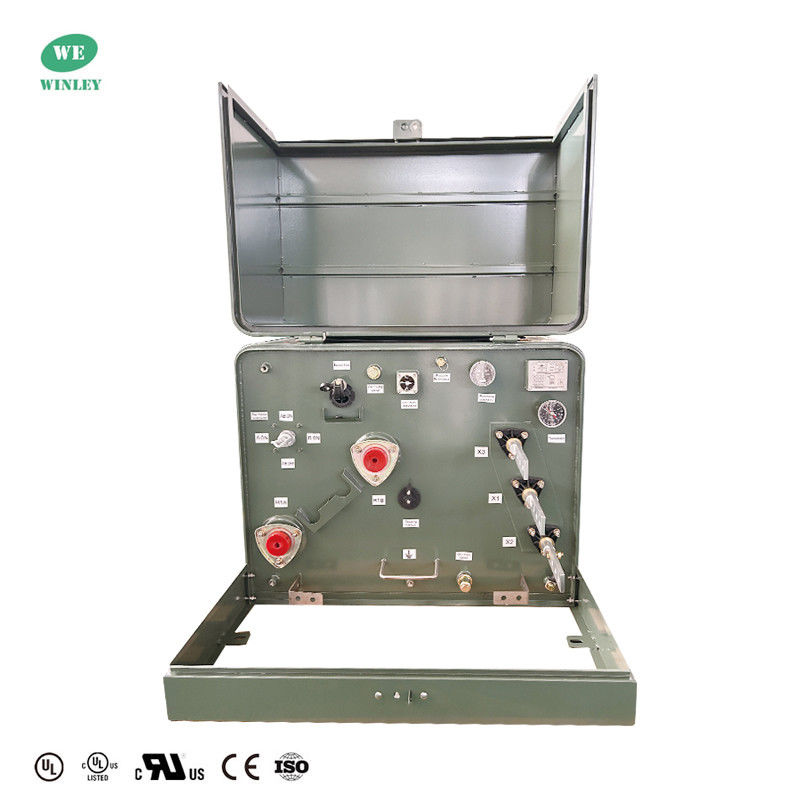

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE

Nama merek:	WINLEY
Nomor Model:	ZGD-25/15
MOQ:	1 unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL/cUL,CE,ISO

Jenis transformator:

Bantalan Berisi Cairan Terpasang

Jenis Pakan:

Pakan loop

Kapasitas:

167KVA

Tegangan Utama:

13800GrdY/7968

Tegangan sekunder:

120/240

Bahan Penggulung:

Tembaga

Efisiensi:

99,10%

Nomor sertifikat UL:

UL-US-2564931-0; UL-CA-2548224-0

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

ANSI Pad Mounted Transformer

13800v Transformer Pad Mounted

167kva Pad Mounted Transformer

Deskripsi Produk

UL/cUL Daftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE

Transformator pad-mounted single-phase, juga dikenal sebagai transformator hunian, adalah struktur kompak dan tertutup yang dirancang untuk instalasi di luar ruangan.dan fasilitas tegangan tinggi dan rendahnya dipasang berdampingan di kompartemen pintu masuk kabel. Tangki trafo memiliki penutup flap pelindung. Kompartemen pintu kabel menggunakan gembok sesuai dengan ANSI C57.12.28 untuk mengunci unit. trafo hunian tahan tamper dan tahan cuaca. trafo WINLEY Single fase pad dipasang sepenuhnya sesuai dan melebihi ANSI, DOE, IEEE,dan standar CSADengan UL / CUL, CSA daftar.

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 0

Data utama

Fase	Fase Tunggal
Jenis pasokan transformer	Masukan loop
Kapasitas	167 KVA
Kelompok vektor	II6
Tegangan Utama	13800GrdY/7968
Tegangan sekunder	120/240
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi
Kelas pendinginan	ONAN; Dingin Sendiri
Standar Efisiensi (s)	Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Tingkat Suara	55 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut atau di bawahnya
Bahan inti	Baja Berorientasi Biji
Efisiensi	99.10%
Tidak ada kerugian beban (dalam watt) *	+/- 450W
Kerugian beban (dalam watt) *	+/- 1,825W
Total kerugian beban (dalam watt) *	+/- 2,288W

Menggambar

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 2

Karakteristik Kinerja

• Memenuhi atau melebihi standar ANSI®, IEEE® dan NEMA®
• Memenuhi DOE Energy Efficiency Standard 10 CFR Bagian 431 untuk transformator distribusi
• Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya unit stainless steel)
• Kepatuhan penuh terhadap IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
• Papan nama yang terukir laser
• Pengaturan angkat baja tahan karat yang tersusun
• Ketentuan pengantar tangki
• Perangkat pengurangan tekanan otomatis
• Minyak mineral kelas listrik
• Pintu berhalangan dengan pin dan tong gantung baja tahan karat
• Kantong kunci terapung untuk penyelarasan yang mudah
• Kunci pintu pentahead stainless steel
• Penyediaan pengisian dan pembuangan minyak
• Siling yang bisa dilepas
• Tutup tangki berkubah las
• Sumur busing tegangan tinggi - 200 A

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 3

Spesifikasi

SSpesifikasi Transformer yang dipasang pada pad
Peringkat	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	Ketinggian	Kedalaman	Lebar	Berat minyak ((kg)	Total Berat ((kg)
(kVA)	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	(mm)	(mm)	(mm)	Berat minyak ((kg)	Total Berat ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Ratings

Memenuhi/melampaui DOE 2016 Efisiensi Rating
Sesuai dengan ANSI / IEEE #C57.12.00
Sesuai dengan ANSI / IEEE #C57.12.25
Memenuhi ANSI / IEEE C57 12.28
Memenuhi ANSI / IEEE C57 12.38
Memenuhi ANSI / IEEE C57.12.70
Sesuai dengan ASTM D3487

Proses produksi

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 4

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 5

UL Terdaftar 167kVA Single Phase Pad Mounted Transformer 13800V hingga 120V Oil Immerged Distribution Transformer Standar ANSI IEEE 6

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
