Trafo Jenis Minyak

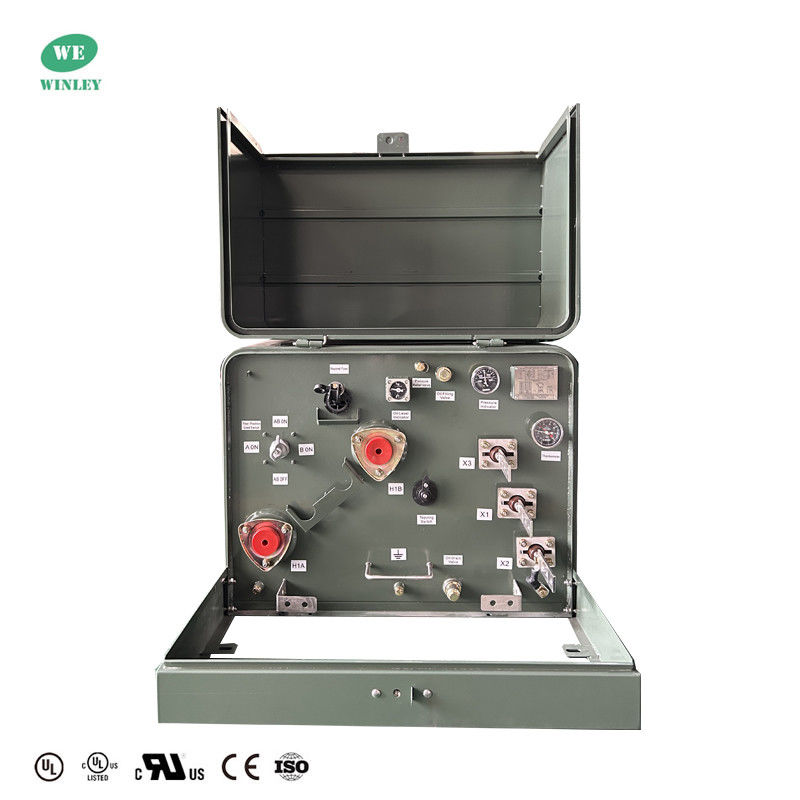

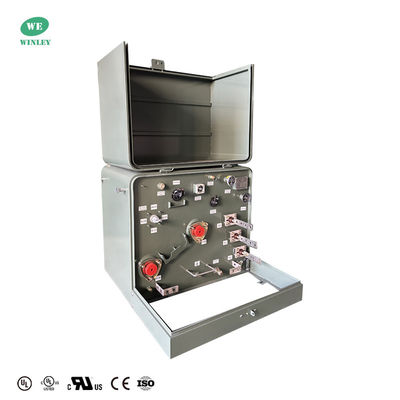

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat

Nama merek:	WINLEY
Nomor Model:	ZGD-100/13.8
MOQ:	1unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

CHINA

Sertifikasi:

CE,ISO

Capacity:

75Kva

Feed Type:

Loop Feed

Primary Voltage:

13800GrdY/7968

Secondary Voltage:

240/120V

Insulation Rating:

Class E Insulation

Grup vektor:

UL Certificate Number:

UL-US-2564931-0；UL-CA-2548224-0

Efficiency Standard(s):

Meets DOE 2016 Standards, Meets ANSI/IEEE Standards

Supply Ability:

1000set/month

Menyoroti:

13800v Transformer Pad Mounted

Transformator yang dipasang pada pad fase tunggal

120V Transformer Pad Mounted

Deskripsi Produk

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat

Mengapa memilih kami

1. WINLEY single-phase transformer telah memperoleh sertifikasi UL/cUL, dengan kapasitas 10-333KVA dan tegangan hingga 34,5KV
2Produk ini dirancang sesuai dengan beberapa standar dan memenuhi atau bahkan melebihi DOE 2016, IEEE, ANS, CSA, IEC, NEMA dan standar lainnya.
3Kapasitas pengiriman bulanan lebih dari 800 unit, dan pengiriman cepat dapat dicapai dalam waktu 4 minggu.

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 0

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen II
Jenis pasokan transformer	Masukan loop
Polaritas	Aditif
Fase	Fase tunggal (Sambungan ke jaringan listrik 3-fase)
Kapasitas	100 KVA
Kelompok vektor	II6
Tegangan Utama	13800GrdY/7968
Tegangan sekunder	240/120V (L-N-L)
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	ONAN; Dingin Sendiri
Standar Efisiensi (s)	Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Tingkat Suara	48 dBA
Dimensi*	33.2''-W x 39.5''-D x 25.0''-H
Total Berat (Dikemas Cairan) *	969.14 lb

Menggambar

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 1

Karakteristik Kinerja

1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 2

Spesifikasi

SSpesifikasi Transformer yang dipasang pada pad
Peringkat	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	Ketinggian	Kedalaman	Lebar	Berat minyak ((kg)	Total Berat ((kg)
(kVA)	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	(mm)	(mm)	(mm)	Berat minyak ((kg)	Total Berat ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Ratings

Memenuhi/melampaui DOE 2016 Efisiensi Rating
Sesuai dengan ANSI / IEEE #C57.12.00
Sesuai dengan ANSI / IEEE #C57.12.25
Memenuhi ANSI / IEEE C57 12.28
Memenuhi ANSI / IEEE C57 12.38
Memenuhi ANSI / IEEE C57.12.70
Sesuai dengan ASTM D3487

Proses produksi

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 3

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 4

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 5

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 6

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.

Menggambar

DOE 2016 Standar Single Phase Pad Mounted Transformer 100 Kva13800V hingga 120V UL/cUL bersertifikat 7
