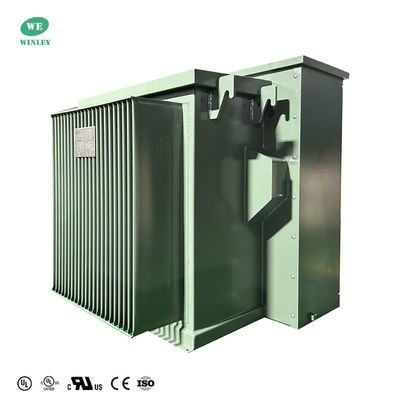

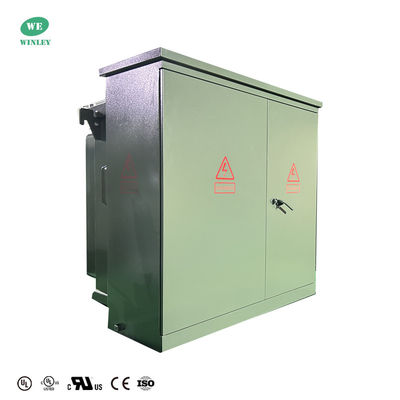

UL Certified 3 Phase Pad Mounted Transformer Oil Dipendam 500Kva 34.5KV hingga 208Y Dead Front Loop Feed

Ringkasan

Transformator tiga fase yang dipasang pada bantalan menenggelamkan saklar beban dan sekring di sisi tegangan tinggi dari transformator dengan inti dan gulungan transformator di tangki minyak yang sama,memiliki keuntungan dari struktur canggih, kinerja yang dapat diandalkan, penghematan energi dan pengurangan konsumsi, penggunaan yang fleksibel, kemampuan beradaptasi yang kuat, dan keuntungan ekonomi.

Mengapa memilih kami

1. WINLEY memproduksi berbagai transformator tiga fase pad dipasang dengan kapasitas 45kva-5500KVA dan tegangan hingga 34,5KV. Produk memenuhi atau bahkan melebihi standar DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, dll.
2. Transformator tiga fase yang dipasang pada bantalan yang diproduksi oleh WINLEY telah memperoleh sertifikasi UL/cUL (Nomer Sertifikat: UL-US-2431836-0, UL-CA-2423202-0),dan dapat mengajukan permohonan UL (perizinan mitra) sesuai dengan kebutuhan pelanggan.
3. Produk kami diekspor ke Amerika Utara, Amerika Selatan, Filipina dan tempat lain dalam jumlah besar.layanan purna jual profesional dan dapat diandalkan, dan dapat mengirimkan barang dengan cepat dalam 7-35 hari.

Data utama

Fitur Standar

• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.

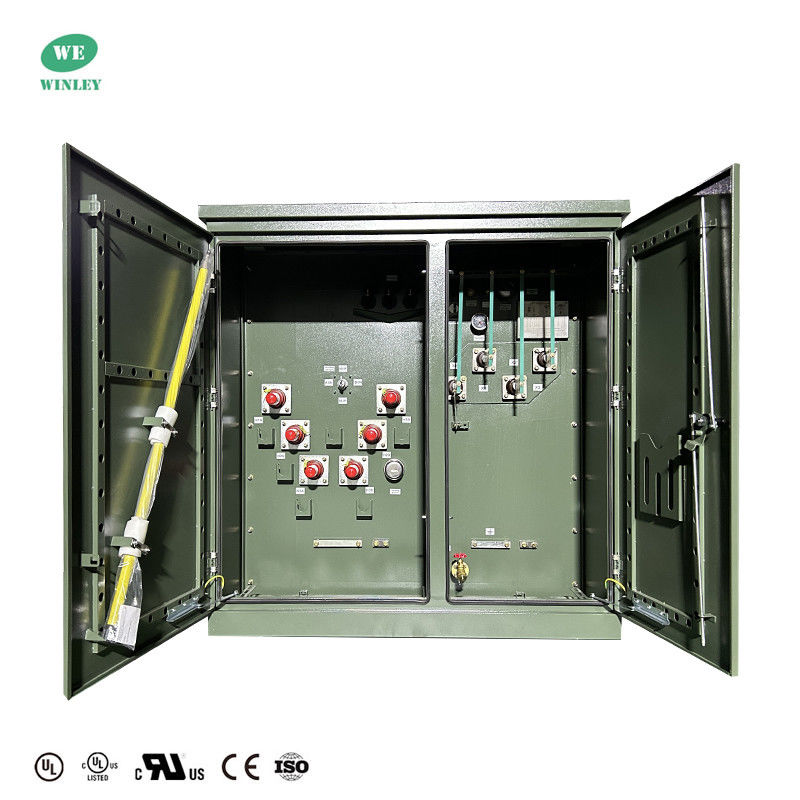

• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah
pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) 2,5% keran kapasitas penuh di atas dan di bawah nominal.
• Satu lubang tangan 10x18 (atau 14x25) di penutup tangki transformator.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan standar ANSI terbaru

Kinerja

1. Aman dan Dapat Diandalkan: Mereka menggunakan perlindungan isolasi yang efisien dan peralatan disipasi panas, dengan struktur kabinet kabel yang dirancang dengan baik untuk memastikan keamanan dan keandalan.memungkinkan 2 kali overload selama 2 jam dan 1.6 kali kelebihan beban selama 7 jam tanpa mempengaruhi umur mereka.
2. Sambungan yang Nyaman: Penggunaan colokan siku memudahkan untuk menghubungkan kabel masuk tegangan tinggi, memungkinkan untuk plug-in dan plug-out operasi di bawah daya.
3. Kemampuan Pertahanan yang Kuat: Mereka dapat secara efektif menahan puncak tegangan instan, melindungi peralatan listrik dari kerusakan. Mereka juga memiliki perlindungan sekering ganda:Insertion Fuse (BAY-o-NET):Fuse dual-sensitive (suhu dan arus) yang melindungi dari kesalahan sirkuit pendek di sisi sekunder.Backup Current Limiting Protection Fuse (ELSP): Melindungi dari kesalahan di dalam trafo dan sisi tegangan tinggi.
4. Pasokan Listrik Fleksibel: Mereka dapat menjadi tipe terminal atau tipe jaringan cincin, memungkinkan satu trafo untuk memasok daya ke yang lain, meningkatkan jarak pasokan daya dan keandalan.
5. Penghematan Energi dan Perlindungan Lingkungan: Dirancang dengan mempertimbangkan efisiensi energi dan perlindungan lingkungan.

Gambar teknis

Spesifikasi

Tes Pabrik

• Uji ketahanan gulungan
• Uji ketahanan isolasi
• Uji kesalahan rasio tegangan
• Uji impedansi sirkuit pendek
• Uji kehilangan tanpa beban (Wattage)
• Uji kehilangan beban (Wattage)
• Uji Tegangan Induksi
• Uji tegangan sumber terpisah
• Uji integritas tekanan

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
