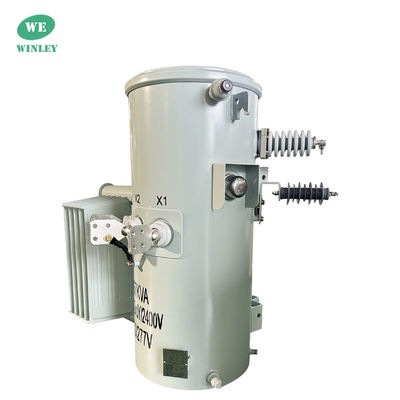

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer

Nama merek:	WINLEY
Nomor Model:	D-167/12.47
MOQ:	1unit
harga:	$1000-$10000
Rincian kemasan:	Plywood case
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Jenis transformator:

Transformer Distribusi Overhead

capacity:

167 KVA

Tegangan Utama:

4160GrdY/2400

Secondary Voltage:

277/480V

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Frequency:

100 Hz

Temperature Rise:

Standar Efisiensi:

Memenuhi Standar DOE 2016, Memenuhi Standar ANSI/IEEE

Supply Ability:

1000set/month

Menyoroti:

Transformator dengan tiang 167kva

ANSI IEEE Pole Mounted Transformer

12.47KV tiang dipasang trafo

Deskripsi Produk

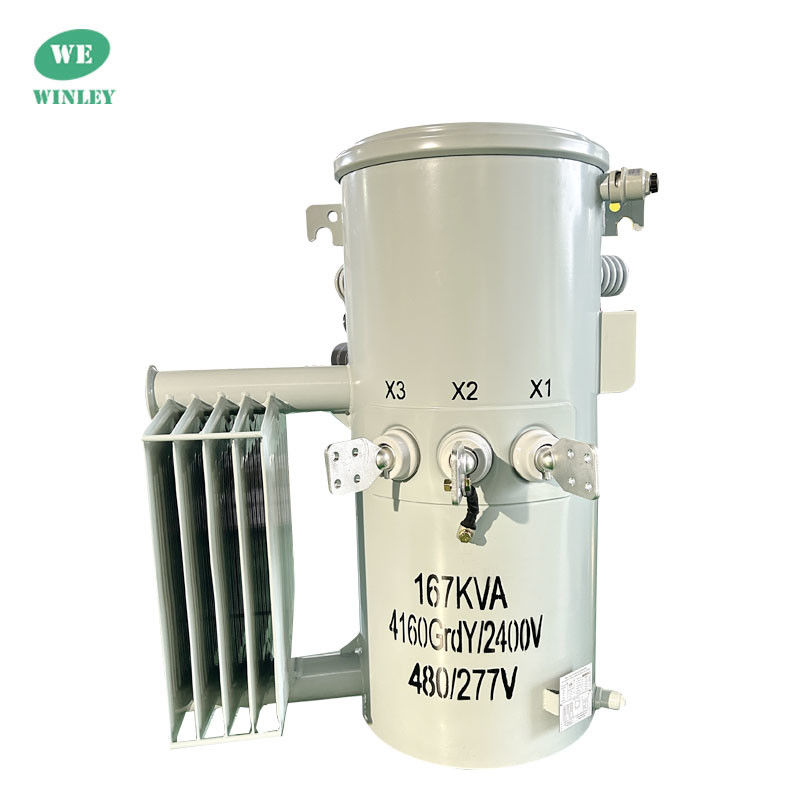

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Oil Submerged ANSI IEEE Standard Power Overhead Distribution Transformer

WINLEY ′ transformer distribusi satu fase, minyak diisi, tiang dipasang dirancang untuk melayani beban distribusi atas hunian.pencahayaan industri dan aplikasi daya yang beragamTransformer ini dirancang untuk kondisi aplikasi yang biasanya terjadi pada sistem distribusi listrik utilitas.

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 0

Data utama

Jenis Transformer	Transformer distribusi atas, tipe konvensional
Kapasitas	167 KVA
Tegangan Utama	4160GrdY/2400
Tegangan sekunder	277/480V (L-N-L)
Frekuensi	100 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Tap Changer	±2,5%
Standar Efisiensi (s)	Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Cairan isolasi	FR-3 Minyak
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Tingkat Suara	55 dBA
Dimensi*	41.3''-W x 33.2''-D x 50.1''-H
Diameter Tangki*	25'' OD
Total Berat (Dikemas Cairan) *	1550 lbs
Efisiensi	99.15%

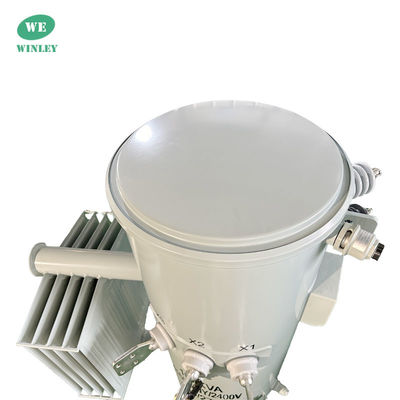

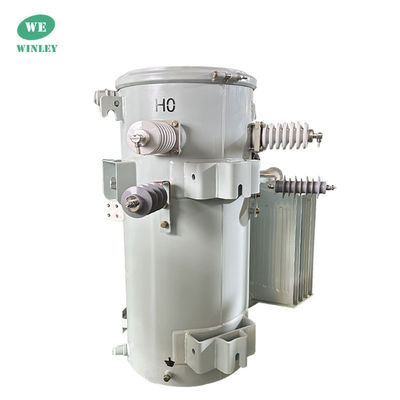

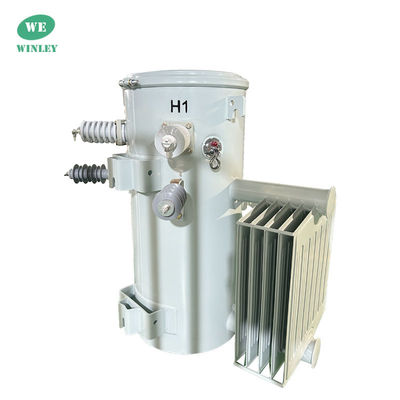

Foto produk pabrik

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 1

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 2

Fitur Standar

Alat pengangkat
Papan pemasangan arrester
Busi porselen tegangan tinggi dengan terminal eyebolt
Isolator bantalan tegangan rendah tersedia dalam bahan poliester diperkuat serat kaca atau porselen (baik mata bolt dan ujung sekop)
Tali pengantar netral tegangan rendah (dipasangkan pada unit busing HV tunggal 10 ‡ 50 kVA)
ANSI support lugs (hanger brackets)
Penutup memiliki isolasi dielektrik 15 kV dan peningkatan ketahanan terhadap korosi. Penutup miring 15 °, mencegah air mengumpulkan dan dengan demikian mengurangi kemungkinan korosi dan kebocoran.
Penutup ventilasi dan penyegelan ulang yang menghilangkan kebutuhan akan perangkat bantuan untuk mengurangi tekanan dan menawarkan keamanan yang lebih tinggi melalui tahan tangki yang lebih tinggi
Inti luka dengan sendi step-lap untuk peningkatan efisiensi dan tingkat kebisingan yang lebih rendah.
Inti / kumparan baut di bantalan adalah 180 ° terpisah
Kabel tegangan rendah yang tergores
Plug pengisi minyak
Tutup sabuk tanah
Tangki ground-pad
Tautan pelindung utama
Surge arrester
Pemutus sirkuit sekunder
Genggam penghenti sekunder dengan reset overload darurat
Papan nama aluminium yang terukir laser, beranodisasi, dengan nomor seri berkode batang

Gambar teknis

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 3

Spesifikasi

Transformator dengan tiang tunggal fase
Kapasitas nominal ((kVA)	Tinggi	Tegangan rendah (v)	Simbol Koneksi	Standar	Impedansi sirkuit pendek ((%)	Efisiensi
Kapasitas nominal ((kVA)	Tegangan (v)	Tegangan rendah (v)	Simbol Koneksi	Standar	Impedansi sirkuit pendek ((%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	10,8 sampai 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Ratings

Memenuhi/melampaui DOE 2016 Efisiensi Rating
Sesuai dengan ANSI / IEEE #C57.12.00
Sesuai dengan ANSI / IEEE #C57.12.20
Sesuai dengan ANSI / IEEE #C57.12.28
Sesuai dengan ANSI / IEEE #C57.12.31
Memenuhi ANSI / IEEE C57.12.70
Memenuhi ANSI / IEEE C57.12.80
Sesuai dengan ASTM D3487

Proses produksi

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 4

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 5

167Kva Single Phase Pole Mounted Transformer Step Down 12.47KV Minyak Merendam ANSI IEEE DOE 2016 Standar Power Overhead Distribution Transformer 6

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
