3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE

Nama merek:	WINLEY
Nomor Model:	ZGS-500/12.87
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL/cUL,CE,ISO

Jenis:

dipasang pada bantalan, umpan radial

Kapasitas:

500KVA

Tegangan Utama:

12870v

Tegangan sekunder:

480Y/277

Rentang ketukan:

14400, 13800, 13200, 12870, 12470, 12000, 11700

Bahan:

Aluminium/Tembaga

Grup vektor:

Sertifikasi UL/CUL:

UL-US-2431836-0, UL-CA-2423202-0

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

12870V Pad Mounted Transformer

ANSI IEEE pad mounted transformer

500Kva Transformer Pad Mounted

Deskripsi Produk

Transformator Distribusi Terpasang di Tiang 3 Fasa Terendam Oli 500Kva 12870V Standar ANSI IEEE

Mengapa memilih kami

WINLEY memproduksi berbagai macam transformator terpasang di tiang tiga fasa dengan kapasitas 45kva-5500KVA dan tegangan hingga 34.5KV. Produk memenuhi atau bahkan melampaui standar DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, dll.
Transformator terpasang di tiang tiga fasa yang diproduksi oleh WINLEY telah memperoleh sertifikasi UL/cUL (Nomor Sertifikat: UL-US-2431836-0, UL-CA-2423202-0), dan dapat mengajukan permohonan UL (otorisasi mitra) sesuai dengan kebutuhan pelanggan.
Produk kami diekspor ke Amerika Utara, Amerika Selatan, Filipina, dan tempat-tempat lain dalam jumlah besar. Kami memiliki pengalaman yang kaya dalam desain dan produksi, layanan purna jual yang profesional dan andal, dan dapat mengirimkan barang dengan cepat dalam waktu 7-35 hari.

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 0

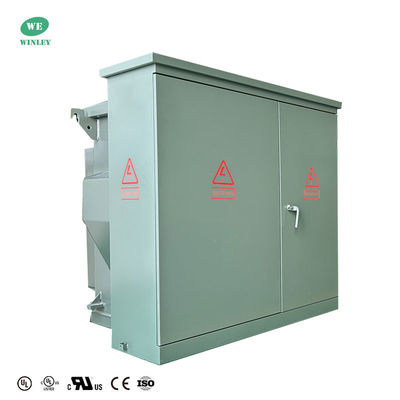

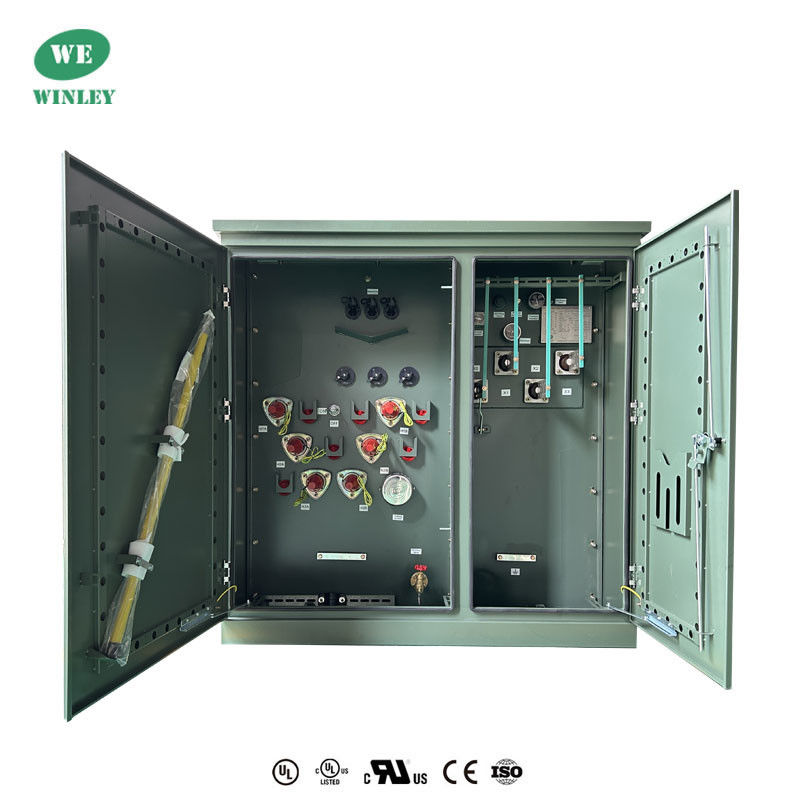

Foto Produk

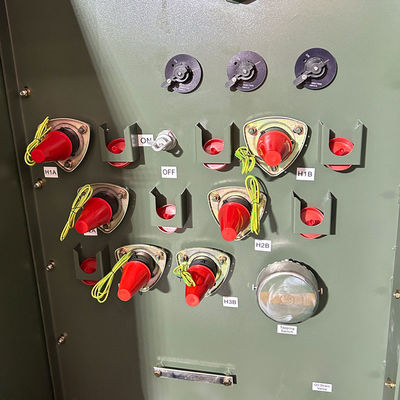

Direkayasa untuk sistem umpan radial, transformator ini mengubah primer delta 12.870V menjadi sekunder wye 208Y/120V, dengan terminasi primer depan mati untuk perawatan yang aman. Penyadapan di luar sirkuit di 7 pengaturan tegangan beradaptasi dengan kebutuhan jaringan. Dibangun dengan lilitan aluminium dan inti baja silikon dalam rumah baja berlapis, ia memberikan kinerja yang tahan lama untuk penggunaan komersial/industri, sesuai dengan ANSI/IEEE C57.12.34 untuk instalasi dalam/luar ruangan.

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 1

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 2

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 3

Data utama

Data spesifikasi Transformator Terpasang di Tiang 3 Fasa
No.	Keterangan	USatuan	Spesifikasi	Keterangan
1	Jenis	~	terpasang di tiang, umpan radial
2	Kapasitas terukur	kVA	500
3	Jumlah Fasa	~	3
4	Tegangan primer	V	12870	delta
5	Terminasi primer	~	Kelas 15kV, BIL95kV, sumur & sisipan 200A	depan mati
6	Tegangan sekunder	V	480Y/277	Wye-N
7	Koneksi sekunder	~	sekop 4 lubang
7	Jenis penyadapan	~	penyadapan di luar sirkuit
8	Rentang penyadapan	%	14400, 13800, 13200, 12870, 12470, 12000, 11700
9	Metode pendinginan	~	ONAN
10	Frekuensi terukur	Hz	60
11	Grup vektor	~	Dyn1
12	Kelas isolasi	~	A (105℃)
13	Kenaikan suhu	K	65
14	Kerugian tanpa beban	W	750	dengan toleransi 10%
15	Kerugian saat beban (85℃)	W	5800	dengan toleransi 10%
16	Impedansi	%	5.5~6.5
17	Material lilitan	~	Aluminium atau tembaga
18	Material inti	~	baja silikon
19	Material pendingin	~	Minyak mineral

Gambar teknis

Spesifikasi

Daya Terukur (KVA)	Tegangan Tinggi (KV)	Tegangan Rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)	Tinggi (mm)	Kedalaman (mm)	Lebar (mm)	Berat (kg)	Berat (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

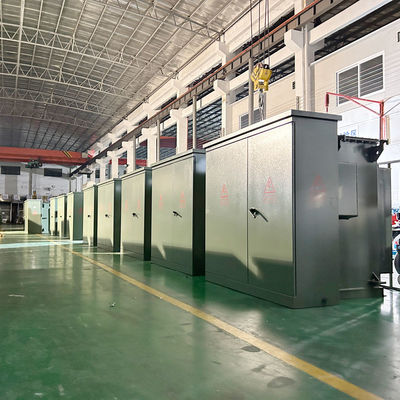

Proses produksi

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 5

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 6

3 Phas Pad Dipasang Transformer Minyak Merendam Distribusi 500Kva 12870V Standar ANSI IEEE 7

FAQ

1. T: Bisakah saya memiliki contoh pesanan?

J: Ya, kami menyambut baik contoh pesanan untuk menguji dan memeriksa kualitas.

2. T: Berapa waktu tunggu?

J: Waktu produksi massal 15-25 hari.

3. T: Berapa lama garansinya?

J: 24 bulan dari B/L. Jika ada masalah aksesori, cukup berikan foto aksesori yang rusak, maka kami akan memberikan layanan gratis. Sesuai dengan jumlah produk, kami akan menyediakan aksesori yang mudah rusak secara gratis. Kami juga dapat memberikan dukungan teknis jika Anda membutuhkannya.

4. T: Apakah OEM/ODM tersedia?

J: Ya, tentu saja! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan yang disesuaikan:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak yang disesuaikan.

c. Cetak logo pelanggan.

d. Ide-ide Anda lainnya tentang produk, kami dapat membantu Anda mendesain dan memasukkannya ke dalam produksi. Layanan yang disesuaikan di atas harus dikonfirmasi sebelum produksi.

5. T: Bagaimana cara mengontrol kualitas produk?

J: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat dituntut untuk membuat produk sesuai dengan gambar. Setiap proses memiliki instruktur teknis. Pengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan pengujian kinerja produk selama produksi, dan pengujian kualitas komprehensif ketika produk selesai.
