| Nama merek: | WINLEY |
| Nomor Model: | D-167/5 |
| MOQ: | 1unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Plywood case |
| Ketentuan Pembayaran: | T/T |

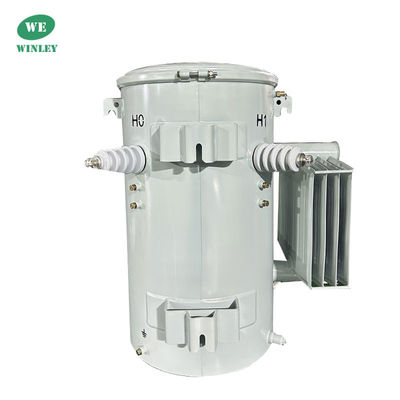

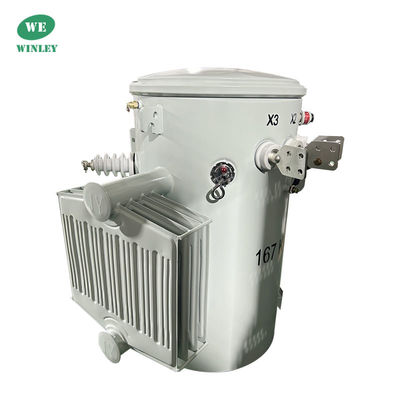

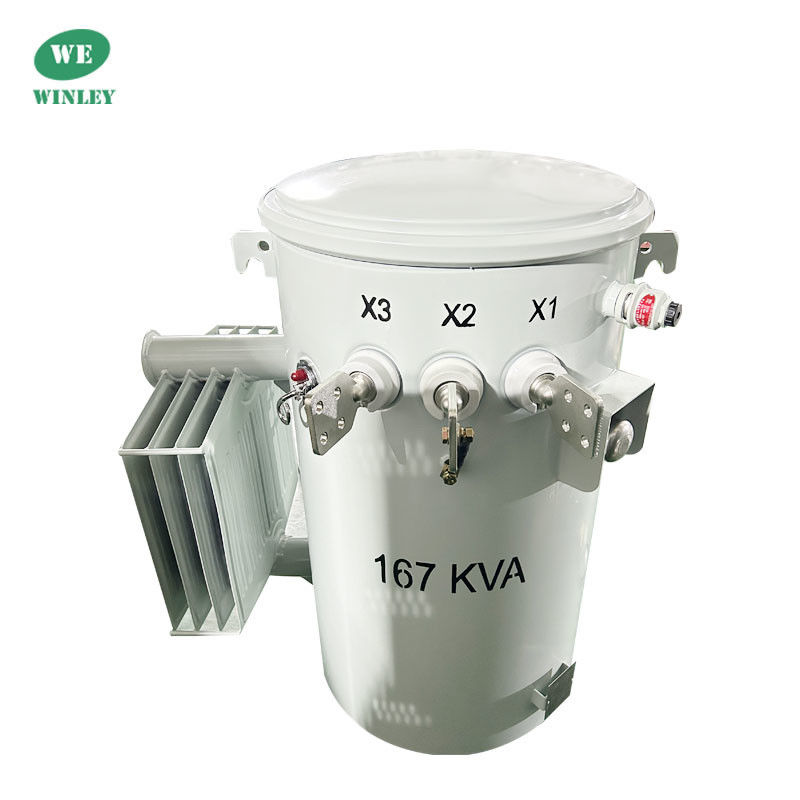

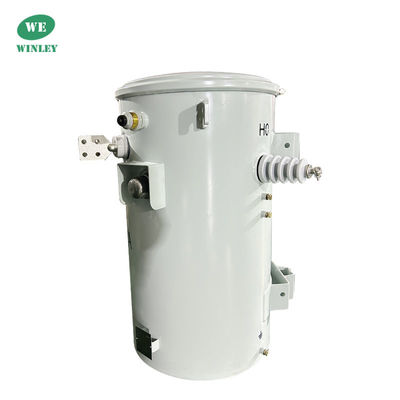

CSP tipe 167Kva tiang dipasang Transformer Distribusi Single Phase 4160V minyak terendam ANSI IEEE CSA Standar
Silinder serphase biasanya dipasang langsung pada tiang kayu atau beton untuk aplikasi multi-skenario seperti beban distribusi atas perumahan dan beban komersial ringan,dan biasanya dibagi menjadi tipe konvensional dan CSP
WINLEY tiang dipasang trafo dirancang dan diuji sesuai dengan standar termasuk ANSI / CSA, IEEE c.57, dan IEC60076 sesuai yang berlaku.
Transformer yang dipasang di tiangData utama
| Jenis Transformer | Transformator Distribusi Overhead CSP |
| Fase | Fase Tunggal |
| Kapasitas | 167 KVA |
| Tegangan Utama | 4160GrdY/2400 |
| Tegangan sekunder | 240/480V (L-N-L) |
| Frekuensi | 100 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Udara Dipaksa (Fans) | Tidak ada |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Standar Efisiensi (s) | Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Cairan isolasi | FR-3 Minyak |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Dimensi* | 38.8''-W x 31.2''-D x 46.3''-H |
| Total Berat (Dikemas Cairan) * | 1563 lbs |
Transformer CSP dan transformer konvensional berbeda dalam beberapa hal penting
1. Efisiensi
Transformator CSP dapat mencapai efisiensi hingga 99%, sedangkan transformator konvensional biasanya mencapai sekitar 95%.
2. Ukuran dan Berat
Transformer CSP jauh lebih kecil dan lebih ringan daripada transformer konvensional, sehingga lebih mudah dipasang dan diintegrasikan ke dalam berbagai lingkungan.
3Kepadatan Daya
Transformer CSP menunjukkan kepadatan daya yang lebih tinggi, memungkinkan mereka untuk menangani tingkat daya yang lebih besar dalam faktor bentuk yang lebih kompak..
4. Waktu Tanggapan
Transformer CSP merespon lebih cepat terhadap perubahan beban dibandingkan dengan transformer konvensional.
5Fleksibilitas
Transformator CSP menawarkan fleksibilitas yang lebih besar dalam rentang tegangan input dan output, memungkinkan berbagai aplikasi di sistem listrik yang berbeda.
6. Keandalan
Transformator CSP meningkatkan keandalan dan mengurangi kemungkinan kegagalan dan downtime dibandingkan dengan model konvensional.
7Biaya
Transformer CSP dapat lebih hemat biaya dalam jangka panjang karena efisiensi dan kebutuhan pemeliharaan yang lebih rendah, meskipun biaya awal yang berpotensi lebih tinggi.
Kesimpulan
Singkatnya, trafo CSP memberikan beberapa keuntungan dibandingkan trafo konvensional, termasuk efisiensi yang lebih tinggi, ukuran dan berat yang lebih kecil, kepadatan daya yang lebih besar, waktu respons yang lebih cepat,peningkatan fleksibilitas, dan peningkatan keandalan. Manfaat ini membuat transformator CSP menjadi pilihan yang berharga dalam aplikasi listrik modern.
Fitur Standar
Transformer jenis ini adalah tipe CSP, yang dapat melindungi diri dari petir dan petir,sirkuit pendek dan melindungi jalur transit dan distribusi dari kegagalan saat ini karena auto malfunction.
Kecuali dari beberapa kesamaan seperti tangki silinder, kail, lug angkat, perangkat grounding, nameplate, inti dan liking dengan tipe konvensional.Transformer jenis ini memiliki karakteristik dan perangkat sebagai berikut:
1) Satu atau dua bushing tegangan tinggi berada di penutup dengan sekering.
2) Satu atau dua arrester dipasang di dinding tangki, yang ujung atasnya dekat dengan bushing tegangan tinggi, dan terhubung ke bushing dengan pita tembaga.Satu saklar pemutus sekunder berada di atas gulungan di dalam tangki, dan ini adalah pegangan operasi, overload reset dan lampu sinyal.
3) Voltase rendah bushing dididik dari dinding tangki, perangkat pengasas ditetapkan ke posisi X2.
Busing membawa keluar melalui busing tegangan tinggi, ujung lain adalah koneksi tanah.
4) Semua unit dibangun sesuai dengan IEC60076, ANSI/IEEEC57.12.20, CSA C2.1-06, CSA C2.2-06 dan lain-lain.
[Csp tipe struktur]
[struktur tipe konvensional]
Gambar Transformator yang dipasang di tiang
Ratings
Transformer yang dipasang di tiangSpesifikasi
| 10kva-500kva Transformator terendam minyak satu fase | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
