75 Kva 3 Phase Pad Mounted Transformer Terisi cairan 13.2KV DOE 2016 Efisiensi UL/cUL Sertifikasi

WINLEY menawarkan garis lengkap transformer distribusi ThreePhase Pad-Mounted yang diisi cairan yang memenuhi standar ANSI®/IEEE® yang berlaku. Dengan tegangan tinggi hingga 34,5 kV dan nilai hingga 5,000kVA,WINLEY tipe kompartemen Tiga-Fase Pad-mounted Transformer komersial dirancang untuk instalasi di luar ruangan pada pad beton dan menyediakan distribusi listrik bawah tanah untuk komersial, beban industri dan institusional.

Data utama

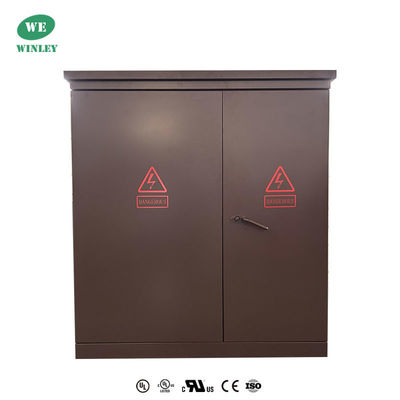

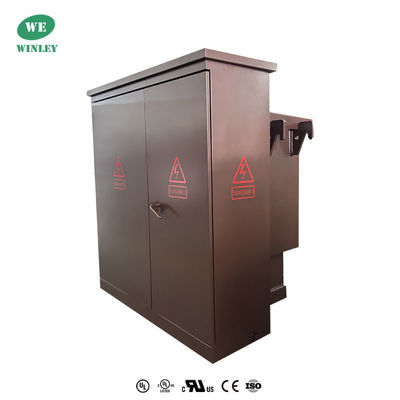

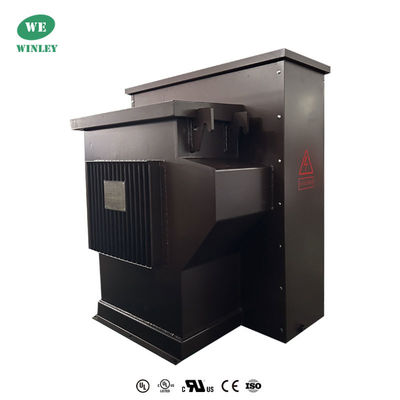

Foto produk

Gambar teknis

Fitur Standar

• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.
• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) keran kapasitas penuh 2,5% di atas dan di bawah nominal.
• Satu lubang tangan 10×18 (atau 14×25) di penutup tangki trafo.
• Dirancang, diproduksi dan diuji sesuai dengan standar ANSI terbaru.

Struktur produk

1) Bagian trafo dan bagian kabinet kontrol dari variasi Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi dapat dua jenis minyak titik tinggi pembakaran atau minyak biasa.

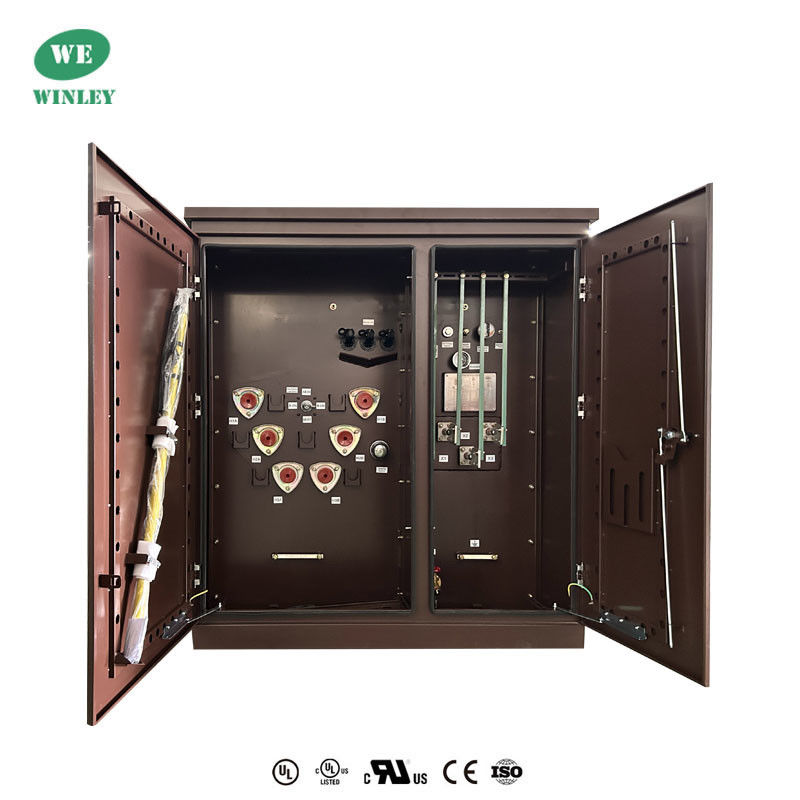

2)Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.

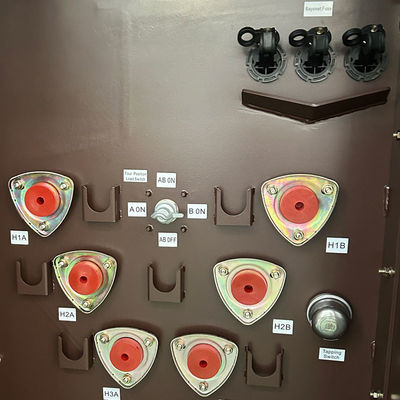

3) Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang operasi saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.

Spesifikasi

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.

Mengapa memilih kami

• Rentang produk mencakup 45KVA hingga 5500 KVA, dengan tegangan nominal hingga 34,5 KV, sesuai atau melebihi standar seperti DOE 2016, IEEE/ANSI, CSA,IEC,NEMA.
• Produk-produk ini memiliki sertifikasi UL/cUL (Nomor Sertifikat: UL-US-2431836-0, UL-CA-2423202-0) dan dapat memperoleh UL (persetujuan mitra) berdasarkan permintaan pelanggan.
• Produk kami diekspor dalam jumlah besar ke wilayah seperti Amerika Utara dan Filipina.Bersama dengan layanan purna jual yang profesional dan andal, memastikan pengiriman cepat dalam 7 sampai 35 hari.
