Zig Zag Grounding Transformer 500 KVA Pad Mounted Liquid Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar

Nama merek:	WINLEY
Nomor Model:	S-5000/35
MOQ:	1unit
harga:	$5000-$150000
Rincian kemasan:	Plywood case
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

CHINA

Sertifikasi:

UL/cUL,CE,ISO

Transformer Type:

Pad Mounted, Compartmental-Type

Capacity:

500 KVA

Primary Voltage:

27600GrdY/15940

Primary BIL:

150 KV

Zero Sequence Impedance:

10 ohms per phase

Vector Group:

ZN (Zig Zag Grounding Transformer)

UL Certificate Numbers:

UL-US-2431836-0, UL-CA-2423202-0

Supply Ability:

1000set/month

Menyoroti:

Transformator pengantar tanah 35KV

Transformator pengetasan yang diisi cairan

500 KVA grounding transformer

Deskripsi Produk

Zig Zag Pengendalian Transformer 5000 KVA Pad dipasang Cairan Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar

Transformator zig-zag biasanya merupakan metode yang paling murah yang dapat digunakan sebagai sistem ground impedansi tinggi.WINLEY zig zag grounding transformers dirancang dengan kualitas yang luar biasa dan perhatian untuk detail, memenuhi berbagai spesifikasi dan aplikasi. Transformer pengantar ini dirancang untuk bekerja di industri yang paling ketat dan bertahan selama beberapa dekade.

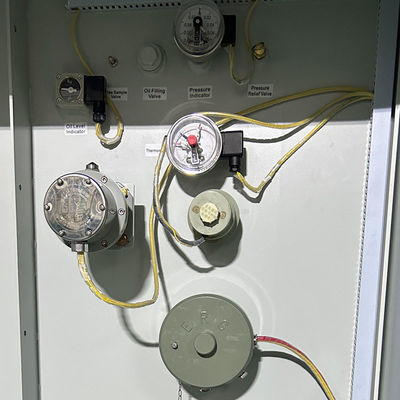

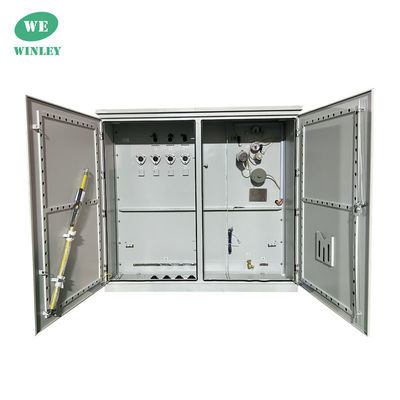

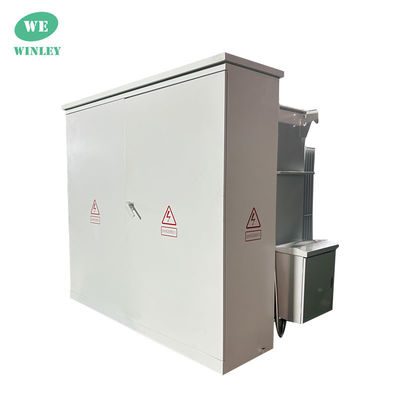

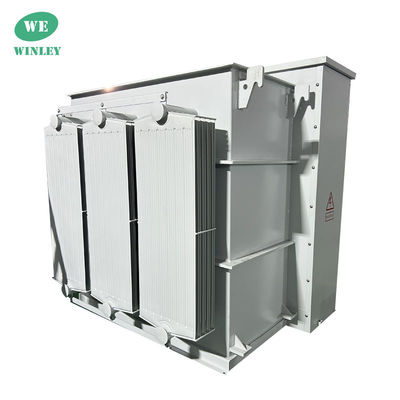

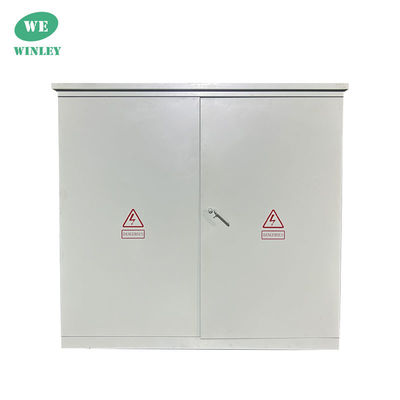

Zig Zag Pengendalian Foto produk Transformer Factory

Zig Zag Grounding Transformer 500 KVA Pad Mounted Liquid Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar 0

Zig Zag Grounding Transformer 500 KVA Pad Mounted Liquid Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar 1

Zig Zag Grounding Transformer 500 KVA Pad Mounted Liquid Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar 2

Zig Zag Pengendalian Transformer data utama

Operasi	Zig Zag grounding transformer
Jenis pasokan transformer	Umpan radial
Fase	Tiga Fase
Kapasitas	500 KVA, 100A Kontinyu
Kelompok vektor	ZN
Tegangan Utama	27600GrdY/15940
Kelas Tegangan Utama	Kelas 35 kV
Phasor Utama	Wye yang dibumi
BIL Utama	150 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C
Kelas pendinginan	KNAN; Dingin Sendiri
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Bahan Penggulung	Tembaga
Dimensi*	60'' W x 58' D x 69' H
Total Berat (Dikemas Cairan) *	4,711 Pounds
Efisiensi %	99.10%
Tidak ada kerugian beban (dalam watt)	+/- 700W
Kehilangan beban penuh (dalam watt) pada 100%	+/- 5.000W

Zig Zag Pengendalian Transformer Gambar teknis

Zig Zag Grounding Transformer 500 KVA Pad Mounted Liquid Diisi 35KV 100A Kontinyu Memenuhi DOE 2016 CSA ANSI IEEE Standar 3

Alasan Untuk Kebutuhan Transformer Pengantar Bumi

Mereka berfungsi sebagai titik pengukuran untuk memantau kesalahan.
Mereka membantu mengurangi intensitas overvoltage sementara yang mungkin timbul selama serangan kembali kesalahan tanah.
Mereka dapat mencakup lilitan bantu tegangan rendah, yang memungkinkan mereka bertindak sebagai sumber daya lokal untuk substasiun.
Mereka memfasilitasi koneksi beban fase-neutral bila diperlukan.
Dengan menawarkan rute impedansi rendah ke tanah, mereka membantu menjaga sistem netral potensial dekat tanah.
Mereka digunakan di pembangkit angin untuk melindungi dari kerusakan kabel yang tidak tertanam tanah.
Mereka dapat memasok arus ground-fault selama line-to-ground fault.

Zig Zag Pengendalian Tes Pabrik Transformer

Uji ketahanan gulungan
Uji ketahanan isolasi
Uji kesalahan rasio tegangan
Uji impedansi sirkuit pendek
Uji kehilangan tanpa beban (Wattage)
Uji kehilangan beban (Wattage)
Uji Tegangan Induksi
Uji tegangan sumber terpisah
Tes Integritas Tekanan

Zig Zag Pengendalian TransformerProses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
