| Nama merek: | WINLEY |
| Nomor Model: | D-50/12.47 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

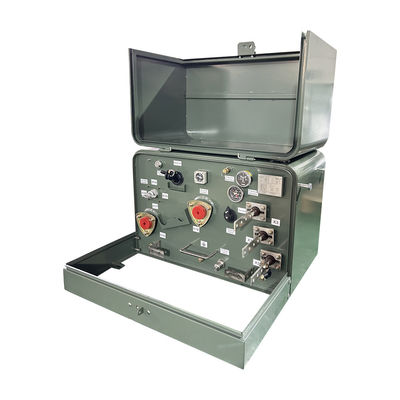

50kva Single Phase Pad Dipasang Transformer Distribusi Minyak Ditenggelamkan 12.47KV hingga 120V 304 Tangki Berkarat
Karakteristik Kinerja
1)Transformator yang dipasang pada pad fase tunggal ditempatkan di dalam lemari dengan pintu dan kunci, biasanya di luar ruangan.
2) Transformator ini memiliki kekuatan nominal dari 15-333 kVA.
3)Semua transformator distribusi ini terisolasi minyak, dingin, tersedia dalam loop atau radial feed, dan mati-front
4) Transformer ini tersedia dalam dua konfigurasi dasar, yaitu radio dan loop feed, yang dipilih berdasarkan jenis sirkuit yang akan dipasang transformer.
5) Transformer pad-mounted single-phase dilengkapi dengan lemari clamshell untuk memudahkan pembukaan dan akses yang tidak terhambat ke koneksi.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen II |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 50 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 12470GrdY/7200 |
| Tegangan sekunder | 120/240 |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | E |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Metode perlindungan over current primer | Dilemparkan ke dalam Minyak |
| Saklar pemutus beban | 4-Posisi LBOR |
| Standar Efisiensi (s) | Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 48 dBA |
| Bahan Tangki | 304 Tidak berkarat |
| Dimensi* | 37.4''-W x 42.7''-D x 25.2''-H |
| Total Berat (Dikemas Cairan) * | 1300 lbs |
| Efisiensi | 99.00% |
| Tidak ada kerugian beban (dalam watt) * | +/- 175W |
| Kerugian beban (dalam watt) * | +/- 640W |
| Total kerugian beban (dalam watt) * | +/- 826W |
produkStruktur
Gambar produk
Karakteristik Kinerja
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Spesifikasi
| SSpesifikasi Transformer yang dipasang pada pad | ||||||||
| Peringkat | Tegangan tinggi ((kV) | Tidak Ada Kerugian Beban | Pada beban Kerugian | Ketinggian | Kedalaman | Lebar | Berat minyak ((kg) | Total Berat ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Tes Pabrik
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
