| Nama merek: | WINLEY |
| Nomor Model: | CSP-10/5 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

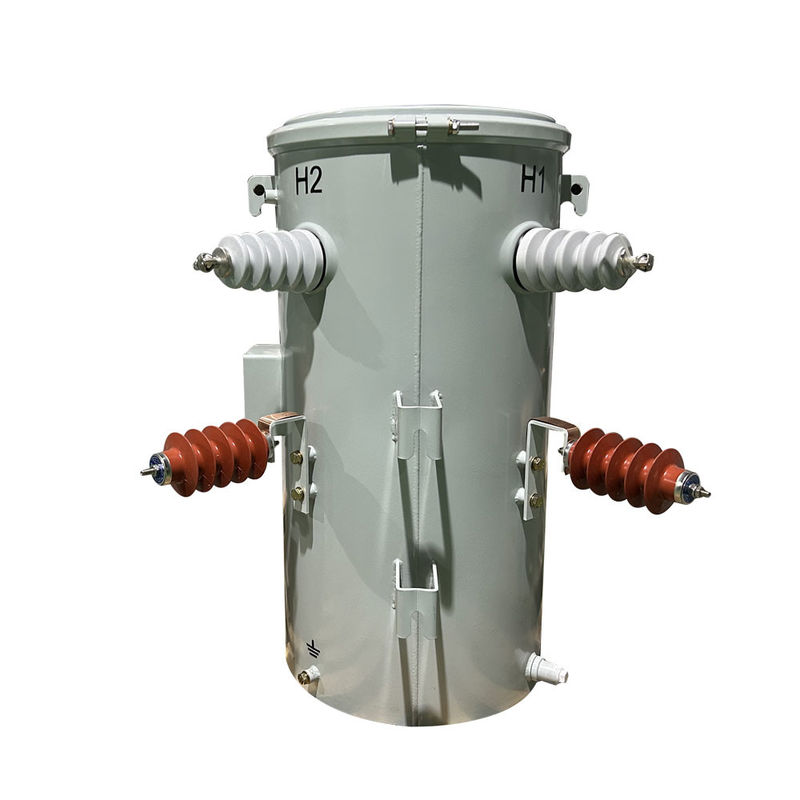

Tipe CSP Single Phase Pole Mounted Transformer Oil Dipendam 4160V hingga 120V Standar ANSI IEEE
csp transformerTransformator CSP umumnya dapat didefinisikan sebagai perangkat yang sepenuhnya dilindungi sendiri.
Komponen trafo csp
1. mengangkat tongkat

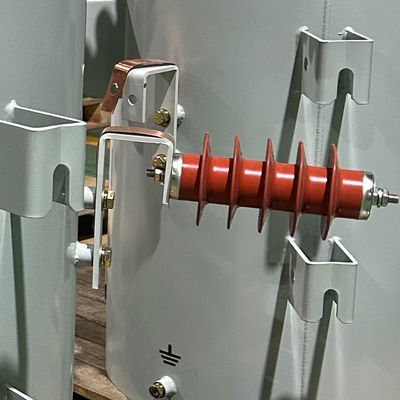

2. bantalan pemasangan arrester
3.Tutup dipasang porselen bantalan tegangan tinggi dengan terminal eyebolt

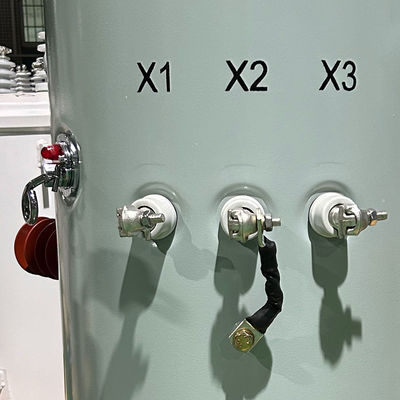

4. busing tegangan rendah dengan terminal eyebolt
5.tekanan rendah sabuk neutral grounding
6. Ansi dukungan lugs (hanger brackets) dengan laser terukir nama papan pada bracket bawah
7. penutup terisolasi poliester
8. pengisian udara sendiri dan penguncian kembali
9. pusat garis inti / kumparan kumparan dukungan brackets
10Saluran tegangan rendah
11. colokan pengisi minyak dengan tali penutup tanah
12. tangki tanah pad
13.link proteksi utama (dipasang dalam bushing tegangan tinggi)
14. penangkal tegangan
15. pemutus sirkuit sekunder
16. pegangan operasi pemutus sekunder dengan reset darurat overload dan lampu sinyal overload
Keuntungan Transformer CSP
Data Utama
| Fase | Fase Tunggal |

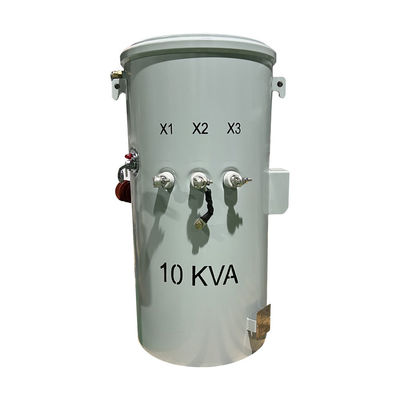

| Kapasitas | 10 KVA |
| Tegangan Utama | 2400/4160GrdY Wye yang dibumi (2 Wire) |
| Tegangan sekunder | 120/240V (L-L-N) |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Tap Changer | ±2,5% |
| Cairan isolasi | FR-3 Minyak - Cairan Non-PCB |
| Kelas pendinginan | KNAN |
| Penangkal Gelombang | Terminal utama penangkal petir, 5kV, 3kV MCOV |
| Perlindungan overcurrent sekunder (OCP) | Pemutus sirkuit magnetik dengan perlindungan termal dan arus Dilengkapi dengan lampu peringatan kelebihan |
| Tidak Ada Kerugian Beban | 30W |
| Kehilangan beban penuh | 115W |
| Efisiensi @ 100% beban | 99.05% |
| Impedansi (sekitar) | 20,75% |
| Bahan Penggulung | Tembaga |
Menggambar
Spesifikasi
| Kekuatan (KVA) | Tegangan tinggi (V) | Tegangan rendah (V) | Kerugian (W) | Dimensi ((mm) | Berat badan | |||
| No-load Loss | Kerugian saat beban | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
CSP vs Transformer konvensional
Ukuran dan berat: Transformer CSP jauh lebih kecil dan lebih ringan daripada transformer konvensional.
Kapadatan daya: Transformator CSP memiliki kepadatan daya yang lebih tinggi daripada transformator konvensional, yang berarti mereka dapat menangani tingkat daya yang lebih tinggi dalam faktor bentuk yang lebih kecil.
Waktu tanggap: Transformator CSP dapat merespons perubahan beban lebih cepat daripada transformator konvensional, sehingga sangat cocok untuk digunakan dalam aplikasi di mana perubahan beban cepat sering terjadi.
Fleksibilitas: Transformer CSP lebih fleksibel dalam hal rentang tegangan input dan output, sehingga cocok untuk berbagai aplikasi.
Keandalan: Transformator CSP meningkatkan keandalan dan mengurangi kemungkinan kegagalan dan downtime dibandingkan dengan transformator konvensional

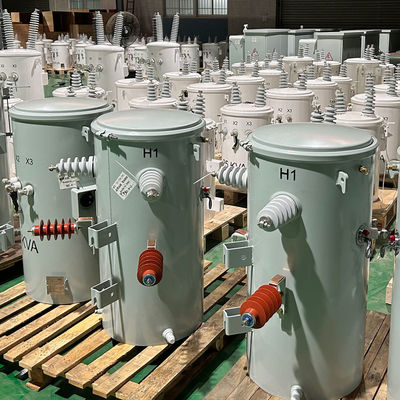

Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
