| Nama merek: | WINLEY |
| Nomor Model: | S11-1500/35 |
| MOQ: | 1 unit |
| harga: | $5000-$150000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

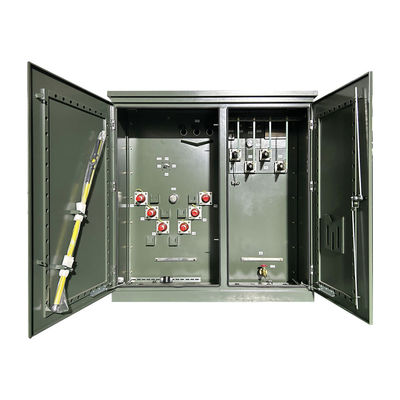

3 Phase Pad Mounted Electric Oil Type Transformer Kelas 1500kva 35kv
WINLEY mengkhususkan diri dalam produksi tiga fase bantalan dipasang trafo. produk kami telah memperoleh sertifikasi UL / CUL sesuai dengan ANSI, IEEE, DOE, CSA dan standar lainnya.Daya nominal biasanya 75kva sampai 5500kVA, dan tegangan bisa mencapai 34,5 kV.
Sertifikasi UL
WINLEY's Pad Mounted Transformers telah memperoleh sertifikat UL.mematuhi standar keselamatan dan keberlanjutan yang diakui oleh Amerika Serikat, dan memiliki jaminan yang baik dalam hal kualitas, keselamatan dan umur layanan.
Sertifikasi cUL
WINLEY's Pad Mounted transformers juga telah memperoleh sertifikat cUL sambil memperoleh sertifikat UL.WINLEY pad dipasang transformator telah lulus cUL (versi Kanada dari Underwriters Laboratories) tes, dan dapat digunakan dengan aman dan andal di pasar Kanada.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Fase | Tiga Fase |
| Jenis pasokan transformer | Masukan loop |
| Kapasitas | 1.5 MVA (1500 KVA) |
| Kelompok vektor | DYN1 |
| Tegangan Utama | 25700V |
| Phasor Utama | Delta |
| Tegangan sekunder | 480Y/277 |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 50,75% |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 60 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut |
| Dimensi* | 75''-W x 72''-D x 72''-H |
| Total Berat (Dikemas Cairan) * | 9,750 Pounds |
| Efisiensi % | 99.30% |
| Tidak ada kerugian beban (dalam watt) | +/- 1,900W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 10,500W |
Fitur Standar
− Baja ringan, tangki stainless steel opsional
− Pintu kunci tiga titik untuk keamanan
− Siling yang bisa dilepas untuk pemasangan yang mudah
-Pengikat kabinet baja tahan karat dan tongkat pemasangan
Kabinet berbolt dengan ambang pintu yang bisa dilepas memiliki kedalaman sebagai berikut:
22 "dalam untuk 1500 kVA
− Konstruksi depan hidup & konstruksi depan mati
− Penghalang kompartemen HV/LV baja
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
|
Kekuatan nominal (KVA) |
Tegangan Tinggi (KV) |
Tegangan Rendah (V) |
Kerugian (W) | |
|
No-load Loss (W) |
Kerugian saat beban (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
