| Nama merek: | WINLEY |
| Nomor Model: | H-25/5 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

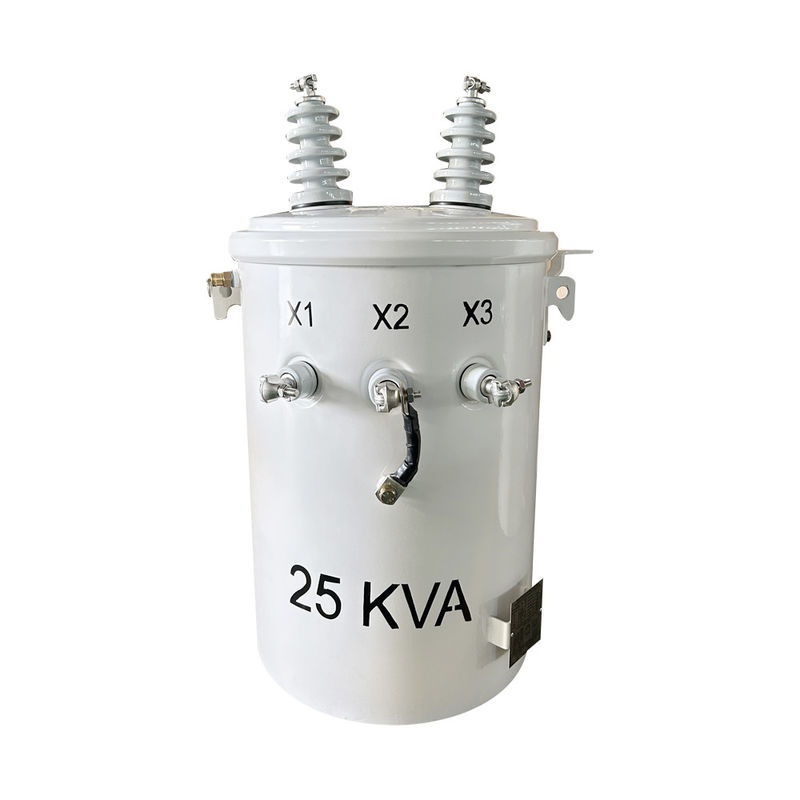

25KVA Single Phase Pole Mounted Transformer Distribution 4160V hingga 120V ANSI / IEEE C57
Transformer yang dipasang di tiang yang diproduksi WINLEY memiliki kapasitas nominal mulai dari 10 kVA hingga 333 kVA, memenuhi standar ANSI/IEEE C57, IEC60076 dan lainnya,dan memenuhi atau bahkan melebihi persyaratan efisiensi DOE dan CSA. Produk kami telah diekspor dalam jumlah besar ke Amerika Utara, Amerika Tengah dan Selatan, Asia Tenggara dan pasar lainnya dan telah banyak dipuji.
Struktur Produk
Data utama
| Fase | Fase Tunggal |
| Kapasitas | 25 KVA |
| Tegangan Utama | 4160GrdY/2400 |
| Tegangan sekunder | 120/240V (L-N-L) |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Standar Efisiensi (s) | DOE 2016, Standar CSA, Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 48 dBA |
| Bahan inti | Baja Berorientasi Biji |
| Bahan Tangki | Baja Lapisan |
| Dimensi* | 21.60'-W x 24.5'-D x 40.10'-H |
| Efisiensi | 98.80% |
| Tidak ada kerugian beban (dalam watt) | +/- 104W |
| Kerugian beban penuh (dalam watt) | +/- 377W |
| Total kerugian beban (dalam watt) | +/- 481W |

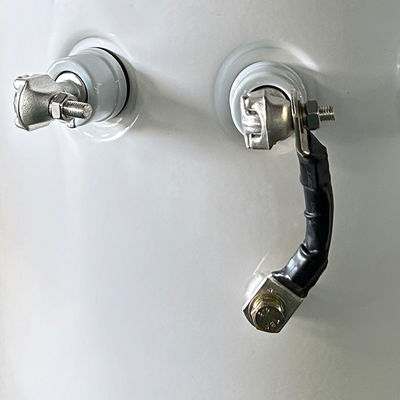

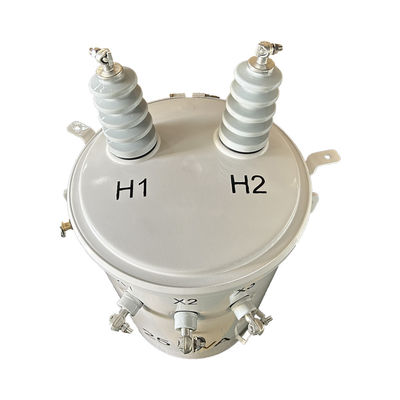

Gambar produk
Fitur Standar
■Sistem Kualitas bersertifikat ISO 9001.
■Lug angkat memenuhi semua persyaratan standar CSA C2.1-06 dan CSA C2.2-06
■Desain dibantu komputer untuk perhitungan mekanik dan listrik (C.A.D.).
■ Inti dan kumparan dirancang untuk Total Ownership Cost (TOC) yang optimal.
■Pengadaan bracket arrester surge, bracket tersedia sebagai pilihan.
■ "Low-high-low" windings untuk peningkatan kekuatan, efisiensi dan kekuatan termal sirkuit pendek
■Tutup atau dinding samping dipasang bushing tegangan tinggi sesuai kebutuhan.
■Pusat luka dengan sendi step-lap untuk peningkatan efisiensi dan tingkat kebisingan yang lebih rendah.
■Tegangan ganda dirancang untuk memenuhi persyaratan BIL dan sirkuit pendek pada kedua koneksi.
■Kompartemen pengelolaan sampah
■Terminal tipe sekop atau keranjang tegangan rendah sesuai kebutuhan.
■Berbagai penjepit penutup untuk memastikan penyegelan yang tepat dan untuk meminimalkan retensi air di tepi penutup
Gambar produk
Spesifikasi
| Transformator tunggal fase Pole Mounted | ||||||
| Kapasitas nominal | Tinggi Tegangan |
Rendah Tegangan |
Simbol Koneksi | Standar | Impedansi sirkuit pendek | Efisiensi |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V atau lainnya |
120-240V 240-480V 347V 600V |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
