750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE

Nama merek:	WINLEY
Nomor Model:	S-750/8.3
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,cUL,CE,ISO

Fase:

Tiga fase

Kapasitas:

750 KVA

Tegangan Utama:

8320V

Tegangan sekunder:

480Y/277

Frekuensi:

60 Hz

Kenaikan suhu:

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Impedansi (Khas):

50,0-7,5%

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

750Kva Transformer Pad Mounted

Transformator yang dipasang pada pad sertifikasi UL

Transformator 3 Fase Pad

Deskripsi Produk

750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE

Nomor tegangan primer: 12,47 kV atau lainnya
Nomor tegangan sekunder: 208Y/120V atau lainnya
H.V. TAP RANGE: ±2×2,5% atau lainnya
TYPE CONNECTION: Dyn11/YNyn0 atau lainnya
TIPU: Umpan loop/umpan radial
BIL: 30-150 kV
Standar: IEEE, CSA, DOE
Daya nominal: 750 kVA
Sertifikat: UL, cUL, CSA, ISO

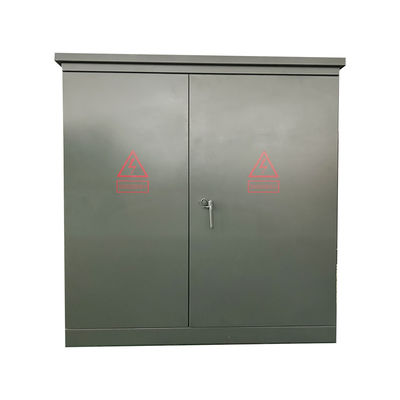

750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE 0

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Jenis pasokan transformer	Umpan radial
Fase	Tiga Fase
Kapasitas	750 KVA
Kelompok vektor	DYN1
Tegangan Utama	8320V
Tegangan sekunder	480Y/277
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Kelas pendinginan	KNAN
Impedansi (Biasa)	50,0-7,5% Tipikal
Standar Efisiensi (s)	DOE 2016, ANSI/IEEE
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Tingkat Suara	58 dBA
Rating ketinggian	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	Baja Lapisan
Dimensi	88'-W x 56'-D x 63'-H
Berat badan	6400 lb
Efisiensi %	990,25%
Tidak ada kerugian beban (dalam watt))	+/- 980W
Kehilangan beban penuh (dalam watt) pada 100%	+/- 6,450W

Transformator 750 kVA yang dipasang pada bantal yang digambarkan disesuaikan dengan cermat untuk pasar AS, menawarkan tata letak umpan loop yang selaras dengan standar IEEE dan DOE.Berfungsi pada tegangan primer 8320V dan tegangan sekunder 480GrdY/277V, Dengan kenaikan suhu yang dibatasi pada 65 ° C dan menggunakan metode pendinginan ONAN, ia menggunakan minyak mineral sebagai cairan isolasi.Transformer ini menjamin keamanan dan keandalan maksimum.

Struktur

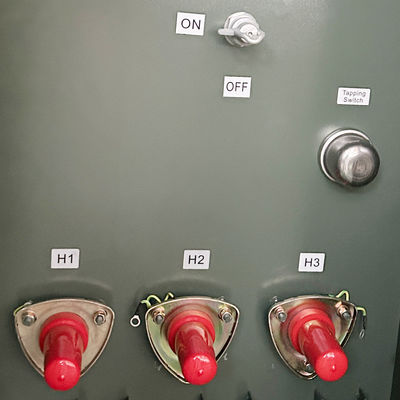

750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE 1

Gambar teknis

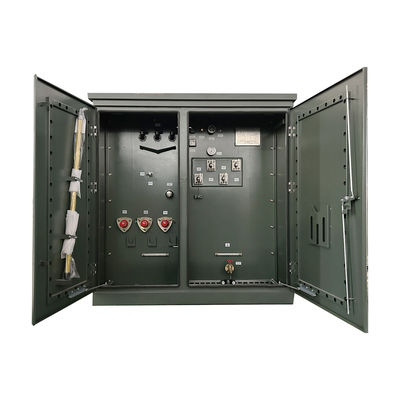

750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE 2

Spesifikasi

Spesifikasi produk
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan Rendah (V)	No-load Loss (W)	Kerugian saat beban (W)	Ketinggian (mm)	Kedalaman (mm)	Lebar (mm)	Berat badan (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 atau lainnya	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

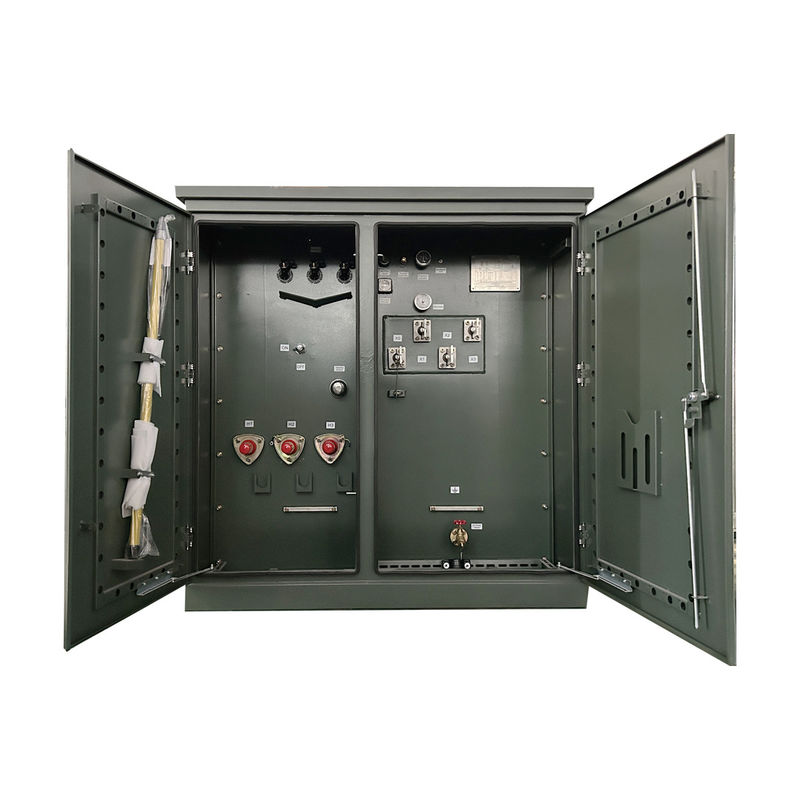

Foto produk

750kva 3 Phase Pad Mounted Transformer 8320V hingga 480Y Sertifikasi UL Doe2016 Standar ANSI IEEE 3

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
