Transformator yang dipasang pada tiga fase

3 Phased Pad dipasang Transformer Distribusi 3750 Kva 13.2KV Dead Front Loop Feed

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

3 Phased Pad dipasang Transformer Distribusi 3750 Kva 13.2KV Dead Front Loop Feed

Nama merek:	WINLEY
Nomor Model:	S-3750/13.2
MOQ:	1unit
harga:	$5000-$150000
Rincian kemasan:	Plywood case
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

CHINA

Sertifikasi:

UL/cUL,CE,ISO

Fase:

Tiga fase

Kapasitas:

3750KVA

Tegangan Utama:

13,2 kV

Tegangan sekunder:

480Y/277

Grup vektor:

YnYn0

Efisiensi:

99,00%

Standar Efisiensi:

Departemen Energi 2016

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Supply Ability:

1000set/month

Menyoroti:

3750 Transformator distribusi yang dipasang pada Kva Pad

Transformator distribusi yang dipasang pada pad depan mati

13.2KV Pad Mounted Distribution Transformer

Deskripsi Produk

3 Phas Pad dipasang Transformer Distribusi 3750 Kva 13.2KV mati depan loop feed

WINLEY mengkhususkan diri dalam produksi tiga fase bantalan dipasang trafo. produk kami telah memperoleh sertifikasi UL / CUL sesuai dengan ANSI, IEEE, DOE, CSA dan standar lainnya.Daya nominal biasanya 75kva sampai 5500kVA, dan tegangan bisa mencapai 34,5 kV.

3 Phased Pad dipasang Transformer Distribusi 3750 Kva 13.2KV Dead Front Loop Feed 0

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Konfigurasi Transformer	Pad yang diisi cairan dipasang
Jenis pasokan transformer	Masukan loop
Operasi	Operasi step-down (Tidak disetujui untuk step-up)
Fase	Tiga Fase
Kapasitas	30,75 MVA (3750 KVA)
Kelompok vektor	Tidak.
Tegangan Utama	13200V
Tegangan sekunder	480Y/277
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Impedansi (Biasa)	50,0-7,5%
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	64 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut

struktur

3 Phased Pad dipasang Transformer Distribusi 3750 Kva 13.2KV Dead Front Loop Feed 1

Fitur Standar

− Baja ringan, tangki stainless steel opsional
− Pintu kunci tiga titik untuk keamanan
− Siling yang bisa dilepas untuk pemasangan yang mudah
-Pengikat kabinet baja tahan karat dan tongkat pemasangan
Kabinet berbolt dengan ambang pintu yang bisa dilepas memiliki kedalaman sebagai berikut:
19 "dedp untuk 300kva sampai 750kva
22 "dalam untuk 1000kva melalui 1500kva
24 "dalam untuk 2000kva melalui 3750kva
30 "dalam untuk 5000kva melalui 7500kva

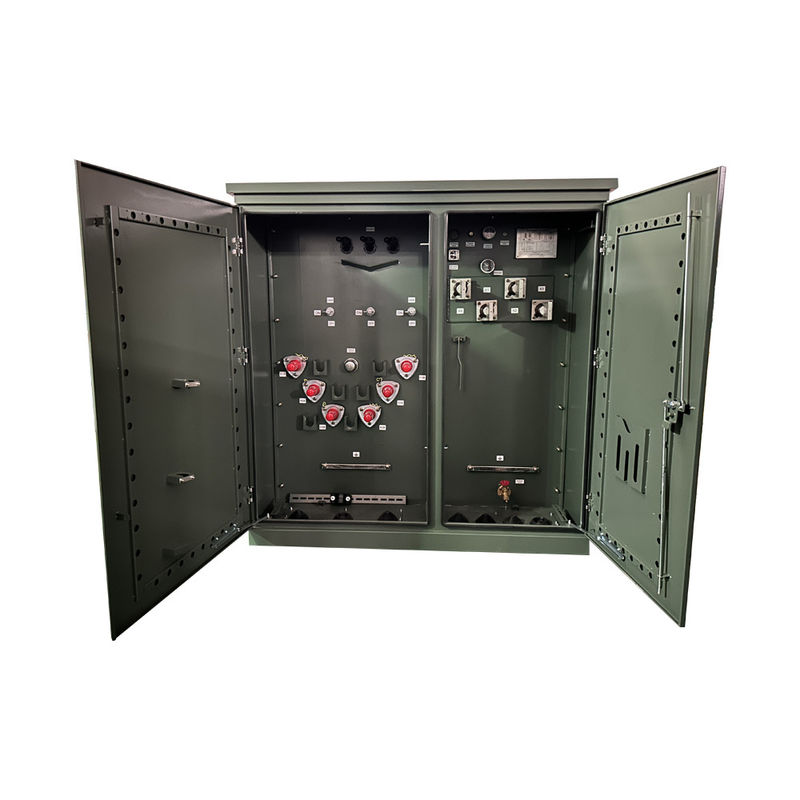

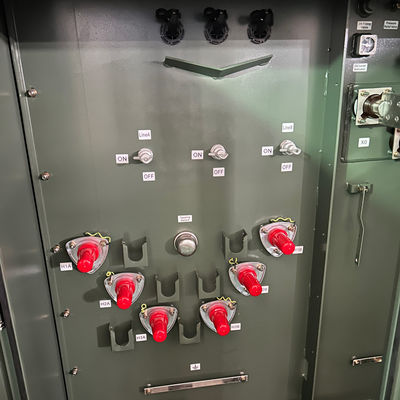

− Konstruksi depan hidup & konstruksi depan mati
− Penghalang kompartemen HV/LV baja
− Plug pembuangan minyak untuk 500 kVA dan di bawahnya
- 1 ′ katup pembuangan dengan pemindai sampel untuk 750 kVA dan di atas

Spesifikasi

Transformer yang dipasang pada tiga fase
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian (W)
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Gambar teknis

3 Phased Pad dipasang Transformer Distribusi 3750 Kva 13.2KV Dead Front Loop Feed 2

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.

Tag:

Pad Trafo Terpasang

Transformator 3 Fase Pad

ANSI IEEE pad mounted transformer
