| Nama merek: | WINLEY |
| Nomor Model: | SCB10-1000/13.2 |
| MOQ: | 1 unit |
| harga: | $5000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

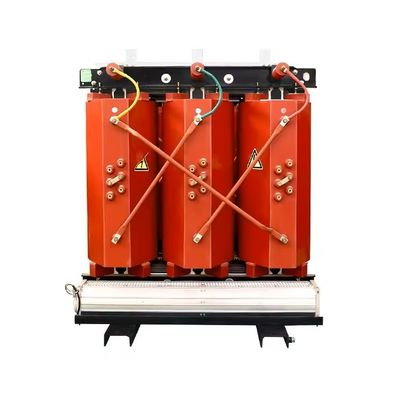

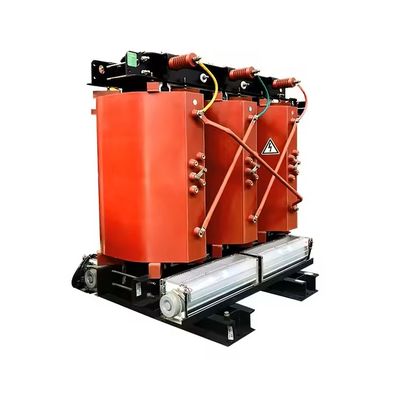

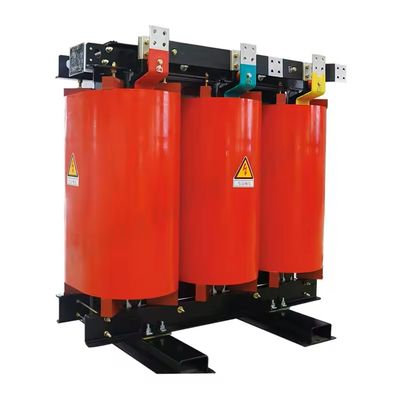

SCB10 Seri 1000Kva Tiga Fase Epoxy Resin Cast Dry Type Isolation Transformer 13200V IEC 60076
WINLEY ELECTRIC tiga fase epoksi resin tipe kering transformer tersedia dalam tiga kelas: 10KV/20KV/35KV, sesuai dengan standar IEC726, GB/T10228-1997,dan memiliki karakteristik kerugian rendah, struktur kompak, kebisingan rendah, ketahanan kelembaban, kekuatan mekanik yang tinggi, tahan api, dan kapasitas overload yang kuat.
struktur produk
Data Utama
| Data spesifikasi trafo 1000kVA | ||||
| Tidak, tidak. | Rincian | Unit | Spesifikasi | |
| 1 | Jenis | ~ | resin tuang, jenis kering | |
| 2 | Kapasitas nominal | kVA | 1000 | |
| 3 | Nomor Fase | ~ | 3 | |
| 4 | Tegangan primer | V | 13200 | |
| 5 | Tegangan sekunder | V | 480 dan 240 | |
| 6 | Tipe pencetakan | ~ | off-circuit | |
| 7 | Tipe pencetakan | % | ± 2*2,5% | |
| 8 | Metode pendinginan | ~ | AN/AF | |
| 9 | Frekuensi nominal | Hz | 60 | |
| 10 | Kelompok vektor | ~ | Dy1y1 | |
| 11 | Kelas isolasi | ~ | F | |
| 12 | Peningkatan suhu | K | 100 | |
| 13 | Kerugian saat lepas beban | W | 2270 | |
| 14 | Kerugian saat beban (120°C) | W | 10400 | |
| 15 | Impedansi | % | 6 | |
| 16 | Bahan penggulung | ~ | Cu | |
| 17 | Bahan inti | ~ | baja silikon | |
| 18 | Pengangkutan | ~ | IP30 | |
| 19 | Kondisi layanan | ~ | di dalam ruangan | |
| 20 | Tingkat laut | M | ≤ 1000 | |
Menggambar
Spesifikasi
| Kapasitas nominal | Tegangan Tinggi | Rendah | Simbol Koneksi | Tidak ada kerugian beban | Kerugian di atas beban | Tidak ada arus beban | Berat badan | Impendensi Sirkuit Singkat |
| (KVA) | (KV) | Tegangan | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Karakteristik Kinerja
* Perawatan sederhana: jarang membutuhkan perawatan.
* Mereka bebas polusi
* Mereka digunakan di daerah yang terkontaminasi dan lembab
* Mereka lebih mudah dipasang.
* Mereka memiliki umur panjang karena pemanasan dielektrik & termal rendah
* Melindungi properti & orang
* Untuk arus sirkuit pendek, mereka memiliki resistensi yang tinggi
* Kinerja sangat baik
Foto produk
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
