3 Fase Pad Dipasang Transformer Ukuran 3000Kva Step-Down 12000V Untuk 630Y / 364

Nama merek:	WINLEY
Nomor Model:	S-5000/35
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO,UL

Fase:

Tiga fase

Kapasitas:

3000KVA

Tegangan Utama:

12000V

Tegangan sekunder:

630Y/364 Wye Terdampar

Frekuensi:

60 Hz

Kenaikan suhu:

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Bahan Penggulung:

Tembaga

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

630Y/364 transformer pad-mounted

3000Kva Transformer Pad Mounted

Transformator 12000V yang dipasang pada bantalan

Deskripsi Produk

Ukuran trafo yang dipasang pada 3 fase 3000Kva Step-Down 12000V sampai 630Y/364

Ringkasan

Transformator tiga fase yang dipasang pada bantalan menenggelamkan saklar beban dan sekring di sisi tegangan tinggi dari transformator dengan inti dan gulungan transformator di tangki minyak yang sama,memiliki keuntungan dari struktur canggih, kinerja yang dapat diandalkan, penghematan energi dan pengurangan konsumsi, penggunaan yang fleksibel, kemampuan beradaptasi yang kuat, dan keuntungan ekonomi.

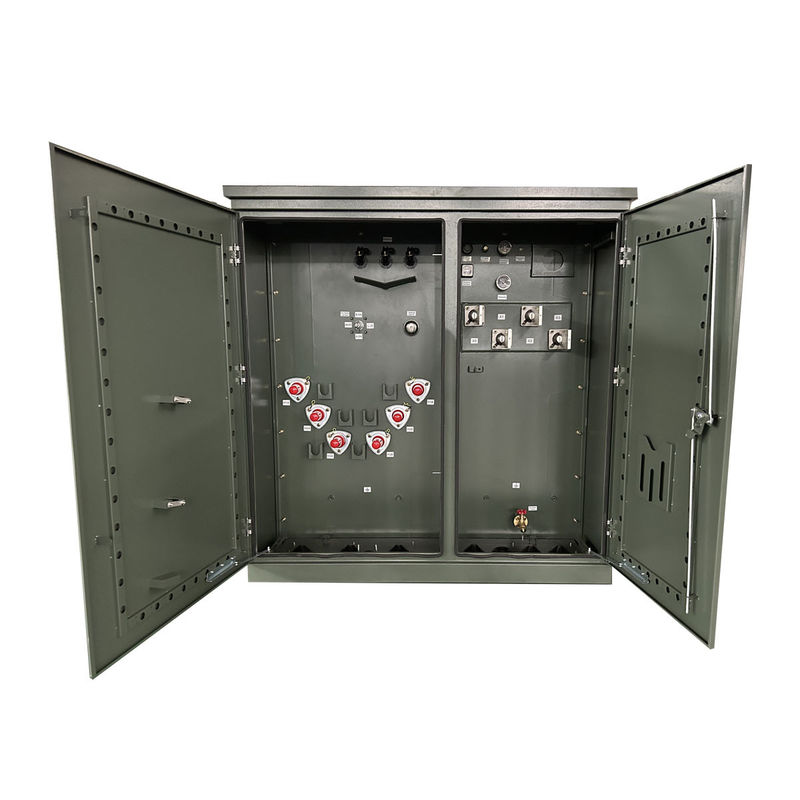

3 Fase Pad Dipasang Transformer Ukuran 3000Kva Step-Down 12000V Untuk 630Y / 364 0

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Fase	Tiga Fase
Kapasitas	3 MVA (3000 KVA)
Kelompok vektor	DYN1
Tegangan Utama	12000V
Phasor Utama	Delta
Tegangan sekunder	630Y/364 Wye yang dibumi
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Impedansi	50,0-7,5% Tipikal, Target 5,75%
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Kapasitas cairan (minyak) *	330 galon
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	63 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	Baja Lapisan
Peringkat kandang	NEMA 3R Kabin Kabel Tahan Cuaca, Tangki Disegel
Dimensi*	90 W x 80 D x 83 H
Berat kering (tanpa minyak) *	5,810 lb

Struktur

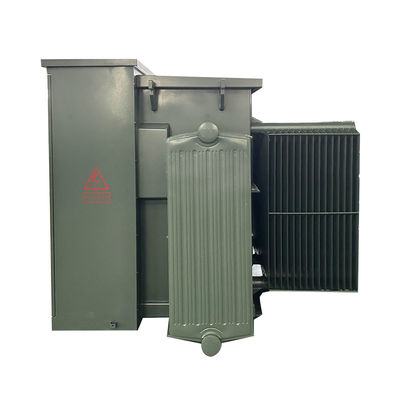

3 Fase Pad Dipasang Transformer Ukuran 3000Kva Step-Down 12000V Untuk 630Y / 364 1

Gambar teknis

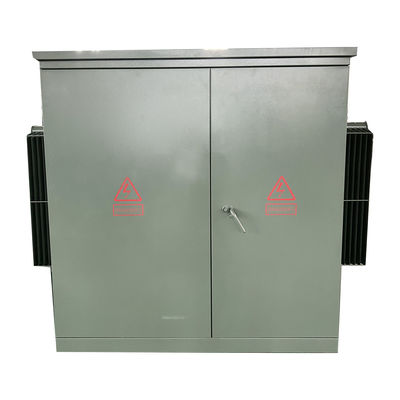

3 Fase Pad Dipasang Transformer Ukuran 3000Kva Step-Down 12000V Untuk 630Y / 364 2

Spesifikasi

Transformer yang dipasang pada tiga fase
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian (W)
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Aplikasi

Transformer padmount atau pad-mounted adalah transformer distribusi listrik yang dipasang di tanah dalam kabinet baja terkunci yang dipasang pada pad beton.Karena semua titik koneksi energi yang terkurung dengan aman dalam rumah logam yang di tanah, sebuah trafo padmount dapat dipasang di tempat-tempat yang tidak memiliki ruang untuk kandang pagar.

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
