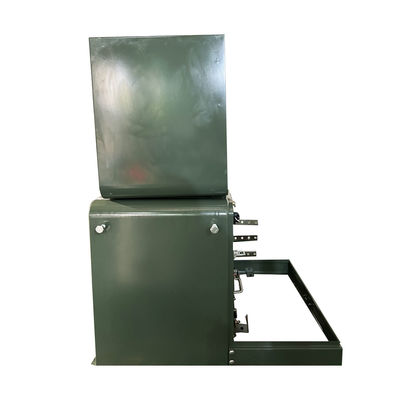

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V

Nama merek:	WINLEY
Nomor Model:	D-100/12.47
MOQ:	1 unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Jenis:

Transformator Dudukan Bantalan

Fase:

Fase tunggal

Tegangan Utama:

12470GrdY/7200

Tegangan sekunder:

240/120V

Frekuensi:

60 Hz

Kenaikan suhu:

Peringkat isolasi:

Isolasi Kelas E - 120°C, 248°F

Peringkat K-Factor (Mitigasi Harmonik):

K-1 (Standar)

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

Transformator distribusi 100kva Pad Mounted

240V pad dipasang distribusi Transformer

12470V pad dipasang distribusi Transformer

Deskripsi Produk

100Kva satu fase pad dipasang distribusi Transformer 12470V Untuk 240V

WINLEY Electric Single-Phase Pad Mounted Transformers

I. Kepatuhan terhadap Standar Industri A. Standar ANSI, DOE, IEEE, dan CSA B. Melebihi persyaratan industri

II. Spesifikasi Transformer A. Rentang Kapasitas Nominasi 1. 10KVA sampai 250KVA B. Tegangan Utama 1. Hingga 34,5kV

III. Produksi Komponen Di Rumah A. Tangki Minyak B. Inti C. Kapasitas Pengiriman Bulanan 1. Lebih dari 600 unit

IV. Pengiriman dan Waktu Pengiriman A. Pengiriman 30 hari

V. Kesimpulan A. Transformer WINLEY Electric memenuhi atau melebihi standar industri B. Kemampuan produksi internal yang komprehensif C. Pengiriman yang dapat diandalkan dan tepat waktu

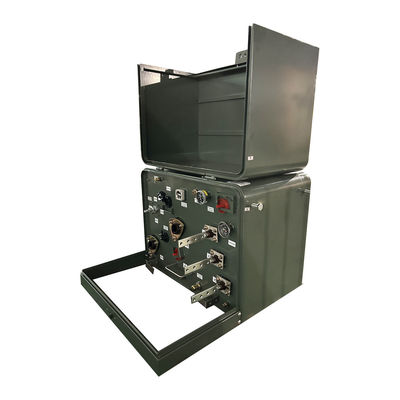

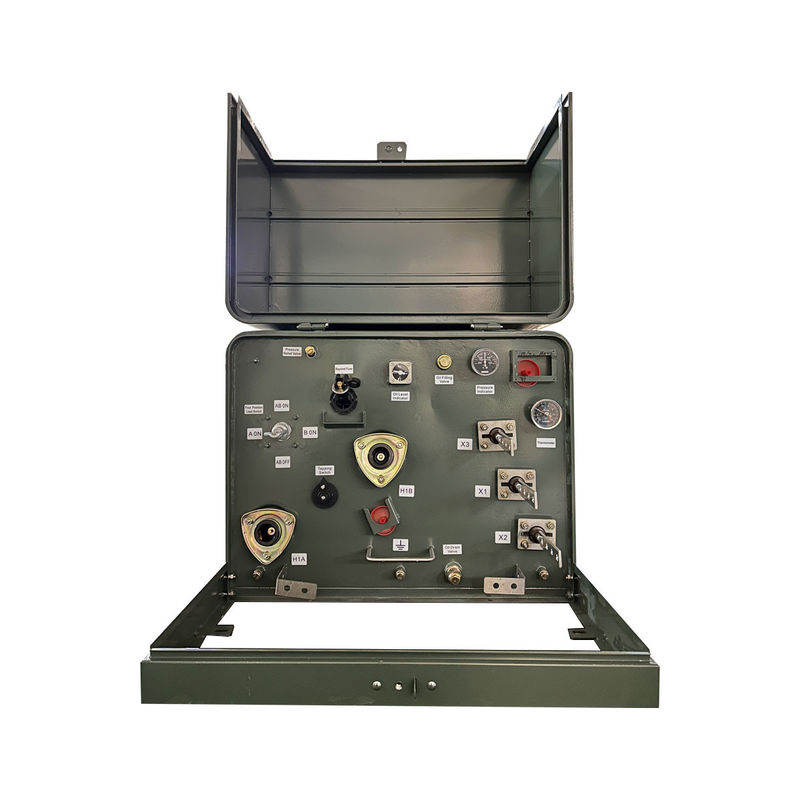

struktur produk

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 0

Fitur

• Memenuhi atau melebihi standar ANSI®, IEEE® dan NEMA®

• Memenuhi DOE Energy Efficiency Standard 10 CFR Bagian 431 untuk transformator distribusi

• Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya satuan stainless steel)

• Kepatuhan penuh terhadap IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang

• Papan nama yang terukir laser

• Pengaturan angkat baja tahan karat yang tersusun

• Ketentuan pengantar tangki

• Perangkat pengurangan tekanan otomatis

• Minyak mineral kelas listrik

• Pintu berhalangan dengan pin dan tong gantung baja tahan karat

• Kantong kunci terapung untuk penyelarasan yang mudah

• Pintu kunci pentahead baja tahan karat

• Penyediaan pengisian dan pembuangan minyak

• Siling yang bisa dilepas

• Tutup tangki berkubah las

• Sumur busing tegangan tinggi - 200 A

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen II
Fase	Fase Tunggal
Kapasitas	100 KVA
Kelompok vektor	II6
Tegangan Utama	12470GrdY/7200
Phasor sekunder	Fase Tunggal Ganda Penggulung
BIL sekunder	30 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	ONAN; Dingin Sendiri
Impedansi	10,4-2,4% Tipikal
Jenis Koneksi Utama	Front mati
Rating switch pemutus beban	200-Amp, 15 kV
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Kapasitas cairan (minyak) *	63.56 galon
Berat cairan (minyak) *	573.19 lb
Indikator Tingkat Cairan	Pengukur analog
Indikator suhu	Pengukur analog
Indikator tekanan/vakum	Pengukur analog
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	51 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut atau di bawahnya
Bahan inti	Baja Berorientasi Biji

Menggambar

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 1

Spesifikasi

Transformator berfase tunggal 25kva-500kva
Kapasitas nominal ((kVA)	Tinggi	Tegangan rendah (v)	Simbol Koneksi	Standar	Impedansi sirkuit pendek ((%)	Efisiensi
	Tegangan (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Foto produk pabrik

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 2

Aksesoris

Proses produksi

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 4

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 5

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 6

100Kva Single Phase Pad Mounted Distribution Transformer 12470V hingga 240V 7

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
