150kva Tiga fase Pad dipasang Transformer 34500v Untuk 208y/120v IEEE/ANSI Standar 304 stainless steel

Nama merek:	WINLEY
Nomor Model:	S-150/35
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL/cUL,CE,ISO

Fase:

Tiga fase

Kapasitas:

150KVA

Tegangan Utama:

34500V

Tegangan sekunder:

208Y/120V

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Grup vektor:

Peringkat isolasi:

Isolasi Kelas E - 120°C, 248°F

Bahan Penggulung:

Tembaga

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

34500v Transformer Pad Mounted

150KVA Transformer Pad Mounted

208y/120v Transformer Pad Mounted

Deskripsi Produk

150kva Tiga fase Pad dipasang Transformer 34500v Untuk 208y/120v IEEE/ANSI Standar 304 stainless steel

WINLEY Electric mengkhususkan diri dalam produksi trafo tipe pad tiga fase, yang memenuhi standar ANSI®/IEEE®/DOE yang berlaku, dengan tegangan hingga 34,5 kV dan daya nominal hingga 5500 kVA.Produk yang diekspor ke Amerika Utara dalam jumlah besar dan memiliki pengalaman yang kaya dalam desain, produksi, dan layanan purna jual.

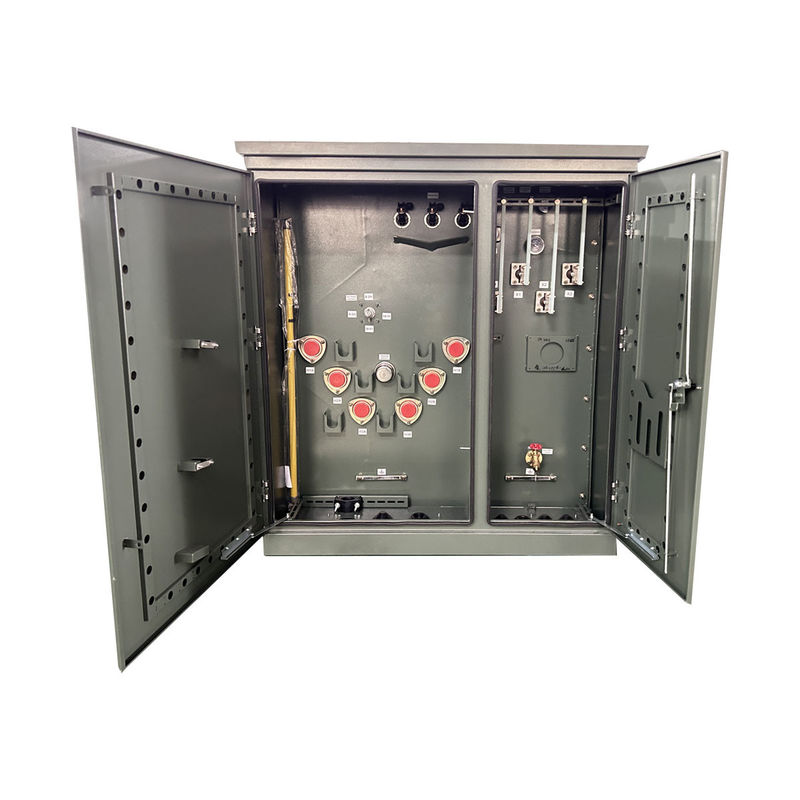

150kva Tiga fase Pad dipasang Transformer 34500v Untuk 208y/120v IEEE/ANSI Standar 304 stainless steel 0

struktur produk

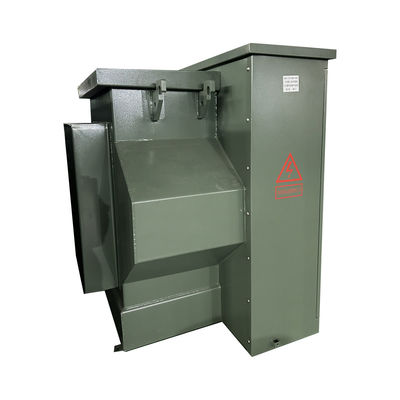

150kva Tiga fase Pad dipasang Transformer 34500v Untuk 208y/120v IEEE/ANSI Standar 304 stainless steel 1

Fitur Standar

• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.
• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah
pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) 2,5% keran kapasitas penuh di atas
dan di bawah nominal.
• Satu lubang tangan 10×18× (atau 14×25×) di trafo
Tutup tangki.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan
dengan standar ANSI terbaru

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Fase	Tiga Fase
Kapasitas	150 KVA
Kelompok vektor	DYN1
Tegangan Utama	34500V
Kelas Tegangan Utama	Kelas 35 kV
BIL Utama	150 KV
Tegangan sekunder	208Y/120
Kelas Tegangan Sekunder	1Kelas 2 kV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Cairan isolasi	Biodegradable Natural Vegetable Oil Ester Insulating Fluid - Non-PCB Fluid
Kapasitas cairan (minyak) *	108 galon
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	55 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	304 Baja tahan karat
Efisiensi %	99.16%
Berdasarkan transformator yang beroperasi pada 50% dari base kVA nama.
Kerugian beban berdasarkan suhu referensi 85 °C.
Tidak ada kerugian beban (dalam watt)	+/- 320W
Kehilangan beban penuh (dalam watt) pada 100%	+/- 1,600W
Total kerugian beban (dalam watt) pada 100%	+/- 1,920W

Gambar teknis

150kva Tiga fase Pad dipasang Transformer 34500v Untuk 208y/120v IEEE/ANSI Standar 304 stainless steel 2

Spesifikasi

Transformer yang dipasang pada tiga fase
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian (W)
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
