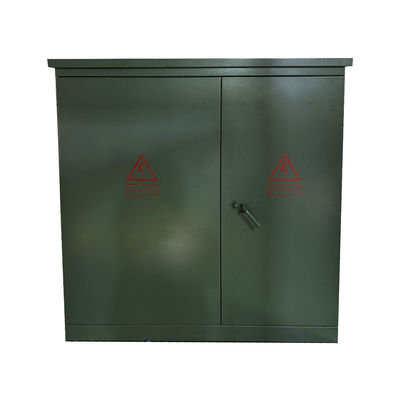

500kva Tiga fase Pad dipasang Transformer Ansi Standar loop feed 34500v Untuk 480y/277

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

500kva Tiga fase Pad dipasang Transformer Ansi Standar loop feed 34500v Untuk 480y/277

Nama merek:	WINLEY
Nomor Model:	S-500/34.5
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL/cUL,CE,ISO

Jenis transformator:

Dipasang di Bantalan, Tipe Kompartemen

Kapasitas:

150Kva Atau Disesuaikan

Tegangan Utama:

34500V Atau Sesuaikan

Tegangan sekunder:

480Y/277

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Frekuensi:

50/60hz

Kenaikan suhu:

Bahan Penggulung:

Aluminium

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

500Kva Transformer Pad Mounted

480y/277 Transformer Pad Mounted

ANSI Standar Pad Mounted Transformer

Deskripsi Produk

500kva Tiga fase Pad dipasang Transformer Ansi Standar loop feed 34500v Untuk 480y/277

Karakteristik Kinerja

Transformator padmount adalah transformator distribusi utilitas yang dipasang di tanah, yang biasanya ditempatkan di lemari logam yang terkunci, terletak di atas bantalan beton kecil.Mereka biasanya diproduksi dalam nilai daya dari sekitar 75 sampai sekitar 5000 kVa dan sering termasuk built-in sekering dan saklarSebuah kandang khas termasuk tangki untuk menahan inti/coil assembly dari padmounted trafo terbenam dalam minyak atau sejenisnya,dan lemari kabel dengan kompartemen kabel tegangan tinggi dan rendah untuk menutup bushing tegangan tinggi dan rendah, masing-masing, dari trafo, dll. trafo pad-mounted kami dirancang dan diuji sesuai dengan standar industri termasuk CSA, ANSI C.57,DOE, dan IEEE sesuai.

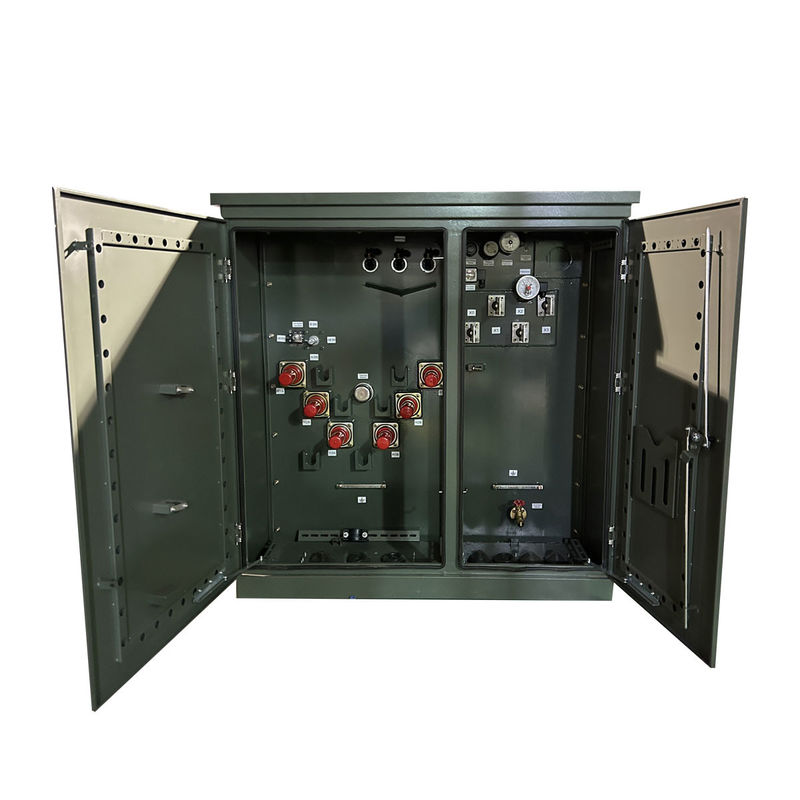

500kva Tiga fase Pad dipasang Transformer Ansi Standar loop feed 34500v Untuk 480y/277 0

struktur produk

Data utama

Fase	Tiga Fase
Kapasitas	500 KVA
Tegangan Utama	34500V
Kelas Tegangan Utama	Kelas 35 kV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Tap Changer	Penukar ketukan 5 posisi
Saklar pemutus beban	4-Posisi Load Break Switch
Rating switch pemutus beban	300 ampere, 35 kV
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Cairan isolasi	Biodegradable Natural Vegetable Oil Ester Insulating Fluid - Non-PCB Fluid
Bahan Penggulung	Aluminium
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	56 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	Baja Lapisan
Peringkat kandang	NEMA 3R Kabin Kabel Tahan Cuaca, Tangki Disegel
Fitur	Pengumpulan Penetrasi Bolt Pentahead
	Cairan Isolasi Titik Api Tinggi
	Cairan isolasi non-PCB
	Perumahan Buktinya
	Pintu kompartemen depan bergelantungan, dapat dikunci dengan pad
	Kompartemen kabel NEMA 3R
	Hot Stick Termasuk, HV Door Mount
Efisiensi %	99.10%

Gambar teknis

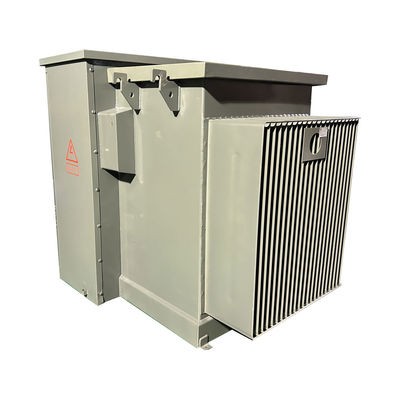

500kva Tiga fase Pad dipasang Transformer Ansi Standar loop feed 34500v Untuk 480y/277 2

Foto produk pabrik

Spesifikasi

Data taknikal untuk trafo tiga fase yang dipasang pada pad
Kapasitas nominal	Kerugian		Dimensi ((mm)			Berat ((kg)
Kapasitas nominal	No-load Loss ((W)	Kerugian saat beban	W	D	H	Berat minyak (L)	Total Berat (Kg)
45kVA	160	1000	1730	990	1270	416	950
75kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300kVA	480	3650	1830	1295	1270	605	1655
500kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
1000kVA	1150	10300	2260	1500	1625	1325	3720
1500kVA	1640	14500	2210	1470	2150	1552	4672
2000 kVA	2160	20645	2380	1600	2220	1855	5670
2500kVA	2680	27786	3070	1650	2330	2006	6580
3000kVA	3300	30300	3260	1850	2460	2336	7500
3750 kVA	4125	37875	4080	2060	2680	2650	8450

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
