75Kva Single Phase Liquid Filled Pad Mounted Transformer Dual Voltage 34,5KV sampai 120/240

Nama merek:	WINLEY
Nomor Model:	D-75/35
MOQ:	1 unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Fase:

Fase tunggal

Kapasitas yang ternilai:

75KVA

Tegangan Utama:

13200GrdY/7620 & 4160GrdY/2400

Tegangan sekunder:

240/120V (L-N-L)

Konfigurasi Transformator:

Bantalan Berisi Cairan Terpasang

Kelas Pendingin:

Kenaikan suhu:

Peringkat K-Factor (Mitigasi Harmonik):

K-1 (Standar)

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

34.5KV Pad Mounted Transformer

75kva Pad Mounted Transformer

120/240 Transformer yang dipasang pada bantalan

Deskripsi Produk

75Kva Single Phase Liquid Filled Pad Mounted Transformer Dual Voltage 34,5KV sampai 120/240

ANSI single-phase pad-mounted transformer dilengkapi dengan kabinet clamshell untuk kemudahan pembukaan dan akses yang tidak terhambat ke koneksi.Versatilitas desain memungkinkan berbagai konfigurasi perlindungan dan switch.

struktur produk

75Kva Single Phase Liquid Filled Pad Mounted Transformer Dual Voltage 34,5KV sampai 120/240 0

Fitur

• Memenuhi atau melebihi standar ANSI®, IEEE® dan NEMA®
• Memenuhi DOE Energy Efficiency Standard 10 CFR Bagian 431 untuk transformator distribusi
• Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya unit stainless steel)
• Kepatuhan penuh terhadap IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
• Papan nama yang terukir laser
• Pengaturan angkat baja tahan karat yang tersusun
• Ketentuan pengantar tangki
• Perangkat pengurangan tekanan otomatis
• Minyak mineral kelas listrik
• Pintu berhalangan dengan pin dan tong gantung baja tahan karat
• Kantong kunci terapung untuk penyelarasan yang mudah
• Kunci pintu pentahead stainless steel
• Penyediaan pengisian dan pembuangan minyak
• Siling yang bisa dilepas
• Tutup tangki berkubah las
• Sumur busing tegangan tinggi - 200 A

Data utama

Fase	Fase Tunggal
Kapasitas	75 KVA
Tegangan Utama	34500V
Kelas Tegangan Utama	Kelas 35 kV
Phasor Utama	Delta
Tegangan sekunder	120/240 (L-N-L)
Kelas Tegangan Sekunder	1Kelas 2 kV
Phasor sekunder	Fase Tunggal Ganda Penggulung
BIL sekunder	30 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	ONAN; Dingin Sendiri
Tap Changer	5-Posisi Tap Changer
Impedansi	10,8%
Jenis Koneksi Utama	Front mati
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Cairan isolasi	Minyak Mineral - Cairan Non-PCB - Cairan Non-PCB
Bahan Penggulung	Aluminium
Rating suhu lingkungan	40°C
Tingkat Suara	51 dBA
Dimensi*	37.4''-W x 45.67''-D x 29.53''-H
Efisiensi	99.00%
Berdasarkan transformator yang beroperasi pada 50% dari base kVA nama.
Kerugian beban berdasarkan suhu referensi 85 °C.
Tidak ada kerugian beban (dalam watt) *	+/- 247W
Kerugian beban (dalam watt) *	+/- 847W
Total kerugian beban (dalam watt) *	+/- 1092W

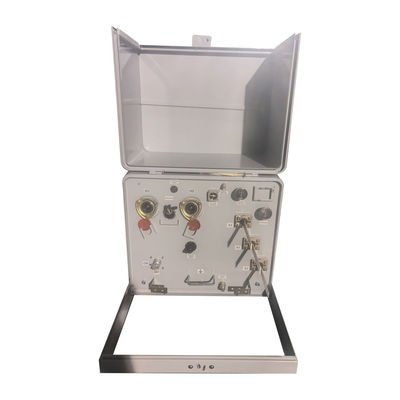

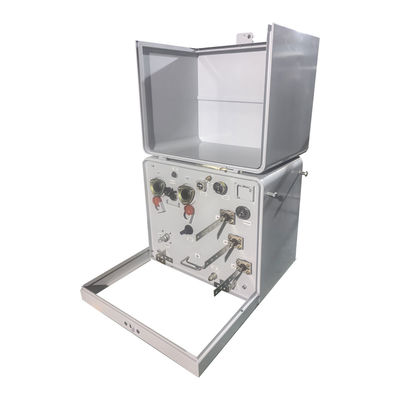

Gambar produk

75Kva Single Phase Liquid Filled Pad Mounted Transformer Dual Voltage 34,5KV sampai 120/240 1

Spesifikasi

Transformer yang dipasang pada pad fase tunggal Spesifikasi
Peringkat	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	Ketinggian	Kedalaman	Lebar	Berat minyak ((kg)	Total Berat ((kg)
(kVA)	Tegangan tinggi ((kV)	Tidak Ada Kerugian Beban	Pada beban Kerugian	(mm)	(mm)	(mm)	Berat minyak ((kg)	Total Berat ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Aksesoris

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
