| Nama merek: | WINLEY |
| Nomor Model: | S-5000/15 |
| MOQ: | 1 unit |
| harga: | $5000-$150000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

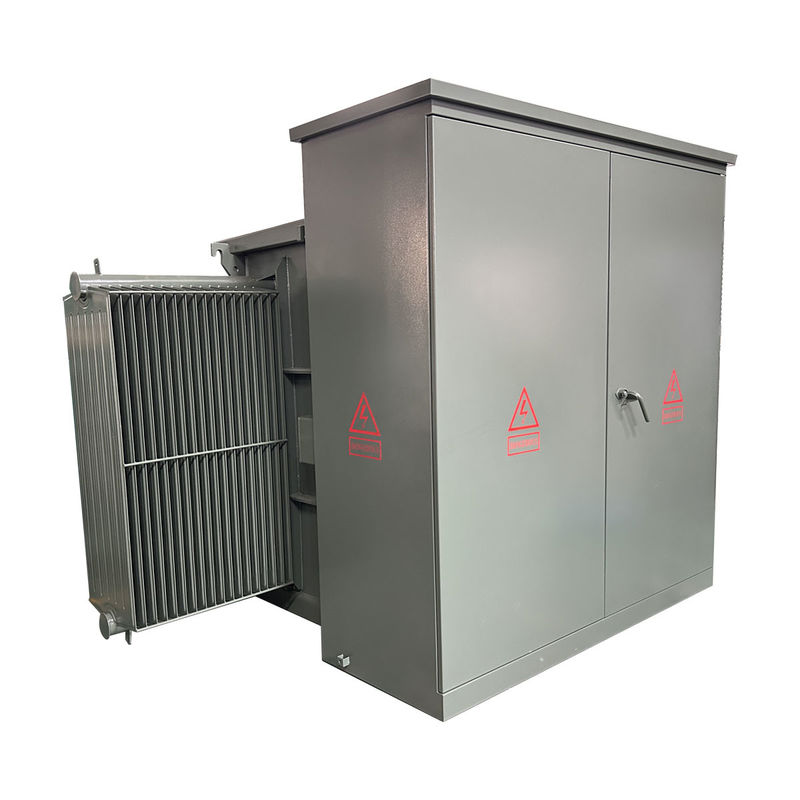

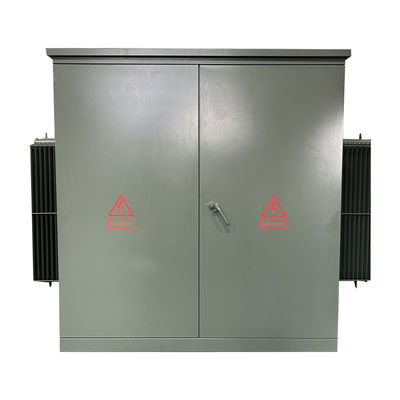

Transformator 3 fase yang dipasang pada pad ANSI IEEE Standar 3 fase 5000Kva 13800V hingga 4160V
Transformer yang dipasang pada tiga fase terdapat dalam dua konfigurasi dasar: Radial dan Loop feed, yang dipilih berdasarkan jenis sirkuit di mana transformator akan dipasang.Transformator 3 fase pad dipasang menggunakan aluminium atau tembaga lilitan dan dioptimalkan untuk memaksimalkan efisiensi dan jejak.
Transformer tiga fase yang dipasang pada pad dirancang dan diproduksi sesuai dengan standar ANSI, DOE, IEEE, CSA dan IEC. Dengan tegangan tinggi hingga 34,5 kV dan peringkat hingga 10MVA.Ini bisa menjadi tegangan tunggal atau tegangan ganda.

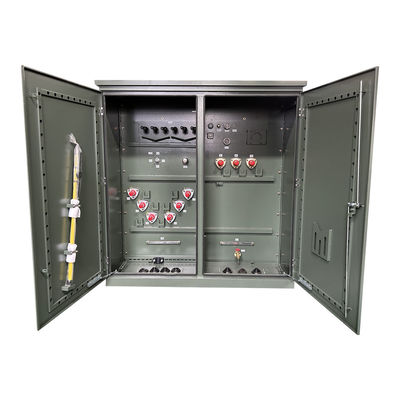

Struktur
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 5 MVA (5000 KVA) |
| Tegangan Utama | 13800V |
| Kelas Tegangan Utama | Kelas 25 kV |
| BIL Utama | 125 KV |
| Tegangan sekunder | 4160V |
| Kelas Tegangan Sekunder | Kelas 5 kV |
| BIL sekunder | 60 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi (Biasa) | 50,0-7,5% |
| Standar Efisiensi (s) | Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Rating Pulse Drive | N/A |
| Cairan isolasi | Biodegradable Natural Vegetable Oil Ester Insulating Fluid - Non-PCB Fluid |
| Kapasitas cairan (minyak) * | 700 galon |
| Berat cairan (minyak) * | 5,390 Pounds |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 65 dBA |
| Bahan Tangki | Baja Lapisan |
| Dimensi* | 96''-W x 108''-D x 94''-H |
| Berat kering (tanpa minyak) * | 10462 Pounds |
| Ratings | |
| Memenuhi/melampaui DOE 2016 Efisiensi Rating | |
| Memenuhi ANSI / IEEE C57.12.00 | |
| Efisiensi % | 98.20% |
| Tidak ada kerugian beban (dalam watt)) | +/- 8,889W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 34,996W |
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Deskripsi:
1) Strukturnya kompak dan wajar, dan volumenya kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2)Konstruksi tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keamanan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3)Ada berbagai skema pasokan listrik bagi pengguna untuk dipilih, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau pasokan daya ganda;
4)S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5)Sepasang sekering (sekering perlindungan cadangan + sekering plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
6) Konektor kabel 200A dapat disambungkan dan dilepas di bawah beban, dan dapat dioperasikan sebagai saklar beban dalam keadaan darurat.
7) Pengelompokan mengadopsi koneksi Dyn11 dan inti besi mengadopsi struktur tiga fase empat kolom, sehingga produk dapat berjalan di bawah beban asimetris, dan titik netral tidak melayang,Tegangan stabil, kualitas catu daya tinggi, lemari panas, kebisingan rendah, dan kinerja perlindungan petir yang baik;
8)Kabinet mengadopsi desain anti korosi dan perawatan cat semprot khusus, indah dan baru, cocok untuk berbagai lingkungan, dan mencapai efek mempercantik kota.
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diharuskan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
