750Kva Transformator listrik tiga fase yang dipasang pada pad 13200V sampai 480V

Nama merek:	WINLEY
Nomor Model:	S-750/15
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL/cUL,CE,ISO

Fase:

Tiga fase

Kapasitas:

750kVA

Tegangan Utama:

13200V

Tegangan sekunder:

480Y/277

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Grup vektor:

Kenaikan suhu:

Impedansi:

5,75%

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

480V Pad Mounted Transformer

13200v Pad Mounted Transformer

750Kva Transformer Pad Mounted

Deskripsi Produk

750Kva Transformator listrik tiga fase yang dipasang pada bantalan 13200V sampai 480V

Transformer pad-mounted dibuat dalam kekuatan nominal hingga 10000 kVA,voltase tinggi hingga 34,5 kV.dan diuji sesuai dengan standar termasuk CSA, IEEE c.57, dan DOE sesuai yang berlaku.Transformator yang dipasang pad diisi minyak dan memiliki desain tahan tamper. Transformator dibagi menjadi dua bagian, kabin depan dan kabin belakang.

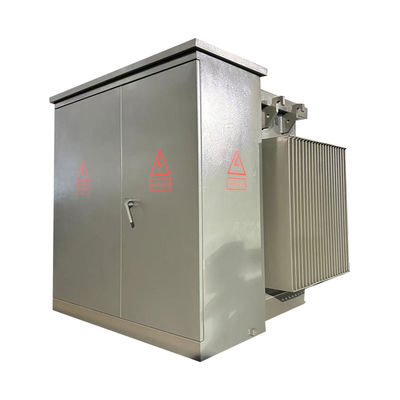

750Kva Transformator listrik tiga fase yang dipasang pada pad 13200V sampai 480V 0

struktur produk

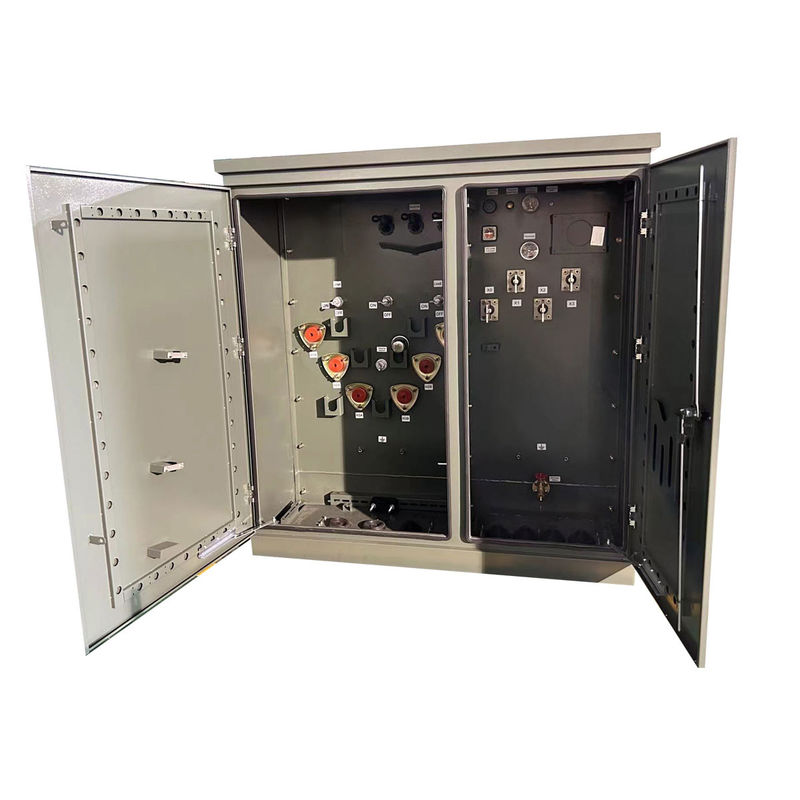

Pad Mounted Transformer memiliki dua struktur tata letak: Loop Feed dan Radial Feed. Anda dapat memilih sesuai dengan kebutuhan garis grid.Gambar di bawah ini adalah loop feed dan transformer radial feed yang diproduksi oleh Lvbian untuk pasar Amerika Utara.

750Kva Transformator listrik tiga fase yang dipasang pada pad 13200V sampai 480V 1

Fitur

− Baja ringan, tangki stainless steel opsional
− Pintu kunci tiga titik untuk keamanan
− Siling yang bisa dilepas untuk pemasangan yang mudah
-Pengikat kabinet baja tahan karat dan tongkat pemasangan
Kabinet berbolt dengan ambang pintu yang bisa dilepas memiliki kedalaman sebagai berikut:
19 "dedp untuk 300kva sampai 750kva
22 "dalam untuk 1000kva melalui 1500kva
24 "dalam untuk 2000kva melalui 3750kva
30 "dalam untuk 5000kva melalui 7500kva
− Konstruksi depan hidup & konstruksi depan mati
− Penghalang kompartemen HV/LV baja
− Plug pembuangan minyak untuk 500 kVA dan di bawahnya
− 1 ′ katup pembuangan dengan pemindai sampel untuk 750 kVA dan di atas

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Jenis pasokan transformer	Masukan loop
Operasi	Operasi step-down (Tidak disetujui untuk step-up)
Fase	Tiga Fase
Kapasitas	750 KVA
Kelompok vektor	DYN1
Tegangan Utama	13200V
Kelas Tegangan Utama	Kelas 15 kV
Phasor Utama	Delta
BIL Utama	95 KV
Tegangan sekunder	480Y/277
Kelas Tegangan Sekunder	1Kelas 2 kV
Phasor sekunder	Wye-N
BIL sekunder	30 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Standar Efisiensi (s)	Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	58 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	304 Baja tahan karat
Efisiensi %	99.20%
Total kerugian beban (dalam watt) pada 50%	+/- 2,567W

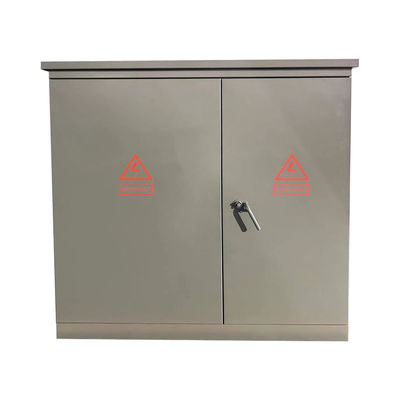

Gambar teknis

750Kva Transformator listrik tiga fase yang dipasang pada pad 13200V sampai 480V 2

Spesifikasi

Transformer yang dipasang pada tiga fase
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian (W)
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
