Transformator yang dipasang pada pad fase tunggal

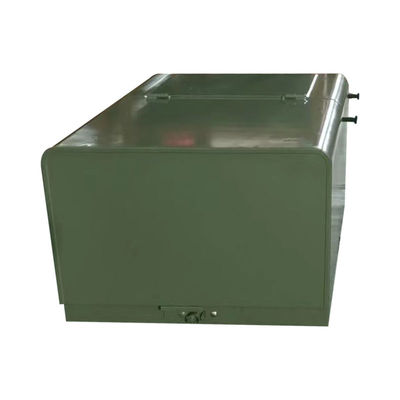

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal

Semua Kategori

Transformator Isolasi Tiga Fasa

Transformator yang dipasang pada tiga fase

Transformator yang dipasang pada pad fase tunggal

Transformator yang Dipasang di Tiang

Transformator Kontrol Industri

Transformator Kontrol Fase Tunggal

Transformator Isolasi Toroidal

Transformator Tipe Kering Tiga Fasa

Transformator Otomatis Tiga Fasa

Reaktor Tiga Fasa

Hubungi Kami

Mr. Steven

steven@winley-electric.com

86-18650108051

Hubungi sekarang

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal

Nama merek:	WINLEY
Nomor Model:	D-200/35
MOQ:	1 unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Fase:

Fase tunggal

Kapasitas yang ternilai:

200KVA Atau Disesuaikan

Tegangan Utama:

34.5KV

Tegangan sekunder:

120/240

Kelas Pendingin:

ONAN; PADA; Self-Cooled Didinginkan sendiri

Impedansi:

10,5-6,0% Tipikal

Bahan Penggulung:

Tembaga/Aluminium

Efisiensi:

99,20%

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

Transformator yang dipasang pada pad fase tunggal

12470v Transformator yang dipasang pada Pad

240V Pad Mounted Transformer

Deskripsi Produk

50kva Pad Mounted Transformer 12470V/240V Single Phase Distribution Transformer

WINLEY ¢ ¢ transformer distribusi pad-mounted fase tunggal dirancang sesuai dengan ANSI, IEEE,Standar NEMA dan Departemen Energi dan dibangun untuk memungkinkan operasi yang aman dan andal di jaringan distribusi listrik bawah tanahTransformer kami dirancang untuk dipasang di sistem distribusi radial atau loop feed dan dapat dikonfigurasi untuk memenuhi persyaratan switching dan perlindungan yang ditentukan.

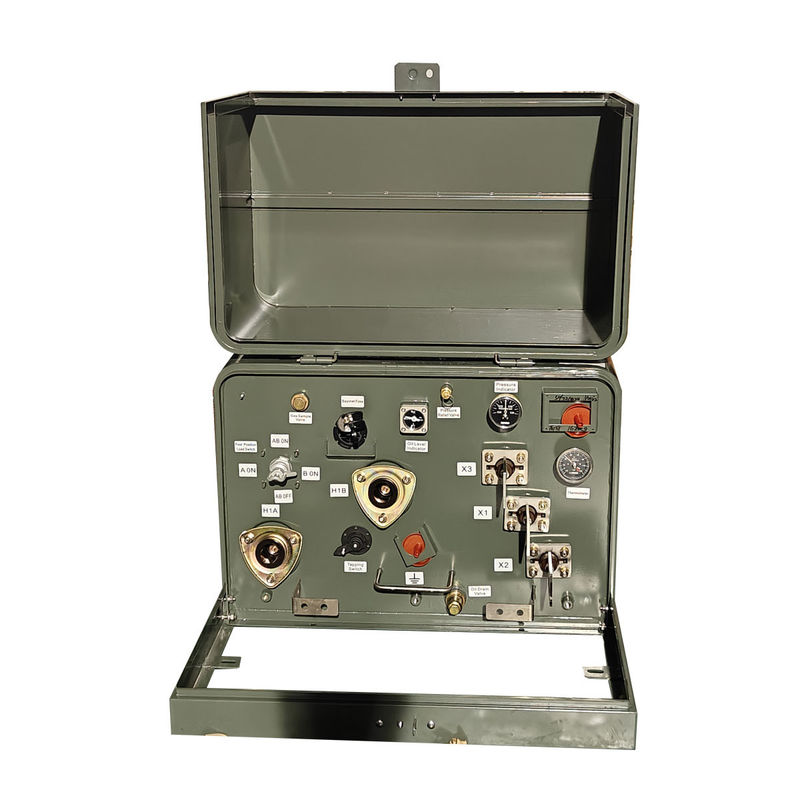

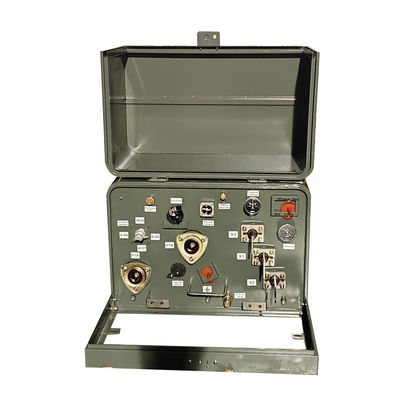

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 0

Fitur Standar

Tangki bermahkota dengan ketentuan untuk mengangkatTamper proof hinged door Captive Penta head door locking bolt
Siling yang bisa dilepas
Stand parkir untuk istirahat beban utama
konektor
HV Buluh sumur untuk konektor depan mati
Alat penghilang tekanan otomatis Penuh minyak mineral
Ketentuan pengantar tangki1⁄2 NPT Fill Plug dan Drain Plug
Bayonet Fuse berkoordinasi dengan IsolationLink

Data utama

Jenis Transformer	Pad dipasang, kompartemen
Jenis pasokan transformer	Masukan loop
Fase	Fase Tunggal
Kapasitas	75 KVA
Tegangan Utama	12000V
BIL Utama	95 KV
Tegangan sekunder	120/240 (L-N-L)
Phasor sekunder	Fase Tunggal Ganda Penggulung
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	ONAN; Dingin Sendiri
Impedansi	2%
Jenis Koneksi Utama	Front mati
Rating switch pemutus beban	200-Amp, 15 kV
Berat cairan (minyak) *	595.24 Pounds
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	51 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut atau di bawahnya
Bahan inti	Baja Berorientasi Biji
Pemasangan	Pad Mount
Dimensi*	51.4''-W x 45.67''-D x 41.53''-H
Berat kering (tanpa minyak) *	617.28 Pounds
Ratings	Memenuhi/melampaui DOE 2016 Efisiensi Rating
Efisiensi	99.00%
Total kerugian beban (dalam watt) *	+/- 1092W

Menggambar

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 1

Spesifikasi

Transformator berfase tunggal 25kva-500kva
Kapasitas nominal ((kVA)	Tinggi	Tegangan rendah (v)	Simbol Koneksi	Standar	Impedansi sirkuit pendek ((%)	Efisiensi
	Tegangan (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Aksesoris

Foto pabrik

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 3

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 4

Proses produksi

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 5

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 6

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 7

Trafo Terpasang Pad 50kva 12470V/240V Trafo Distribusi Fasa Tunggal 8

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
