200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE

Nama merek:	WINLEY
Nomor Model:	D-200/35
MOQ:	1 unit
harga:	$1000-$10000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

CE,ISO

Fase:

Fase tunggal

Kapasitas yang ternilai:

200KVA Atau Disesuaikan

Tegangan Utama:

34.5KV

Tegangan sekunder:

120/240

Kelas Pendingin:

ONAN; PADA; Self-Cooled Didinginkan sendiri

Impedansi:

10,5-6,0% Tipikal

Bahan Penggulung:

Tembaga/Aluminium

Efisiensi:

99,20%

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

Transformator 200Kva mati yang dipasang pada pad depan

Transformator yang dipasang pada bantalan depan

34.5KV mati depan pad dipasang trafo

Deskripsi Produk

Transformator 200Kva yang dipasang pada pad depan mati fase tunggal 34,5KV hingga 240V ANSI IEEE

Kapasitas nominal transformer pad-mounted monophased adalah 15-250 kVA. Transformer pad-mounted monophased umumnya digunakan di tempat-tempat di mana daya monophased diperlukan untuk penggunaan sipil,seperti peralatan rumah tangga, dll, dan kapasitasnya relatif lebih kecil daripada trafo pad-mounted tiga fase. memenuhi standar berikut: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, dll.

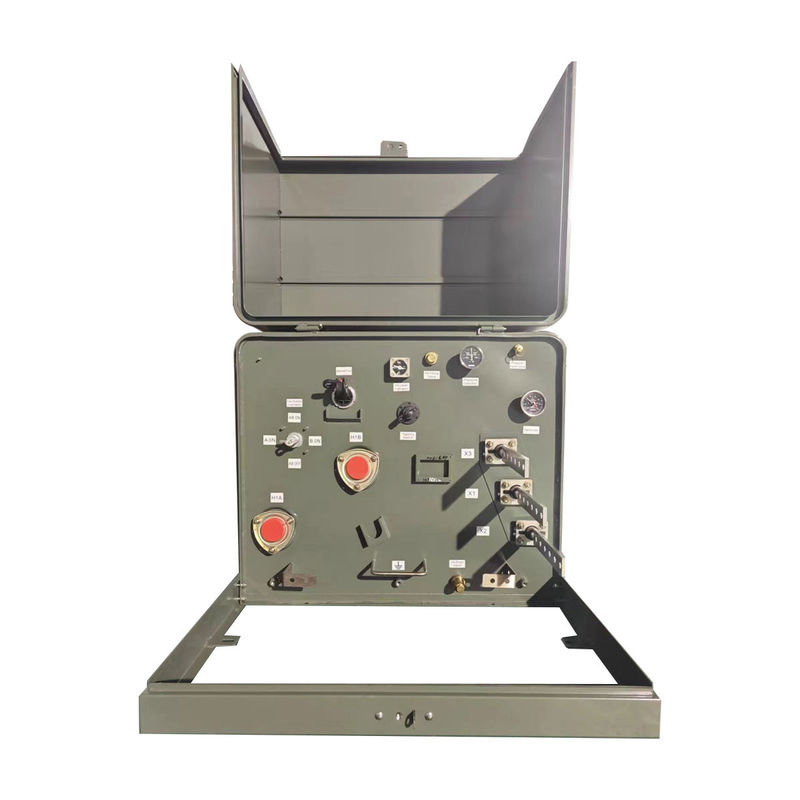

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 0

Fitur

Sistem mutu ISO 9001
Memenuhi standar efisiensi energi DOE atau melebihi standar ANSI/IEEE dan NEMA
Lapisan tangki melebihi IEEE Std C57.12.28TM-2005 dan IEEE Std C57.12.29TM-2005 standar (hanya unit stainless steel)
Kepatuhan penuh dengan IEEE Std C57.12.28TM-2005 standar persyaratan integritas kandang
1. Perangkat pengurangan tekanan
2Persediaan pengisian dan pembuangan cairan
3Papan nama yang terukir laser
4. kantong kunci mengambang untuk penyelarasan mudah
5. Deskripsi decal bushing
6.Tutup tangki berkubah las
7Klik di sini untuk mendapatkan gambar Transformer.
8. Strip tamper dari bahan tidak korosif
9. Tangki mahkota
10. Siling yang bisa dilepas
11. Pintu gantung dengan pin gantung stainless steel dan tong
12. Ground strap dari X2 ke tangki tanah
13. HV bushing sumur untuk konektor siku depan mati
14. sumur bantalan tegangan tinggi-200A dan bantalan tegangan rendah

Data utama

Jenis Transformer	Pad yang dipasang, tipe kompartemen I
Konfigurasi Transformer	Pad yang diisi cairan dipasang
Jenis pasokan transformer	Umpan radial
Fase	Fase Tunggal
Kapasitas	200 KVA
Tegangan Utama	34500V
Kelas Tegangan Utama	Kelas 35 kV
Phasor Utama	Delta
BIL Utama	150 KV
Tegangan sekunder	120/240 (L-N-L)
BIL sekunder	30 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	ONAN; Dingin Sendiri
Impedansi	10,5-6,0% Tipikal
Standar Efisiensi (s)	Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE
K-Factor Rating (Harmonic Mitigation)	K-1 (Standar)
Rating Pulse Drive	N/A
Cairan isolasi	Minyak Mineral - Cairan Non-PCB - Cairan Non-PCB
Kapasitas cairan*	110 galon
Indikator Tingkat Cairan	Pengukur analog
Indikator suhu	Pengukur analog
Indikator tekanan/vakum	Pengukur analog
Bahan Penggulung	Aluminium
Rating suhu lingkungan	40°C
Tingkat Suara	55 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut atau di bawahnya
Dimensi*	55.12''-W x 51.18''-D x 33.07''-H
Ratings	Memenuhi/melampaui DOE 2016 Efisiensi Rating
Efisiensi	99.20%
Tidak ada kerugian beban (dalam watt) *	+/- 683W
Kerugian beban (dalam watt) *	+/- 2,763W

Menggambar

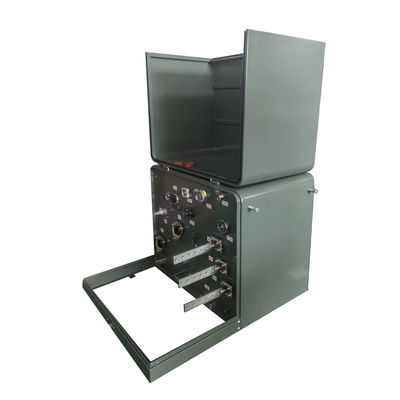

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 1

Spesifikasi

Transformator berfase tunggal 25kva-500kva
Kapasitas nominal ((kVA)	Tinggi	Tegangan rendah (v)	Simbol Koneksi	Standar	Impedansi sirkuit pendek ((%)	Efisiensi
	Tegangan (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Aksesoris

Proses produksi

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 3

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 4

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 5

200Kva Single Phase Dead Front Pad Mounted Transformer 34.5KV hingga 240V ANSI IEEE 6

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
