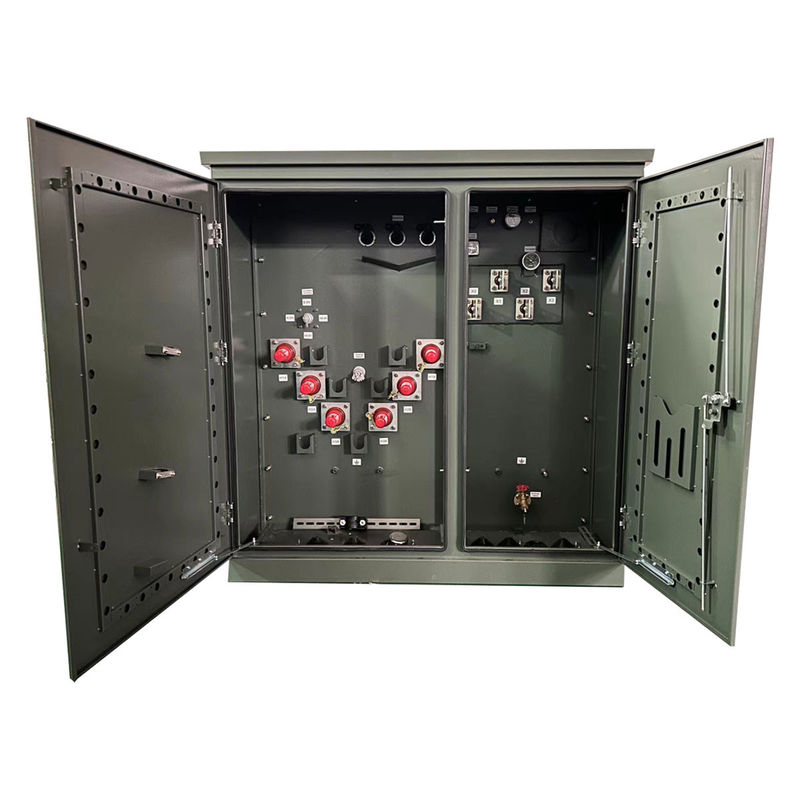

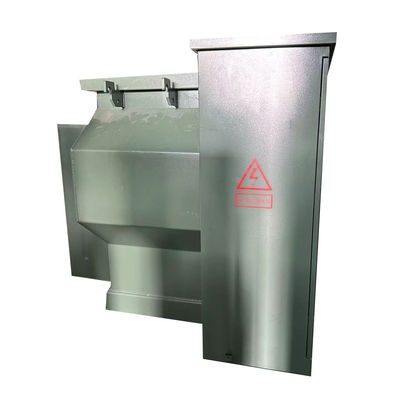

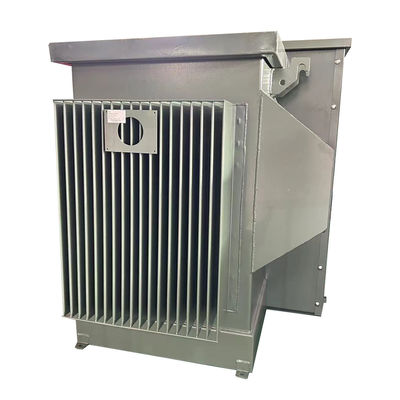

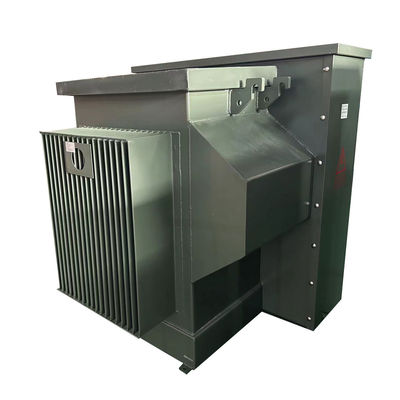

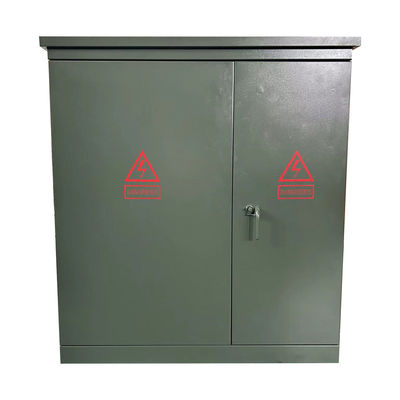

Minyak Transformer Listrik 75Kva Tiga Fase Pad Dipotong 13.2KV hingga 208V

Nama merek:	WINLEY
Nomor Model:	S-75/15
MOQ:	1 unit
harga:	$5000-$150000
Rincian kemasan:	Kasus kayu lapis
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

UL,CE,ISO

Fase:

Tiga fase

Kapasitas:

75KVA

Tegangan Utama:

13200GrdY/7620

Tegangan sekunder:

208Y/120

Kelas Pendingin:

KNAN; KNAN; Self-Cooled Didinginkan sendiri

Jenis Umpan Transformator:

Pakan loop

Kenaikan suhu:

Frekuensi:

60 Hz

Menyediakan kemampuan:

1000set/bulan

Menyoroti:

Transformator listrik yang dipasang pada bantalan minyak

Transformator listrik yang dipasang pada bantalan 75Kva

Deskripsi Produk

300Kva Tiga fase pad dipasang Transformer Loop Feed 12470GrdY/7200 untuk 480Y/277

Ringkasan

WINLEY menawarkan lini lengkap transformer distribusi yang diisi cairan ThreePhase Pad-Mounted yang memenuhi standar ANSI®/IEEE® yang berlaku. Dengan tegangan tinggi hingga 34,5 kV dan nilai hingga 5,000 kVA,Hal ini cocok untuk tegangan tinggi dan kapasitas besar kesempatan, seperti pembangkit listrik, konsumsi daya industri, dll. Dalam beban tinggi, skenario tegangan tinggi,Transformer yang terendam minyak memiliki kinerja dan stabilitas yang lebih baik.

Minyak Transformer Listrik 75Kva Tiga Fase Pad Dipotong 13.2KV hingga 208V 0

struktur produk

Minyak Transformer Listrik 75Kva Tiga Fase Pad Dipotong 13.2KV hingga 208V 1

Data utama

Jenis Transformer	Pad dipasang, tipe kompartemen
Konfigurasi Transformer	Pad yang diisi cairan dipasang
Jenis pasokan transformer	Masukan loop
Fase	Tiga Fase
Kapasitas	75 KVA
Kelompok vektor	Tidak.
Tegangan Utama	13200GrdY/7620
Kelas Tegangan Utama	Kelas 15 kV
Phasor Utama	Wye yang dibumi
BIL Utama	95 KV
Tegangan sekunder	208Y/120
Kelas Tegangan Sekunder	1Kelas 2 kV
Phasor sekunder	Wye-N
BIL sekunder	30 KV
Frekuensi	60 Hz
Peningkatan Suhu	65°C
Peringkat Isolasi	Kelas E Isolasi - 120°C, 248°F
Kelas pendinginan	KNAN; Dingin Sendiri
Tap Changer	Penukar ketukan 5 posisi
Impedansi	20,70-5%
Bahan Penggulung	Tembaga
Rating suhu lingkungan	40°C
Kisaran suhu operasi lingkungan	-40°C sampai +40°C (-50°F sampai +104°F)
Tingkat Suara	51 dBA
Ketinggian (Altitude)	3300ft (1000 meter) di atas permukaan laut
Bahan inti	Baja Berorientasi Biji
Bahan Tangki	Baja Lapisan
Dimensi*	61 W x 43 D x 69 H
Total Berat (Dikemas Cairan) *	2,160 lb
Ratings	Memenuhi/melampaui DOE 2016 Efisiensi Rating
Efisiensi %	98.90%
Total kerugian beban (dalam watt) pada 50%	+/- 413W

Gambar teknis

Minyak Transformer Listrik 75Kva Tiga Fase Pad Dipotong 13.2KV hingga 208V 2

Fitur-fitur standar

• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.
• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) keran kapasitas penuh 2,5% di atas dan di bawah nominal.
• Satu lubang tangan 10×18 (atau 14×25) di penutup tangki trafo.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan standar ANSI terbaru

Spesifikasi

Transformer yang dipasang pada tiga fase
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian (W)
Kekuatan nominal (KVA)	Tegangan Tinggi (KV)	Tegangan rendah (V)	Kerugian tanpa beban (W)	Kerugian saat beban (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Proses produksi

FAQ

1T: Dapatkah saya memiliki pesanan sampel?

A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2T: Berapa waktu?

A: Masa produksi massal 15-25 hari.

3T: Berapa lama garansi?

A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.

4T: Apakah OEM/ODM tersedia?

A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.

Layanan khusus:

a. Warna yang disesuaikan dan fungsi khusus.

b. Kotak khusus.

c. Mencetak logo pelanggan.

d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.

5. T: Bagaimana untuk mengontrol kualitas produk?

A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.

Tag:

Trafo Jenis Minyak Tungku

trafo step down 239V Ke 1400V

Trafo Jenis Minyak 3000KVA
