Jenis transformator: | Transformer Distribusi Overhead | Kapasitas: | 10 KVA Atau Disesuaikan |
---|---|---|---|
Metode Pendinginan: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Kenaikan suhu: | 65° |
Tegangan Utama: | 12470V | Tegangan sekunder: | 240/120 |
Bahan inti: | Baja silikon | Standar Efisiensi: | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
Cahaya Tinggi: | 10Kva tiang dipasang Transformator distribusi,12470V 240V Transformator distribusi dipasang,10Kva Transformer Distribusi Fase Tunggal |

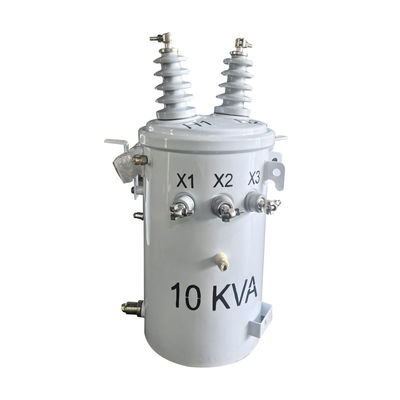

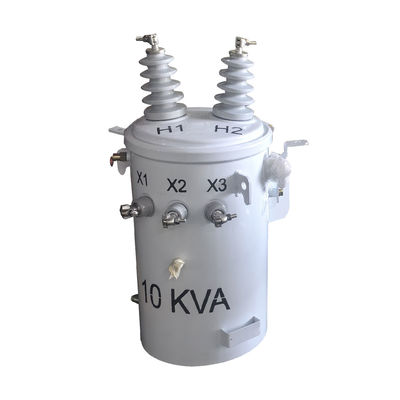

10Kva Single Phase Pole Mounted Distribution Transformer 12470V sampai 240V DOE 2016 CSA ANSI/IEEE
Transformator adalah struktur silinder penyegelan. masing-masing yang ditetapkan dengan perangkat pengantar tanah, kait, lug pendukung dan satu atau dua bantalan tegangan tinggi pada penutup,low voltage bushing pada dinding tangki dan eyeboltPengganti ketukan harus disesuaikan berdasarkan instruksi setelah mati.
Daftar produk
Pemanas tunggal hingga 167 kVA
Pemanas tiga fase hingga 315 kVA
Tegangan primer hingga 36 kV
Tegangan sekunder hingga 480 V
Jenis pendingin: ONAN
Cairan yang tersedia: minyak mineral dan cairan ester
Data utama
Jenis Transformer | Transformer distribusi atas, tipe konvensional |
Fase | Fase Tunggal |
Kapasitas | 10 KVA |
Tegangan Utama | 12470 |
Kelas Tegangan Utama | Kelas 25 kV |
Tegangan sekunder | 120/240V (L-N-L) |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
Tingkat Suara | 48 dBA |
Bahan Tangki | 304 Baja tahan karat |
Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
Efisiensi | 98.30% |
Tidak ada kerugian beban (dalam watt) | +/- 47W |
Kerugian beban penuh (dalam watt) | +/- 156W |
Total kerugian beban (dalam watt) | +/- 203W |
Menggambar
Spesifikasi
10kva-500kva Transformator terendam minyak satu fase | ||||||
Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
Tegangan (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
