| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | H-25/13.8 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Jenis transformator: | Trafo Distribusi Overhead, Tipe Konvensional | Kapasitas: | 25 KVA Atau Disesuaikan |
|---|---|---|---|
| Fase: | Fase tunggal | Kenaikan suhu: | 65°C |
| Tegangan Utama: | 13800V | Tegangan sekunder: | 240/480V |
| Frekuensi: | 60 Hz | Bahan Penggulung: | Tembaga |
| Cahaya Tinggi: | 13Transformator distribusi yang diisi minyak.8KV,Transformator distribusi yang dipasang di tiang yang diisi minyak,Transformator distribusi 25kva yang dipasang pada tiang |
||

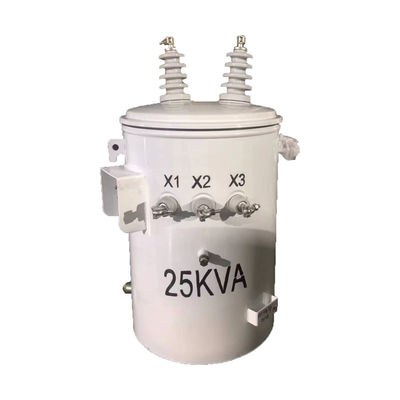

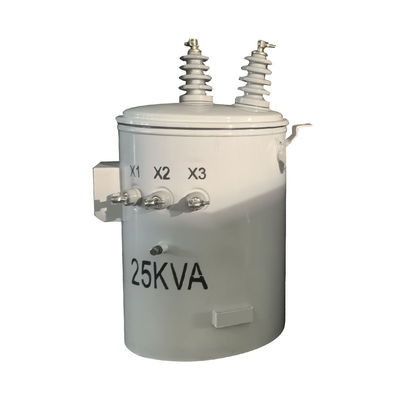

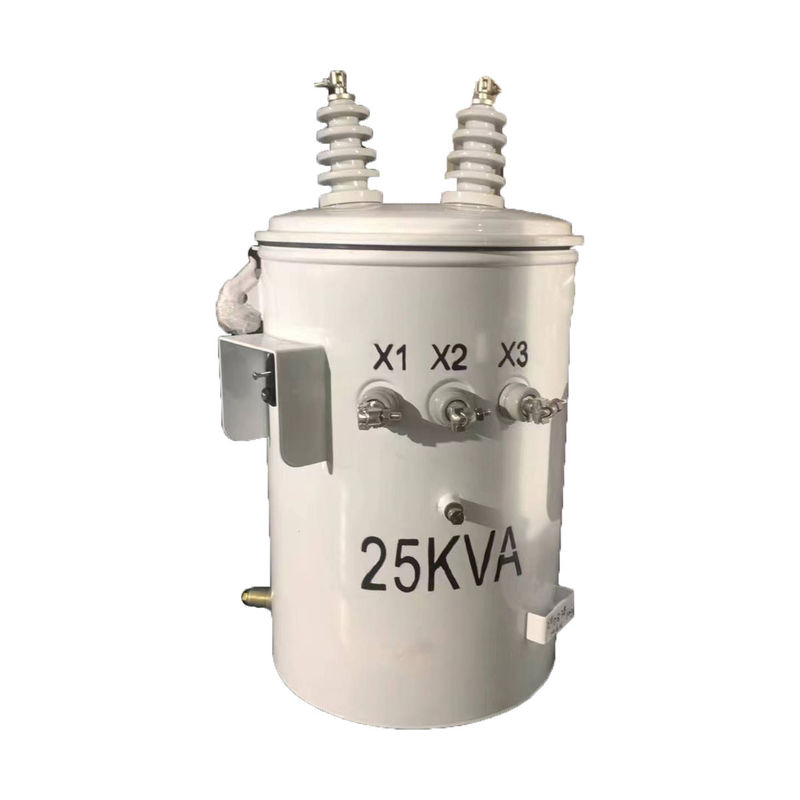

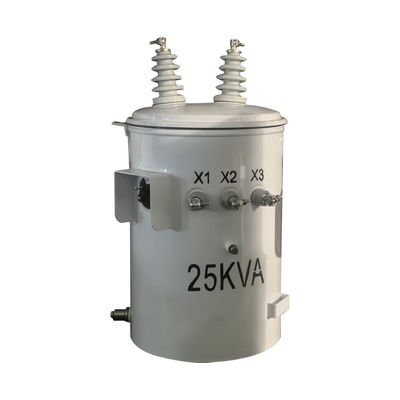

Transformator distribusi satu fase 25kva yang diisi minyak dan dipasang di tiang 13,8KV 34,5KV hingga 240V
WINLEY ′ transformer distribusi satu fase, minyak diisi, tiang dipasang dirancang untuk melayani beban distribusi atas hunian.pencahayaan industri dan aplikasi daya yang beragam. Transformer ini dirancang untuk kondisi aplikasi yang biasanya ditemui pada sistem distribusi listrik utilitas. tipe CSP, CP, SP dan S semua tersedia.2008 Disertifikasi
Fitur Struktural
1Tutup tangki memiliki bantalan porselen tegangan tinggi yang dilengkapi dengan terminal cincin, yang dapat menampung kabel aluminium atau tembaga.
2Struktur jahitan melingkar penutup tangki memastikan distribusi tegangan yang merata dan penyegelan yang dapat diandalkan.
3Bolt ring pada dinding tangki berfungsi sebagai bushing tegangan rendah dan terminal dan dilapisi tin.
4Item ini dilengkapi dengan katup tekanan yang mampu menutup sendiri.
5Menurut standar ANSI, gantungan suspensi trafo di bagian atas dan bawah sesuai.
6Terminal tanah di tangki adalah terminal tanah bolt cincin.
Data utama
| Jenis Transformer | Transformer distribusi atas, tipe konvensional |
| Konfigurasi Transformer | Tulang yang Dipenuhi Cairan Dipasang |
| Fase | Fase Tunggal |
| Kapasitas | 25 KVA |
| Tegangan Utama | 13800V |
| Tegangan sekunder | 240/480V (L-N-L) |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| Bahan Penggulung | tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 48 dBA |
| Total kerugian beban (dalam watt) | +/- 481W |
Menggambar
Spesifikasi
| 10kva-500kva Transformator terendam minyak satu fase | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
