| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-100/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas yang ternilai: | 100KVA |
|---|---|---|---|
| Tegangan Utama: | 34500GrdY/19920V | Tegangan sekunder: | 240/120V |
| Frekuensi: | 60 Hz | Bahan Penggulung: | Tembaga/Aluminium |
| Efisiensi: | 99,10% | ||
| Cahaya Tinggi: | DOE 2016 Transformer Distribusi Pad Mounted,Transformator distribusi yang terpasang pada pad terendam minyak,Transformator distribusi yang dipasang pada pad fase tunggal |
||

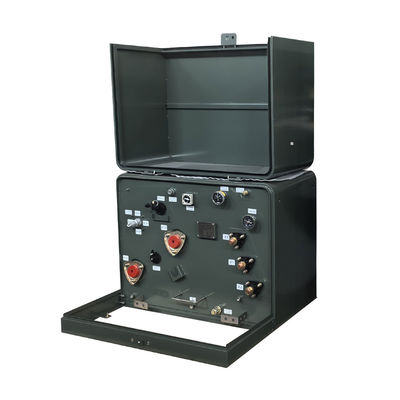

100Kva Single-Phase Pad-Mounted Distribution Transformer Oil-Immerged Meets DOE 2016 34,5KV sampai 220V
Kapasitas nominal transformer pad-mounted monophased adalah 15-250 kVA. Transformer pad-mounted monophased umumnya digunakan di tempat-tempat di mana daya monophased diperlukan untuk penggunaan sipil,seperti peralatan rumah tangga, dll, dan kapasitasnya relatif lebih kecil daripada trafo pad-mounted tiga fase. memenuhi standar berikut: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, dll.
struktur

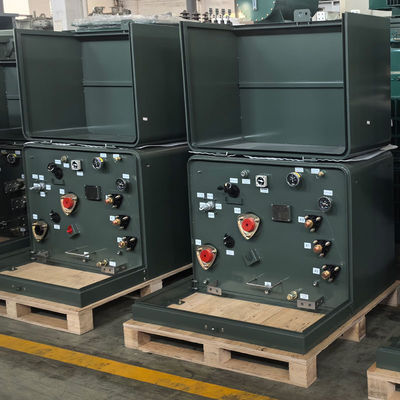

Foto pabrik
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen I & II |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 100 KVA |
| Tegangan Utama | 34500GrdY/19920 |
| Kelas Tegangan Utama | Kelas 35 kV |
| BIL Utama | 150 KV |
| Tegangan sekunder | 240/120 (L-N-L) untuk distribusi 120/240V |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi | 10,7-2,7% Tipikal |
| Kesepakatan Penghentian Utama | Pengaturan ANSI Tipe I |
| Penghentian Utama | Bolong Integral dengan Clamping Eksternal dengan Studs yang Dapat Dihapus, 200A Dead Break |
| Rating switch pemutus beban | 200-Amp, 35 kV, 10kArms |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Peringkat kandang | NEMA 3R Kabin Kabel Tahan Cuaca, Tangki yang Disegel |
| Dimensi* | 36.5''-W x 42.5''-D x 36''-H |
| Berat kering (tanpa minyak) * | 749.56 lb |
| Total Berat (Dikemas Cairan) * | 2,024.36 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi | 99.10% |
| Tidak ada kerugian beban (dalam watt) * | +/- 273W |
| Kerugian beban (dalam watt) * | +/- 1,105W |
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Menggambar
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
