| Nama merek: | WINLEY |
| Nomor Model: | S-5000/35 |
| MOQ: | 1 unit |
| harga: | $5000-$150000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

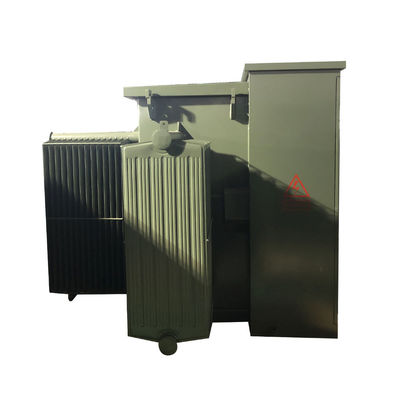

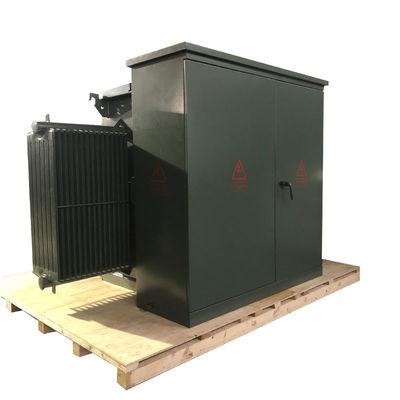

5000 kVA Pad Mount Tiga-Fase Oil-Dimmered Distribution Transformer 35kv
WINLEY menyajikan berbagai transformer distribusi tiga fase pad-mounted yang memenuhi standar ANSI®/IEEE® yang relevan.Berkapasitas untuk menangani tegangan tinggi hingga 34.5 kV dan nilai hingga 5.000 kVA, transformator ini sangat ideal untuk aplikasi yang menuntut tegangan tinggi dan kapasitas yang besar, termasuk substasiun listrik dan konsumsi daya industri.
Struktur
1) Bagian trafo dan bagian kabinet kontrol dari variasi Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi bisa dua jenis minyak titik api tinggi atau minyak biasa.

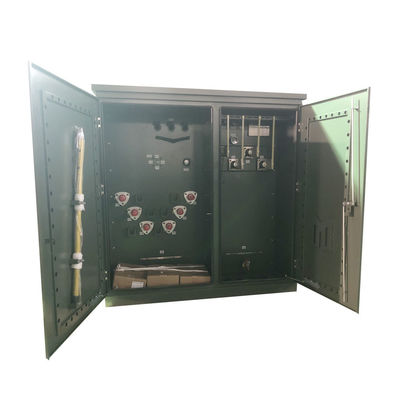

2)Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.
3)Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang penggerak saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.
Kinerja
1.menggunakan struktur penyegelan tangki bergelombang, kandang, untuk mencegah kontak dengan udara, air yang bersentuhan dengan trafo, mengurangi tingkat penuaan minyak,untuk memperpanjang umur transformator; Melalui deformasi elastis dari bergelombang untuk menyesuaikan perubahan volume transformer minyak panas bilges dingin menyusut.
2. struktur produk untuk jenis luar, bantal bebas minyak, antifouling tingkat tinggi;; dalam periode penggunaan normal tanpa penggantian minyak trafo, benar-benar bebas pemeliharaan,untuk memastikan operasi yang aman dan keandalan jaringan.
3. transformator memiliki perangkat keamanan tekanan pelepasan, ketika tekanan kegagalan transformator terlalu tinggi,dapat dilepaskan dengan aman dan dapat diandalkan melalui katup tekanan untuk mencegah ekspansi kecelakaan.
Data utama
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi step-down (Tidak disetujui untuk step-up) |
| Fase | Tiga Fase |
| Kapasitas | 5 MVA (5000 KVA) |
| Kelompok vektor | YnD1 |
| Tegangan Utama | 34500GrdY/19920 |
| Kelas Tegangan Utama | Kelas 35 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 200 KV |
| Tegangan sekunder | 480V |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Delta |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 50,0% Tipikal |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Rating Pulse Drive | N/A |
| Cairan isolasi | Biodegradable Natural Vegetable Oil Ester Insulating Fluid - Non-PCB Fluid |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 65 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut |
| Peringkat kandang | NEMA 3R Kabin Kabel Tahan Cuaca, Tangki Disegel |
| Dimensi* | 96''-W x 108''-D x 94''-H |
| Berat kering (tanpa minyak) * | 8,040 Pounds |
| Total Berat (Dikemas Cairan) * | 14,330 Pounds |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Fitur | Pengumpulan Penetrasi Bolt Pentahead |
| Efisiensi % | 98.50% |
Gambar teknis
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Aksesoris opsional
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
