| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-150/12.47 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 150 KVA |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200 | Tegangan sekunder: | 480Y/277 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Bahan Penggulung: | Tembaga |
| Impedansi (Khas): | 5,75% | Efisiensi: | 99,00% |
| Cahaya Tinggi: | 150 Kva Transformer Pad,480V Pad Mounted Transformer,Transformator 3 Fase Pad |
||
150 Kva 3 Phase Pad Dipasang Transformer Minyak Merendam Langkah Turun 12,47 KV Ke 480V
Deskripsi
Kami dapat membuat substasi ini sebagai kebutuhan pengguna dan pelanggan di bawah gambar mereka / diagram garis tunggal (SLD) dan kebutuhan.Kami merancang dan memproduksi substasi ini di bawah standar internasional IEC1330,H.V.standar IEC62271-200.
HV & LV kompartemen dengan fungsi selesai.
1) H.V.compartment memiliki berbagai metode pasokan listrik ketika menguji pasokan listrik dalam 1 waktu, juga dapat dipasang dengan peralatan pengujian H.V. untuk memenuhi permintaan pengujian H.V.
2) Kompartemen trafo dapat dipilih S11, S13 atau trafo rendah konsumsi minyak terbenam dan tipe kering trafo.Ruang trafo memiliki sistem pendinginan angin otomatis dan sistem pencahayaan.
3.) Kompartemen tegangan rendah dapat dibuat sesuai dengan kebutuhan pengguna, ia mengadopsi struktur tetap atau dirakit untuk menjadi sistem pasokan listrik, ia memiliki banyak fungsi seperti distribusi cahaya,distribusi daya, daya reaktif, pengujian daya listrik.. dll untuk meningkatkan kualitas distribusi daya dan memuaskan pengguna.
Badan substasi ini terutama memiliki bahan logam, bahan stainless steel, bahan non-logam...yang dapat dipilih oleh pengguna dan pelanggan
Substasiun ini adalah unit distribusi dan pasokan listrik yang sangat penting dalam jaringan listrik kabel. Ini adalah semacam set lengkap pasokan listrik dengan H.V.pengendalian,perlindungan dan konversi,distribusi.. itu digunakan dalam 3 fase AC 50Hz dan ditandai arus max 1600KVA trafo. Ini banyak digunakan di perusahaan industri dan pertambangan, lingkungan perumahan, rumah sakit, mal,bangunan tinggi dan sistem distribusi lainnya.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Fase | Tiga Fase |
| Kapasitas | 150 KVA |
| Kelompok vektor | YY0 |
| Tegangan Utama | 12470GrdY/7200 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Tegangan sekunder | 480Y/277 |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi (Biasa) | 1.2-6.0% Tipikal |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 55 dBA |
| Rating ketinggian | 3300ft (1000 meter) di atas permukaan laut |
| Bahan inti | Baja Berorientasi Biji |
| Bahan Tangki | Baja Lapisan |
| Bahan Kabinet | Baja Lapisan |
| Bahan platform dasar | Baja Lapisan |
| Peringkat kandang | NEMA 3R tahan cuaca |
| Dimensi | 74''-W x 49''-D x 50''-H |
| Berat badan | 2,700 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||

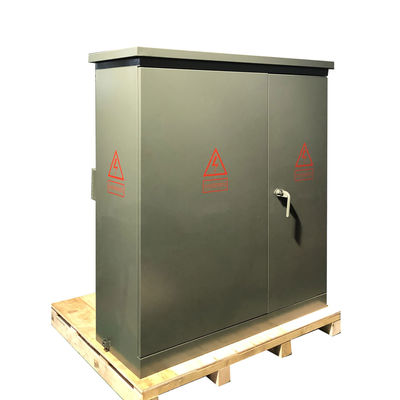

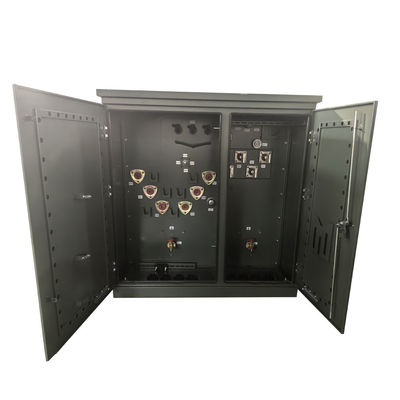

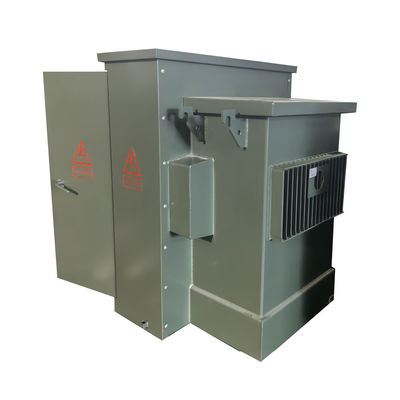

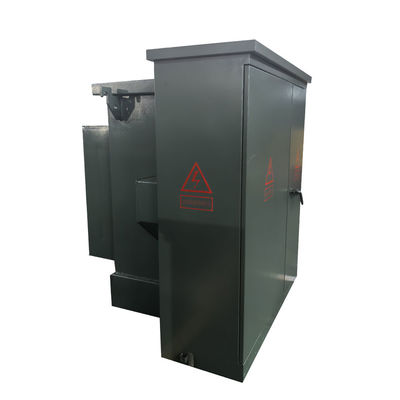

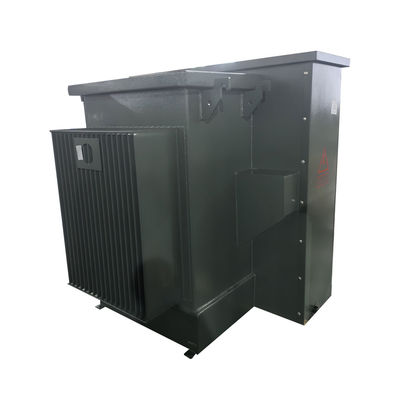

Gambar produk
Kondisi lingkungan untuk penggunaan normal
Ketinggian: tidak lebih dari 1000 meter;
Suhu lingkungan: tidak lebih dari +40°C, tidak lebih rendah dari -25°C, perbedaan suhu rata-rata harian tidak lebih dari 35°C, perbedaan suhu rata-rata tahunan tidak lebih dari 20°C;
Kecepatan angin tidak melebihi 35m/s;
Tidak ada risiko ledakan di lokasi instalasi, tidak ada korosi kimia dan getaran yang parah;
Metode pendinginan: pendinginan udara alami (AN).
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
