| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-3000/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 3000KVA |
|---|---|---|---|
| Tegangan Utama: | 12470V atau disesuaikan | Tegangan sekunder: | 480Y/277 |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | 3000Kva Transformer Pad Mounted,12.47kv Pad dipasang Transformer,13.8kv Transformer Pad Mounted |
||

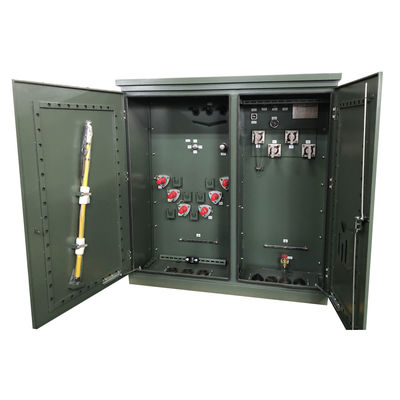

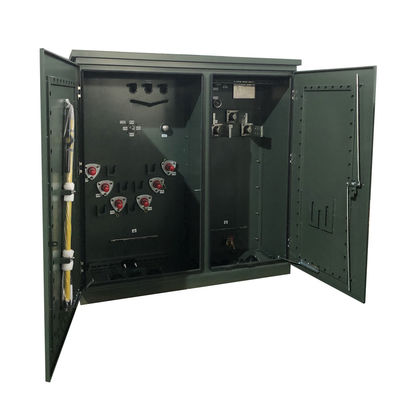

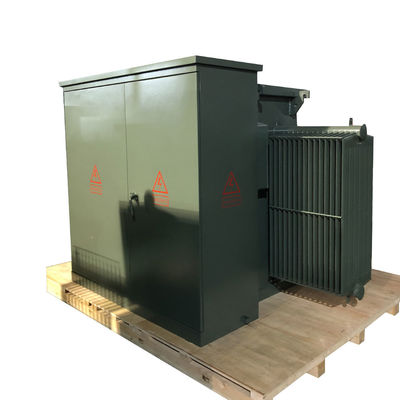

3000mva Tiga Fase Loop Feed Radial Feed 3 Phase Pad Dipasang Transformer 12.47kv 13.2kv 13.8kv
WINLEY menyajikan berbagai transformer distribusi tiga fase pad-mounted yang memenuhi standar ANSI®/IEEE® yang relevan.Berkapasitas untuk menangani tegangan tinggi hingga 34.5 kV dan nilai hingga 5.000 kVA, transformator ini sangat ideal untuk aplikasi yang menuntut tegangan tinggi dan kapasitas yang besar, termasuk substasiun listrik dan konsumsi daya industri.
Struktur
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi step-down (tidak disetujui untuk step-up) |
| Fase | Tiga Fase |
| Kapasitas | 3 MVA (3000 KVA) |
| Kelompok vektor | DYN1 |
| Tegangan Utama | 12470V |
| Tegangan sekunder | 480Y/277 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 50,0-7,5% |
| Berat cairan (minyak) * | 2,545 lb |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 63 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut |
| Dimensi* | 90W x 80D x 83-H |
| Berat kering (tanpa minyak) * | 5,810 lb |
| Total Berat (Dikemas Cairan) * | 12,576 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Fitur | Pengumpulan Penetrasi Bolt Pentahead |
| Total kerugian beban (dalam watt) pada 50% | +/- 12,090W |
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Aksesoris opsional
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
