Fase: | Tiga | Kapasitas yang ternilai: | 5000KVA atau Disesuaikan |
---|---|---|---|
Metode Pendinginan: | AN/AF | frekuensi: | 50/60Hz |
Tingkat isolasi: | F/H | Bahan Berliku: | Aluminium |
Grup vektor: | Dyn11 | Kenaikan suhu: | 100℃ |
Cahaya Tinggi: | 11KV Epoxy resin Dry Distribution Transformers,Transformator distribusi resin epoksi 3 fase,5000K Epoxy resin Distribusi Transformer |

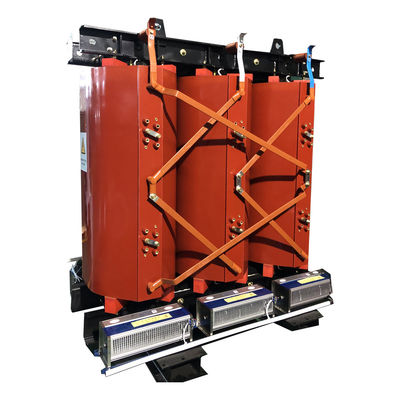

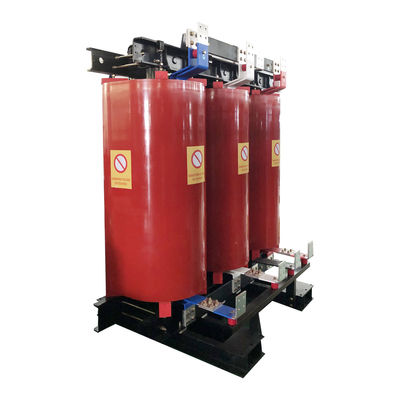

5000K Tiga fase Epoxy-resin tipe kering Distribusi Transformer 11KV
Tiga fase Epoxy-resin tipe kering Transformer sesuai dengan standar IEC726, GB6450, GB/T10228-1997, dengan fitur kehilangan rendah, kompak dan ringan, tingkat kebisingan rendah, kelembaban-bukti,kekuatan mekanik tinggi, tahan api, kemampuan overload yang kuat dan kualitas pembuangan parsial yang rendah.terutama untuk pusat beban berat dan tempat dengan persyaratan perlindungan kebakaran khusus.

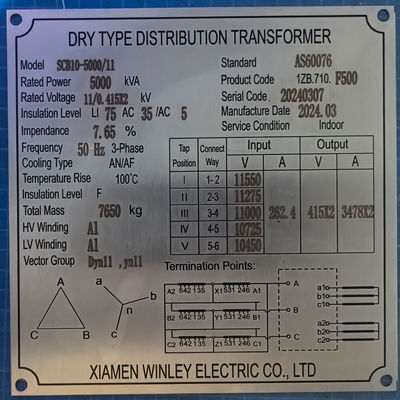

Data Utama
Data spesifikasi trafo 5000kVA | ||||
Tidak, tidak. | Rincian | Unit | Spesifikasi | Perhatikan |
1 | Jenis | ~ | jenis kering, resin cor | |
2 | Kapasitas nominal | kVA | 5000/2500/2500 | |
3 | Tugas | ~ | Tugas terus menerus | |
4 | Nomor Fase | ~ | 3 | |
5 | Tegangan primer | V | 11000 | Delta |
6 | Tegangan sekunder | V | 415/415 (dua tegangan sekunder) | Wye |
7 | Tipe pencetakan | ~ | off-circuit | |
8 | Jangkauan penetrasi | % | ± 2*2,5% | |
9 | Metode pendinginan | ~ | AN/AF | |
10 | Frekuensi nominal | Hz | 50 | |
11 | Kelompok vektor | ~ | Dynyn11 | |
12 | Kelas isolasi | ~ | F | |
13 | Peningkatan suhu | °C | 100 | |
14 | Impedansi | % | 8 | Toleransi ± 5% |
15 | Tidak ada kerugian beban | W | 5000 | Toleransi ± 10% |
16 | Kerugian saat beban ((120°C) | W | 44000 | |
17 | Bahan penggulung | ~ | Aluminium |
Spesifikasi
Kapasitas nominal | Tegangan Tinggi | Rendah | Simbol Koneksi | Tidak ada kerugian beban | Kerugian di atas beban | Tidak ada arus beban | Berat badan | Impendensi Sirkuit Singkat |
(KVA) | (KV) | Tegangan | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Kemasan produk
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
