| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-100/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Kapasitas yang ternilai: | 100KVA | Tegangan Utama: | 34500GrdY/19920 |
|---|---|---|---|
| Tegangan sekunder: | 240/120 (L-N-L) | Fase: | Fase tunggal |
| Metode Pendinginan: | ONAN/KNAN | Efisiensi: | 99,00% |
| frekuensi: | 60 Hz | Kenaikan suhu: | 65°C |
| Cahaya Tinggi: | 34500V 240v Transformator distribusi pad-mounted,Transformator distribusi 100kVA yang dipasang pada pad,Transformator distribusi yang dipasang pada bantalan pakan radial |
||
ANSI single-phase pad-mounted transformer dilengkapi dengan kabinet clamshell untuk memudahkan pembukaan dan akses yang tidak terhambat ke koneksi.Versatilitas desain memungkinkan berbagai konfigurasi perlindungan dan switch.

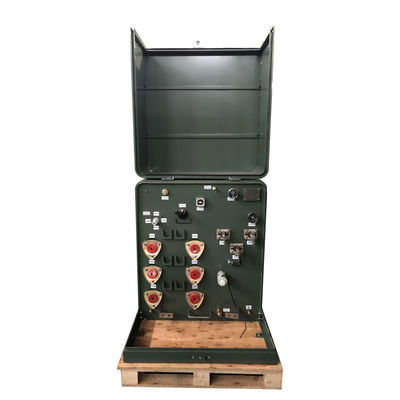

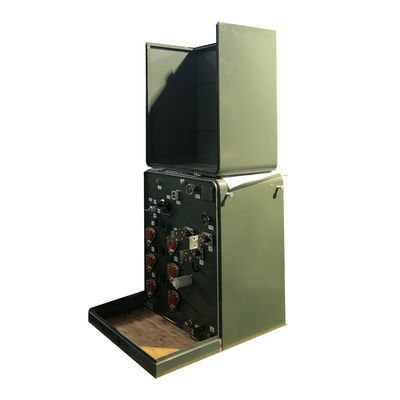

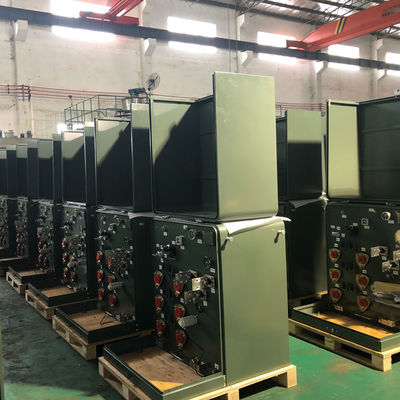

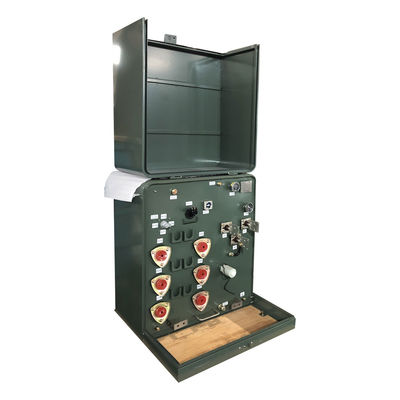

Foto produk pabrik

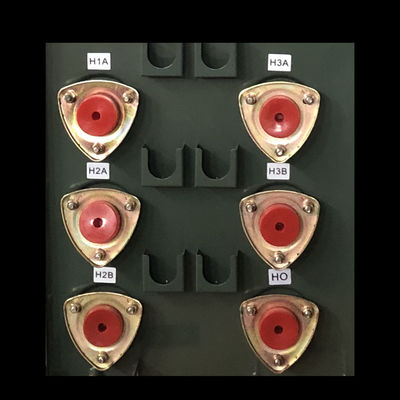

struktur produk
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen I & II |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 100 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 34500GrdY/19920 |
| Tegangan sekunder | 240/120 |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Kesepakatan Penghentian Utama | Pengaturan ANSI Tipe I |
| Rating switch pemutus beban | 200-Amp, 35 kV, 10kArms |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Dimensi saluran kabel dasar kompartemen* | 36-L x 20-D |
| Kedalaman Kabinet Kompartemen | 19-D |
| Dimensi* | 36.5''-W x 42.5''-D x 36''-H |
| Berat kering (tanpa minyak) * | 749.56 lb |
| Total Berat (Dikemas Cairan) * | 2,024.36 lb |
| Efisiensi | 99.00% |
| Total kerugian beban (dalam watt) * | +/- 1,378W |
Produk teknis
| Transformer yang dipasang pada pad fase tunggal Spesifikasi | ||||||||
| Peringkat | Tegangan tinggi ((kV) | Tidak Ada Kerugian Beban | Pada beban Kerugian | Ketinggian | Kedalaman | Lebar | Berat minyak ((kg) | Total Berat ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Desain produk
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
