| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-300/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 300KVA |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200V | Tegangan sekunder: | 480Y/277 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Grup vektor: | YnYn0 |
| Kenaikan suhu: | 65°C | Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F |
| Cahaya Tinggi: | 300Kva Transformer Pad Mounted,12470GrdY/7200V Transformer Pad Mounted,Transformator yang dipasang pada tiga fase |
||

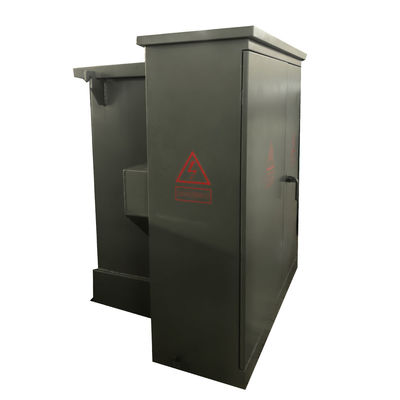

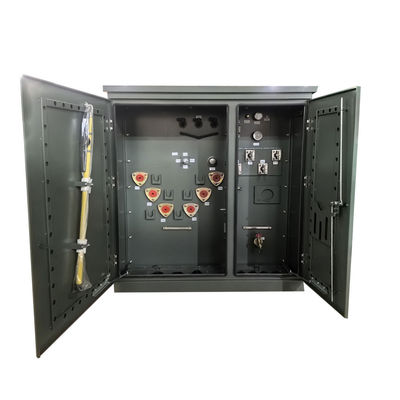

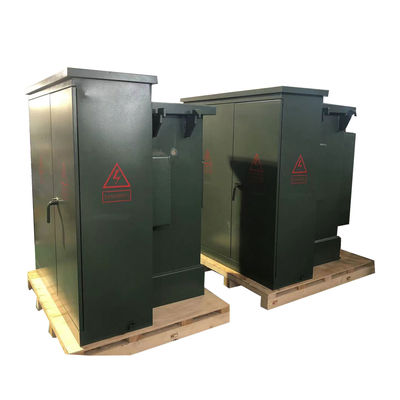

300Kva Tiga fase pad dipasang Transformer Loop Feed 12470GrdY/7200 untuk 480Y/277
Ringkasan
Transformator tiga fase yang dipasang pada bantalan menenggelamkan saklar beban dan sekring di sisi tegangan tinggi dari transformator dengan inti dan gulungan transformator di tangki minyak yang sama,memiliki keuntungan dari struktur canggih, kinerja yang dapat diandalkan, penghematan energi dan pengurangan konsumsi, penggunaan yang fleksibel, kemampuan beradaptasi yang kuat, dan keuntungan ekonomi.
struktur produk
Deskripsi
1) Strukturnya kompak dan wajar, dan volumenya kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2)Konstruksi tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keselamatan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3)Ada berbagai skema pasokan listrik bagi pengguna untuk dipilih, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau pasokan daya ganda;
4)S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5)Sepasang sekering (sekering perlindungan cadangan + sekering plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
6) Konektor kabel 200A dapat disambungkan dan dilepas di bawah beban, dan dapat dioperasikan sebagai saklar beban dalam keadaan darurat.
7) Penggulung mengadopsi koneksi Dyn11 dan inti besi mengadopsi struktur tiga fase empat kolom, sehingga produk dapat berjalan di bawah beban asimetris, dan titik netral tidak melayang,Tegangan stabil, kualitas catu daya tinggi, lemari panas, kebisingan rendah, dan kinerja perlindungan petir yang baik;
8)Kabinet mengadopsi desain anti korosi dan perawatan cat semprot khusus, indah dan baru, cocok untuk berbagai lingkungan, dan mencapai efek mempercantik kota.
Data utama
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi step-down (tidak disetujui untuk step-up) |
| Fase | Tiga Fase |
| Kapasitas | 300 KVA |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 12470GrdY/7200 |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Wye yang dibumi |
| BIL Utama | 95 KV |
| Tegangan sekunder | 480Y/277 |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Wye-N |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
Gambar teknis
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
