| Nama merek: | WINLEY |
| Nomor Model: | H-250/5 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

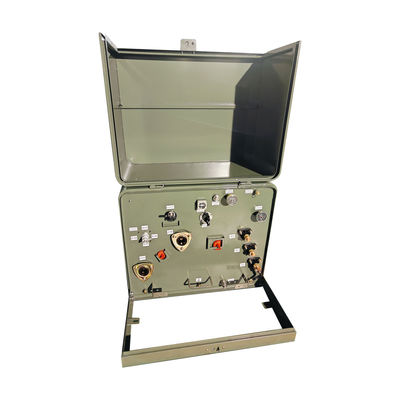

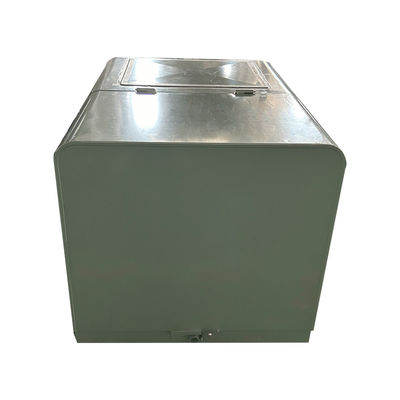

304 Tangki stainless steel Single Phase Pad dipasang Transformer minyak tenggelam 50kva 75kva 100kva 250Kva
Rincian produk
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 250 |
| Tegangan Utama | 4160GrdY/2400 |
| Tegangan sekunder | 240/120V (L-N-L) |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Efisiensi | Memenuhi DOE 2016 Standar |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 55 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut |
| Bahan Tangki | 304 Baja tahan karat |
| Bahan Kabinet | 304 Baja tahan karat |
| Bahan platform dasar | 304 Baja tahan karat |
| Dimensi* | 36 x 54 x 39 |
| Berat badan* | 2250 lb. |
| Ratings | Sesuai dengan ANSI / IEEE #C57.12.00 |
| Efisiensi | 99.20% |
Menggambar
Fitur
1)lapisan tangki trafo yang dipasang pada pad fase tunggal melebihi C57,12.8 dan C57,12.29. Kepatuhan penuh dengan IEEE C57.12.28 standar integritas kandang.
2)Dua sumur busing universal tegangan tinggi yang diikat secara eksternal untuk operasi feed loop atau satu sumur busing yang diikat secara eksternal untuk operasi feed radial.
3)Tiga bushing tegangan rendah yang diikat secara eksternal dengan tongkat tembaga berujung, termasuk terminal netral yang terisolasi sepenuhnya dengan tali tanah yang bisa dilepas.
4)Pengendali busing yang tergores; Bagian bawah kompartemen minyak yang terkubur.
5)Pengaturan angkat baja tahan karat yang dipasang dengan benang.
6)Perangkat pengurangan tekanan otomatis.
7)Minyak mineral kelas listrik dengan inhibitor oksidasi.
8)Hood yang dapat dilepas dengan pin dan tong gantung tahan korosi baja tahan karat Kandang baja ringan dan ambang pintu yang dapat dilepas yang diikat dengan perangkat keras baja tahan karat.
9)Domed permukaan atas di kap dan kompartemen minyak untuk mencegah retensi air.
10) Plug pengisian minyak/plug tingkat minyak; Plug pembuangan minyak; Ketentuan pengantar tangki.
11)Kumpulan penguncian tahan korosi dengan baut keamanan penta-head yang terikat, kacang terapung dan penyediaan gembok.
Spesifikasi
| Transformator berfase tunggal 25kva-500kva | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
