| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | H-37.5/5 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Fase tunggal | Kapasitas: | 37.5Kva atau disesuaikan |
|---|---|---|---|
| Metode Pendinginan: | ONAN/KNAN | frekuensi: | 60 Hz |
| Tegangan Utama: | 4160GrdY/2400 atau Disesuaikan | Tegangan sekunder: | 277/480V |
| Bahan Berliku: | Tembaga/Aluminium | Efisiensi: | 98,80% |
| Cahaya Tinggi: | 15kva tiang dipasang Transformer,Transformer dipasang di tiang instalasi atas,Transformator yang dipasang pada tiang fase tunggal |
||

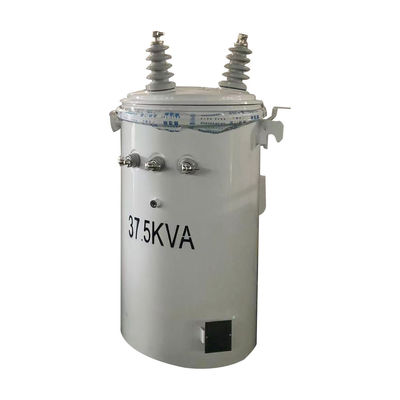

37.5Kva tipe instalasi overhead single phase 15kva tiang dipasang trafo
Sinlge Fase Pole Mounted Transformer Fitur Struktural
1Tutup tangki memiliki bantalan porselen tegangan tinggi yang dilengkapi dengan terminal cincin, yang dapat menampung kabel aluminium atau tembaga.
2Struktur jahitan melingkar penutup tangki memastikan distribusi tegangan yang merata dan penyegelan yang dapat diandalkan.
3Bolt ring pada dinding tangki berfungsi sebagai bushing tegangan rendah dan terminal dan dilapisi tin.
4Item ini dilengkapi dengan katup tekanan yang mampu menutup sendiri.
5Menurut standar ANSI, gantungan suspensi trafo di bagian atas dan bawah sesuai.
6Terminal tanah di tangki adalah terminal tanah bolt cincin.
Data utama
| Jenis Transformer | Transformer distribusi atas, tipe konvensional |
| Konfigurasi Transformer | Tulang yang Dipenuhi Cairan Dipasang |
| Fase | Fase Tunggal |
| Kapasitas | 37.5 KVA |
| Tegangan Utama | 4160GrdY/2400 |
| Tegangan sekunder | 277/480V (L-N-L) |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 48 dBA |
| Dimensi* | 24.8''-W x 26.77''-D x 40.16''-H |
| Memenuhi/melampaui DOE 2016 Efisiensi Rating | |
| Efisiensi | 98.80% |
Gambar desain
Aksesoris
Spesifikasi
| 10kva-500kva Transformator terendam minyak satu fase | ||||||
| Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
| Tegangan (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Fitur
1Tutup tangki memiliki bantalan porselen tegangan tinggi yang dilengkapi dengan terminal cincin, yang dapat menampung kabel aluminium atau tembaga.
2Struktur jahitan melingkar penutup tangki memastikan distribusi tegangan yang merata dan penyegelan yang dapat diandalkan.
3Bolt ring pada dinding tangki berfungsi sebagai bushing tegangan rendah dan terminal dan dilapisi tin.
4Item ini dilengkapi dengan katup tekanan yang mampu menutup sendiri.
5Menurut standar ANSI, gantungan suspensi trafo di bagian atas dan bawah sesuai.
6Terminal tanah di tangki adalah terminal tanah bolt cincin.
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
