| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-2000/25 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 2000KVA |
|---|---|---|---|
| Tegangan Utama: | 24940V | Tegangan sekunder: | 480Y/277 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% Khas | Bahan Berliku: | Tembaga/Aluminium |
| Cahaya Tinggi: | Transformer 3R yang dipasang pada bantalan listrik,480V listrik pad dipasang Transformer,2000kva minyak terendam Transformer |
||

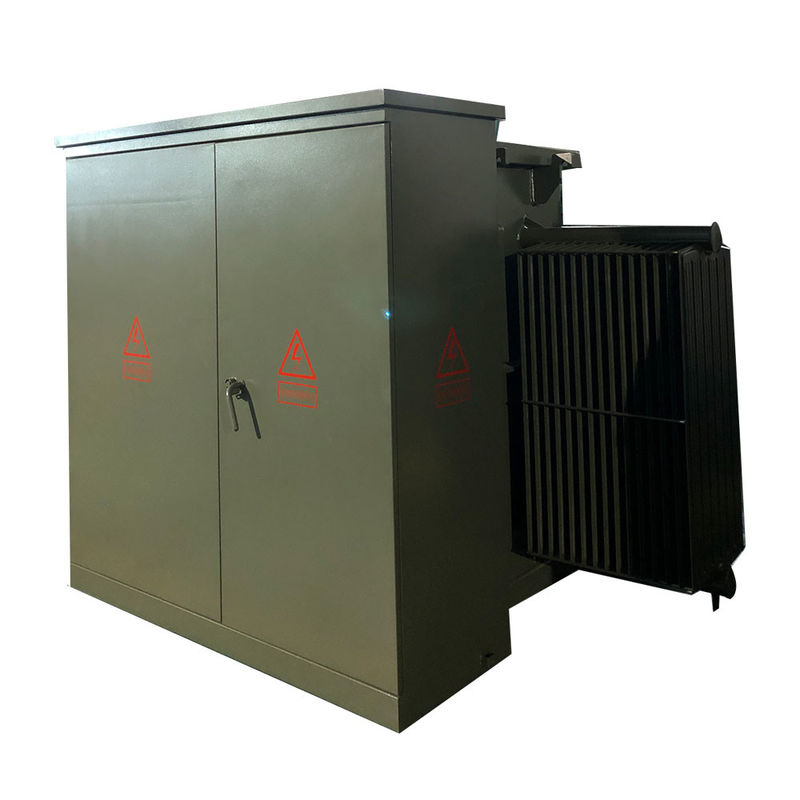

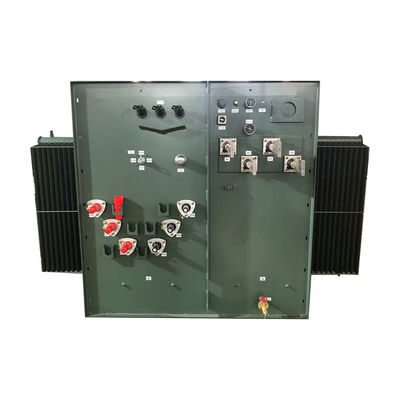

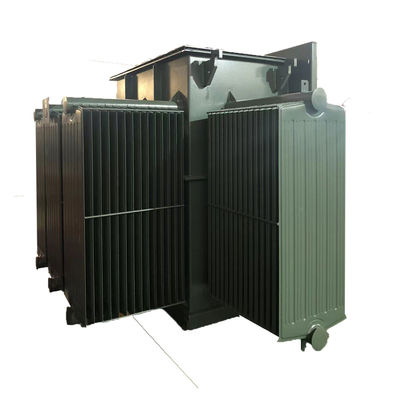

Tiga fase 2000kva minyak terendam bantalan listrik dipasang 24940V Untuk 480V
Struktur
Fitur produk
1.Pengumpulan Penetrasi Bolt Pentahead
2.High-Point Fire Insulating Fluid (Cecair Isolasi Titik Api Tinggi)
3. Non-PCB Insulating Fluid
4.Tamper Proof Housing
5.Hinged pintu kompartemen depan, Pad Kunci
6.NEMA 3R Cabling Compartment
7.Hot Stick Termasuk, HV Door Mount
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 2 MVA (2000 KVA) |
| Tegangan Utama | 24940V |
| Kelas Tegangan Utama | Kelas 25 kV |
| Phasor Utama | Delta |
| Tegangan sekunder | 480Y/277 |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Bahan Penggulung | Aluminium |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut |
| Bahan inti | Baja Berorientasi Biji |
| Bahan Tangki | Baja Lapisan |
| Peringkat kandang | NEMA 3R Kabin Kabel Tahan Cuaca, Tangki yang Disegel |
| Dimensi* | 75''-W x 74''-D x 73''-H |
| Berat kering (tanpa minyak) * | 4,566 Pounds |
| Total Berat (Dikemas Cairan) * | 10,567 Pounds |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Fitur | Pengumpulan Penetrasi Bolt Pentahead |
| Efisiensi % | 99.40% |
| Tidak ada kerugian beban (dalam watt) | +/- 2,100W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 14,500W |
| Total kerugian beban (dalam watt) pada 100% | +/- 16,600W |
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
