Jenis transformator: | Tiang Dipasang | Fase: | Tiga fase |
---|---|---|---|
Metode Pendinginan: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Kenaikan suhu: | 65°C |
Tegangan Utama: | 13800GrdY/7968 | Tegangan sekunder: | 480Y/277 (LNL) |
frekuensi: | 50/60Hz | Bahan Berliku: | Tembaga |
Cahaya Tinggi: | Transformator distribusi udara tiga fase,13.8KV Overhead Distribution Transformer,Transformator Distribusi Overhead Terendam Minyak |

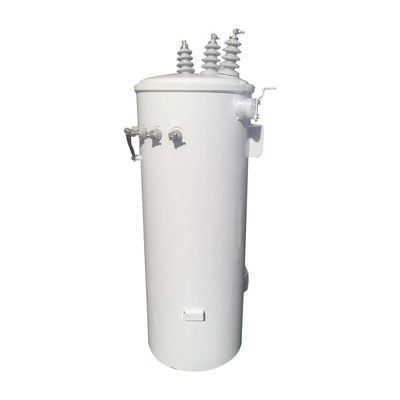

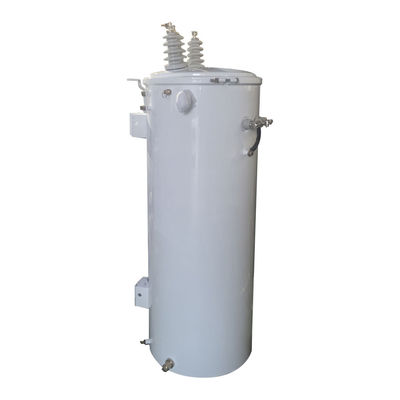

112.5Kva Tiga Fase Pole Mounted Overhead Distribution Transformer Oil Dipendam 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V hingga 240V
WINLEY ′s Three Phase Pole Mounted Round Tank dirancang untuk layanan di daerah di mana kekuatan tiga fase diperlukan, tetapi ruang terbatas.Hal ini memberikan layanan terlihat lebih bersih dengan biaya instalasi yang lebih rendah daripada bank tiga transformer fase tunggal. Triplex core/coil adalah pilihan untuk melayani beban motor listrik terutama dengan motor yang sering dimulai.
Fitur Standar
Memenuhi atau melebihi standar IEEE, NEMA saat ini.
Desain Triplex inti / kumparan.
Proses basah busing tegangan tinggi.
Polymer cetakan low voltage bushings.
Terminal perunggu berlapis timah yang cocok untuk koneksi tembaga atau aluminium.
Dua tangki tanah ketentuan.
Penyediaan pemasangan penangkap petir.
1/2 ̊ colokan pembuangan.
Perangkat pengurangan tekanan otomatis.
Minyak mineral.
Tangki baja ringan dan penutup bolt.
Papan nama yang terukir laser.
Data utama
Jenis Transformer | Transformer distribusi atas, tipe konvensional |
Konfigurasi Transformer | Tulang yang Dipenuhi Cairan Dipasang |
Jenis Polaritas Transformator | Pengurangan |
Fase | Tiga Fase |
Kapasitas | 112.5 KVA |
Tegangan Utama | 13800GrdY/7968 |
Tegangan sekunder | 480Y/277 (L-N-L) |
Kelas Tegangan Sekunder | 1Kelas 2 kV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | ONAN; Dingin Sendiri |
Tap Changer | Penukar ketukan 5 posisi dengan pegangan operasi eksternal |
Ketuk lokasi switch | Pertengahan bodi tangki, kiri dari ketentuan pemasangan |
Impedansi | 20,70-5% |
Jenis Koneksi Utama | Hidup Busing Lug |
Penghentian Utama | Porselen Bolongan Tegangan Tinggi |
Standar Efisiensi (s) | Memenuhi standar DOE 2016, Memenuhi standar ANSI/IEEE |
K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 55 dBA |
Bahan inti | Baja Berorientasi Biji |
Bahan Tangki | Baja Lapisan |
Dimensi* | 30.71''-W x 31.89''-D x 47.24''-H |
Total Berat (Dikemas Cairan) * | 968 lb |
Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
Efisiensi | 99.10% |
Tidak ada kerugian beban (dalam watt) | +/- 227W |
Kerugian beban penuh (dalam watt) | +/- 815W |
Spesifikasi
KVA | tegangan rentang utama | tegangan sekunder |
30 | 4160 Grdy/2400 untuk 24940Grdy/14400 |
208y/120 |
45 | 480y/277 | |
75 | 240 | |
112.5 | 480 | |
150 | 240△120 tengah keran |
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
