| Nama merek: | WINLEY |
| Nomor Model: | D-100/15 |
| MOQ: | 1 unit |
| harga: | $1000-$10000 |
| Rincian kemasan: | Kasus kayu lapis |
| Ketentuan Pembayaran: | T/T |

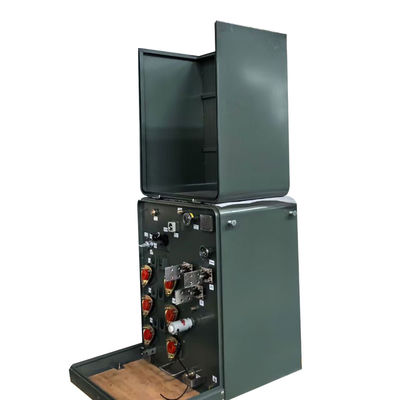

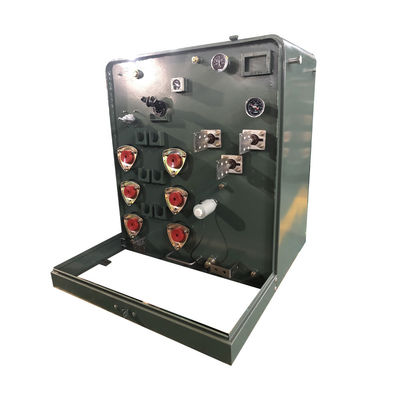

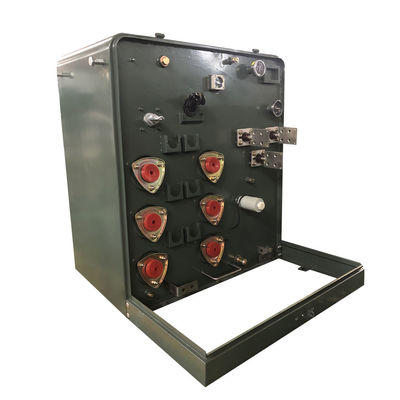

Foto produk pabrik
Karakteristik Kinerja
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Rincian Produk
Data utama
| Jenis Transformer | Pad dipasang, kompartemen |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase tunggal (Sambungan ke jaringan listrik 3-fase) |
| Kapasitas | 100 KVA |
| Kelompok vektor | II6 |
| Tegangan Utama | 12000V |
| Kelas Tegangan Utama | Kelas 15 kV |
| Phasor Utama | Delta |
| BIL Utama | 95 KV |
| Tegangan sekunder | 120/240 (L-N-L) |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| BIL sekunder | 30 KV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi | 20,0% Tipikal |
| Jenis Koneksi Utama | Front mati |
| Saklar pemutus beban | 4-Posisi LBOR, Hot Stick Operasi |
| Rating switch pemutus beban | 200-Amp, 15 kV |
| Standar Efisiensi (s) | Memenuhi Standar DOE 2016, Memenuhi Standar CSA Memenuhi Standar ANSI/IEEE |
| K-Factor Rating (Harmonic Mitigation) | K-1 (Standar) |
| Cairan isolasi | Cairan isolasi minyak mineral - Cairan non-PCB |
| Berat cairan (minyak) * | 573.19 Pounds |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut atau di bawahnya |
| Bahan inti | Baja Berorientasi Biji |
| Pemasangan | Pad Mount |
| Pembukaan Saluran | Masuk/keluar bawah tanah |
| Dimensi* | 55.34''-W x 45.28''-D x 41.53''-H |
| Berat kering (tanpa minyak) * | 881.83 Pounds |
| Total Berat (Dikemas Cairan) * | 1940.04 Pounds |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Fitur | Pengumpulan Penetrasi Bolt Pentahead |
| Cairan Isolasi Titik Api Tinggi | |
| Cairan yang mengandung kurang dari 1 ppm PCB | |
| Perumahan Buktinya | |
| Kompartemen kabel NEMA 3R | |
| Lift-Up Pad Kunci Tutup | |
| Efisiensi | 99.00% |
Produk teknis
| Transformer yang dipasang pada pad fase tunggal Spesifikasi | ||||||||
| Peringkat | Tegangan tinggi ((kV) | Tidak Ada Kerugian Beban | Pada beban Kerugian | Ketinggian | Kedalaman | Lebar | Berat minyak ((kg) | Total Berat ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Desain produk
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R & D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar pelanggan atau persyaratan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
|
