| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | D-75/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $1000-$10000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Kapasitas yang ternilai: | 75KVA | Tegangan Utama: | 12000V |
|---|---|---|---|
| Tegangan sekunder: | 120/240V | Fase: | Fase tunggal |
| Metode Pendinginan: | <i>ONAN;</i> <b>PADA;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Efisiensi: | 99,00% |
| Bahan Berliku: | Tembaga | Kenaikan suhu: | 65°C |
| Cahaya Tinggi: | Transformator yang dipasang pada pad fase tunggal,120V Transformer Pad Mounted,Transformator yang dipasang dengan dua penggeli |
||
Ringkasan

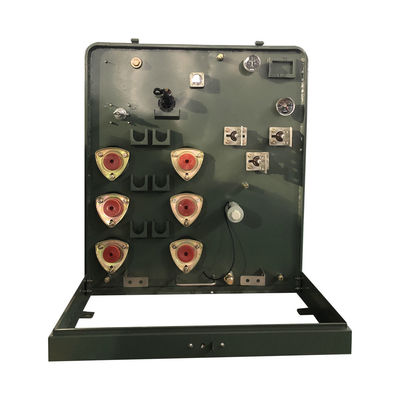

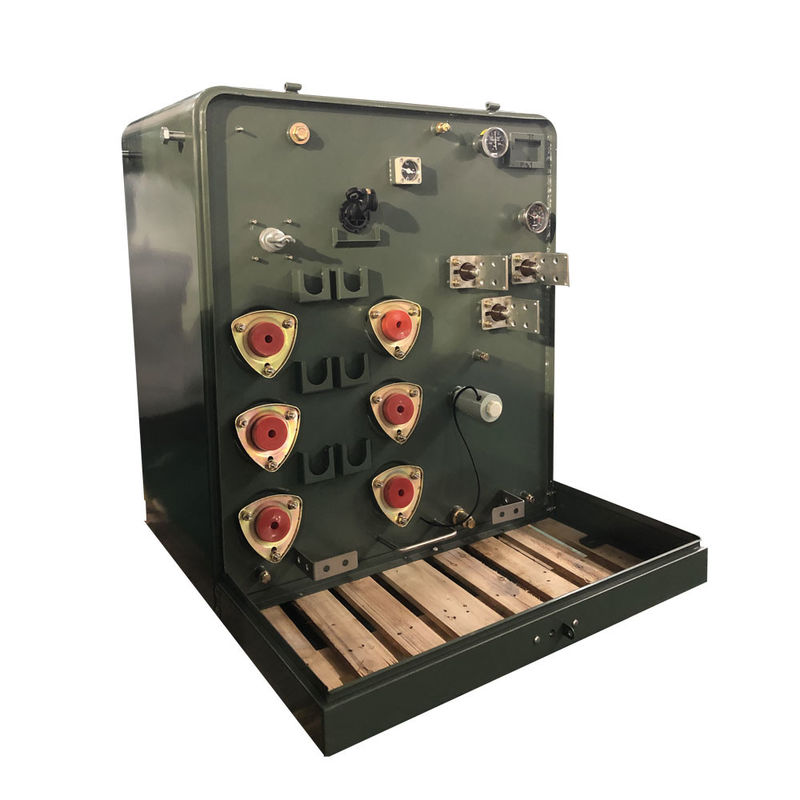

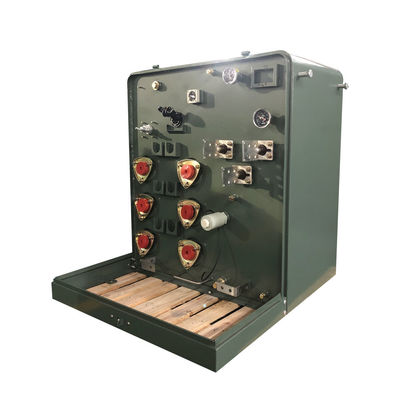

Transformer yang dipasang pada pad fase tunggal adalah transformer distribusi yang terendam minyak. Transformer tradisional dirancang dalam shell tipe kotak.Kebisingan rendah, kehilangan rendah, keamanan dan keandalan. Hal ini banyak digunakan di lingkungan perumahan, pusat komersial, rumah sakit, taman, sekolah, dll.tersedia dalam loop atau radial feed, dan mati di depan,Menuju atau melebihi standar ANSI / CSA / IEEE.
Rincian Produk
Data utama
| Jenis Transformer | Pad dipasang, kompartemen |
| Jenis pasokan transformer | Masukan loop |
| Fase | Fase Tunggal |
| Kapasitas | 75 KVA |
| Tegangan Utama | 12000V |
| BIL Utama | 95 KV |
| Tegangan sekunder | 120/240 (L-N-L) |
| Phasor sekunder | Fase Tunggal Ganda Penggulung |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | ONAN; Dingin Sendiri |
| Impedansi | 2% |
| Jenis Koneksi Utama | Front mati |
| Rating switch pemutus beban | 200-Amp, 15 kV |
| Berat cairan (minyak) * | 595.24 Pounds |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Kisaran suhu operasi lingkungan | -40°C sampai +40°C (-50°F sampai +104°F) |
| Tingkat Suara | 51 dBA |
| Ketinggian (Altitude) | 3300ft (1000 meter) di atas permukaan laut atau di bawahnya |
| Bahan inti | Baja Berorientasi Biji |
| Pemasangan | Pad Mount |
| Dimensi* | 51.4''-W x 45.67''-D x 41.53''-H |
| Berat kering (tanpa minyak) * | 617.28 Pounds |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi | 99.00% |
| Total kerugian beban (dalam watt) * | +/- 1092W |
Produk teknis
| Transformer yang dipasang pada pad fase tunggal Spesifikasi | ||||||||
| Peringkat | Tegangan tinggi ((kV) | Tidak Ada Kerugian Beban | Pada beban Kerugian | Ketinggian | Kedalaman | Lebar | Berat minyak ((kg) | Total Berat ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 atau lainnya |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Karakteristik Kinerja
1) Substasiun Transformer Kombinasi, Bagian atas lemari adalah dengan struktur wol batu lempeng pelat baja yang memiliki saluran ventilasi,dapat mengurangi radiasi matahari secara efektif dan memastikan disipasi panas.
2) Permukaan seluruh cangkang lemari menyemprot primer khusus dan cat yang memiliki kemampuan anti korosi yang kuat.
3) Bagian dalam dapat dibagi menjadi ruang tegangan tinggi, ruang trafo dan ruang tegangan rendah.
4) Juga dilengkapi dengan kontrol suhu alat knalpot otomatis untuk memastikan kisaran suhu.
5)Masing-masing unit memiliki kontrol yang sempurna, tampilan yang terisi dan sistem pencahayaan.
6)Perlengkapan peralatan sesuai dengan persyaratan perlindungan IP33, memiliki desain,struktur dan teknologi yang wajar, dengan kualitas yang baik dan pemeliharaan yang mudah.
Desain produk
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
