| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-75/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 75KVA atau Disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 12470GrdY/7200V | Tegangan sekunder: | 480Y/277 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Peringkat isolasi: | Isolasi Kelas E - 120°C, 248°F |
| Bahan inti: | baja berorientasi butir | Bahan Berliku: | Tembaga/Aluminium |
| Cahaya Tinggi: | Transformator listrik yang dipasang pada bantalan,75Kva Tiga Fase Transformer Listrik,Transformator yang dipasang pada 3Phased Pad |
||

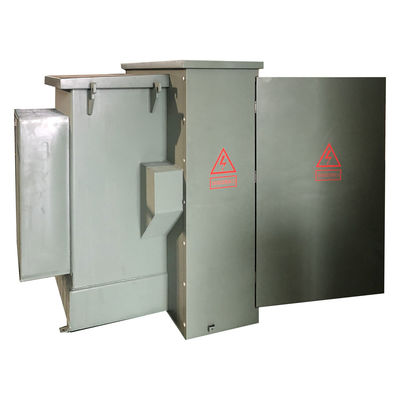

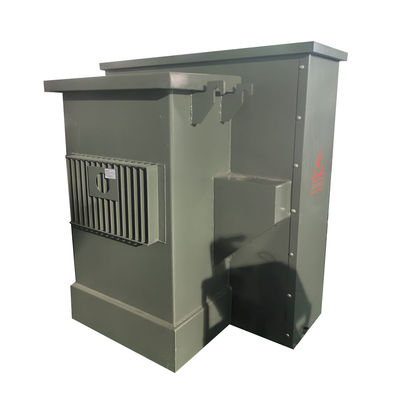

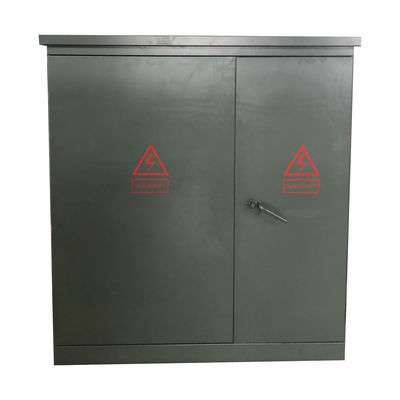

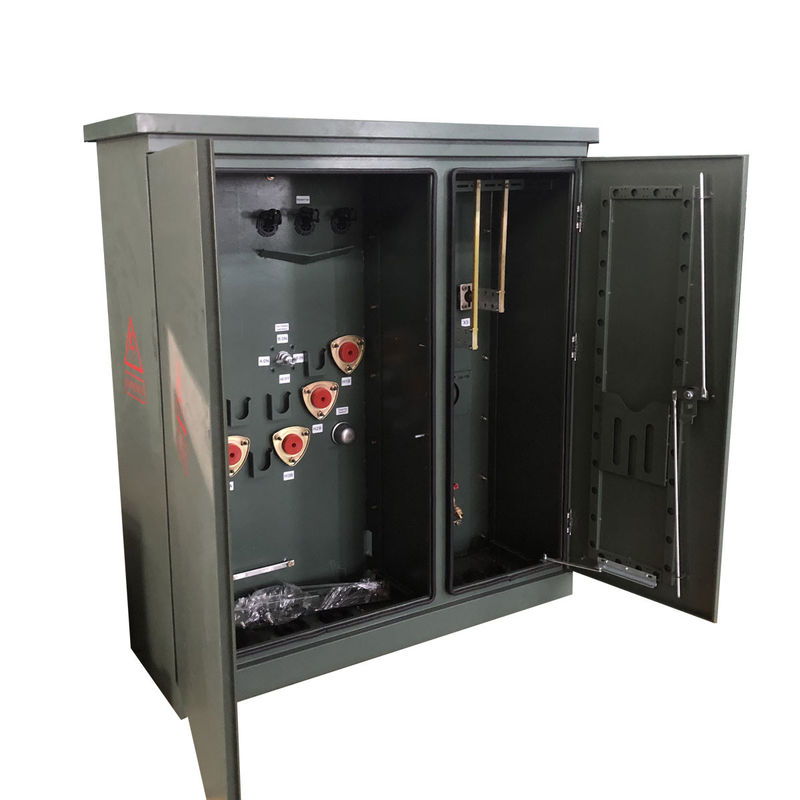

75Kva Tiga fase pad dipasang Transformer listrik 12470V sampai 480V
WINLEY menawarkan lini lengkap transformer distribusi ThreePhase Pad-Mounted yang diisi cairan yang memenuhi standar ANSI®/IEEE® yang berlaku.Transformer gabungan terutama berlaku untuk jaringan pusat beban kota, sehingga dapat mengurangi konsumsi dan meningkatkan kualitas pasokan listrik. Selain itu, seri produk ini telah banyak digunakan di masyarakat di seluruh negeri,tempat umum dan perusahaan pertambangan industri dan lokasi distribusi lainnya.
Kinerja
1) Strukturnya kompak dan wajar, dan volumenya kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2)Konstruksi tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keselamatan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3)Ada berbagai skema pasokan listrik bagi pengguna untuk dipilih, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau pasokan daya ganda;
4)S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5)Sepasang sekering (sekering perlindungan cadangan + sekering plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Fase | Tiga Fase |
| Kapasitas | 75 KVA |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 12470GrdY/7200 |
| Tegangan sekunder | 480Y/277 |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Tap Changer | Penukar ketukan 5 posisi |
| Ketuk Qty | (2) FCAN di atas Tap, (2) FCBN di bawah Tap |
| Ketuk % | 20,5% |
| Peringkat Switch Tap Changer | 200-Amp, 15 kV |
| Impedansi (Biasa) | 30,0% |
| Bahan Penggulung | Aluminium |
| Rating suhu lingkungan | 40°C |
| Tingkat Suara | 51 dBA |
| Dimensi* | 61''-W x 43''-D x 69''-H |
| Total Berat (Dikemas Cairan) * | 2,160 lb |
| Ratings | Memenuhi/melampaui DOE 2016 Efisiensi Rating |
| Efisiensi % | 99.10% |
| Tidak ada kerugian beban (dalam watt) | +/- 190W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 950W |
Gambar teknis
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
