| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-3000/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 3000KVA Atau Disesuaikan |
|---|---|---|---|
| Tegangan Utama: | 34500GrdY | Tegangan sekunder: | 208Y/120 |
| Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Kenaikan suhu: | 65°C |
| Grup vektor: | Tidak. | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | ANSI Standar Pad Mounted Transformer,IEEE Electrical Pad Mounted Transformer,Transformer terendam minyak 34500V |
||

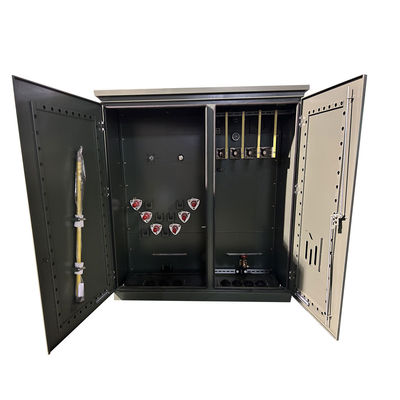

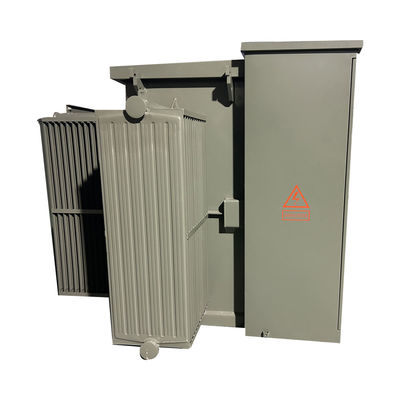

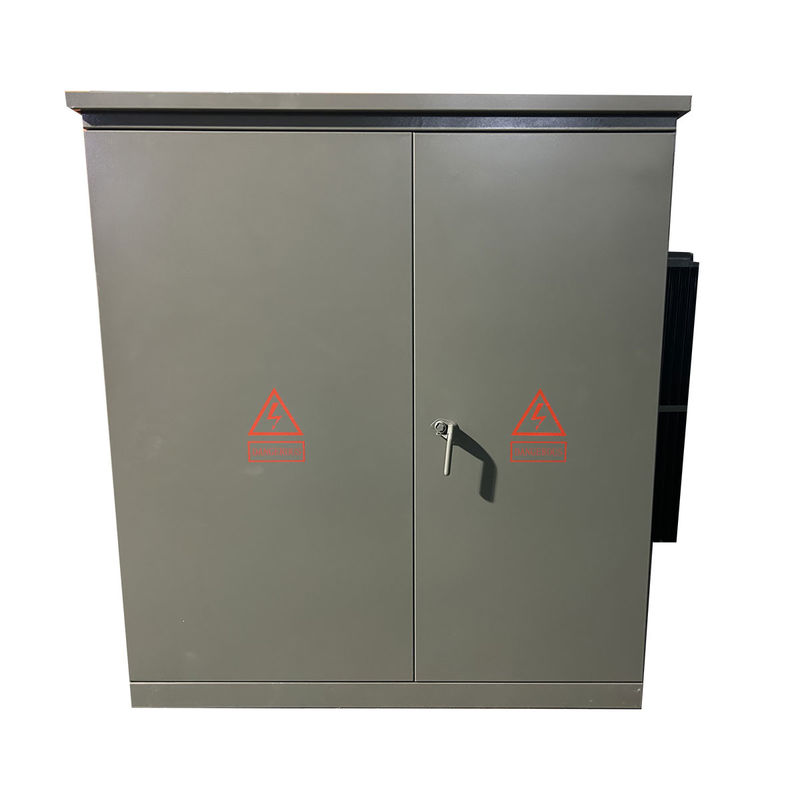

ANSI IEEE Standar 13200v Untuk 208V Loop Feed Minyak Merendam Transformer Pad Electrical dipasang
Transformer padmount atau pad-mounted adalah transformer distribusi listrik yang dipasang di tanah dalam kabinet baja terkunci yang dipasang pada pad beton.Karena semua titik koneksi energi yang terkurung dengan aman dalam rumah logam yang di tanah, sebuah trafo padmount dapat dipasang di tempat-tempat yang tidak memiliki ruang untuk kandang pagar.
Struktur produk
1) Strukturnya kompak dan wajar, dan volumenya kecil, yang hanya sekitar sepertiga dari kotak perubahan gaya Eropa dengan kapasitas yang sama;
2)Konstruksi tertutup sepenuhnya, terisolasi sepenuhnya, tidak perlu memasang penghalang keselamatan, dan jaminan yang dapat diandalkan untuk keselamatan pribadi;
3)Ada berbagai skema pasokan listrik bagi pengguna untuk dipilih, yang dapat mengadopsi pasokan daya terminal dan mewujudkan jaringan cincin atau pasokan daya ganda;
4)S11 transformer tenaga yang terendam minyak diadopsi, yang memiliki kerugian rendah, kenaikan suhu rendah dan kapasitas overload yang kuat;
5)Sepasang sekering (sekering perlindungan cadangan + sekering plug-in) digunakan untuk perlindungan,dan sekering sekering plug-in memiliki karakteristik sensitivitas arus dan suhu ganda untuk memastikan operasi produk yang aman dan andal;
6) Konektor kabel 200A dapat disambungkan dan dilepas di bawah beban, dan dapat dioperasikan sebagai saklar beban dalam keadaan darurat.
7) Penggulung mengadopsi koneksi Dyn11 dan inti besi mengadopsi struktur tiga fase empat kolom, sehingga produk dapat berjalan di bawah beban asimetris, dan titik netral tidak melayang,Tegangan stabil, kualitas catu daya tinggi, lemari panas, kebisingan rendah, dan kinerja perlindungan petir yang baik;
8)Kabinet mengadopsi desain anti korosi dan perawatan cat semprot khusus, indah dan baru, cocok untuk berbagai lingkungan, dan mencapai efek mempercantik kota.
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Jenis pasokan transformer | Masukan loop |
| Operasi | Operasi Turun Langkah |
| Fase | Tiga Fase |
| Kapasitas | 3MVA (3000 KVA) |
| Kelompok vektor | Tidak. |
| Tegangan Utama | 34500v |
| BIL Utama | 150 KV |
| Tegangan sekunder | 13200Grdy |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 50,75% |
| Frekuensi | 60Hz |
| Bahan Penggulung | Tembaga |
| Efisiensi % | 99.20% |
| Tidak ada kerugian beban (dalam watt) | +/- 2,700W |
| Kehilangan beban penuh (dalam watt) pada 100% | +/- 15,500W |
Kondisi lingkungan untuk penggunaan normal
Ketinggian: tidak lebih dari 1000 meter;
Suhu lingkungan: tidak lebih dari +40°C, tidak lebih rendah dari -25°C, perbedaan suhu rata-rata harian tidak lebih dari 35°C, perbedaan suhu rata-rata tahunan tidak lebih dari 20°C;
Kecepatan angin tidak melebihi 35m/s;
Tidak ada risiko ledakan di lokasi instalasi, tidak ada korosi kimia dan getaran yang parah;
Metode pendinginan: pendinginan udara alami (AN).
Gambar teknis
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
