Fase: | Tiga fase | Kapasitas: | 1000KVA |
---|---|---|---|
Tegangan Utama: | 34500V | Tegangan sekunder: | 208Y/120 |
Kelas Pendingin: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Didinginkan sendiri</b> | Kenaikan suhu: | 65°C |
Bahan inti: | baja berorientasi butir | Bahan Berliku: | Tembaga |
Cahaya Tinggi: | Transformer terendam minyak 1000kva,ISO Pad Mounted Transformer,1MVA Transformer yang terendam minyak |

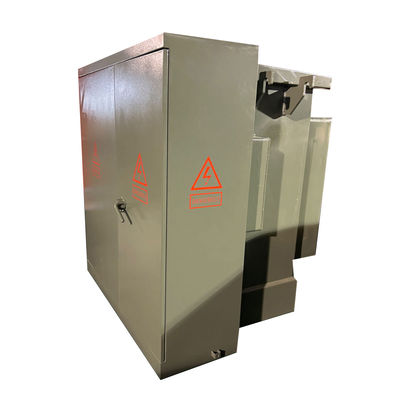

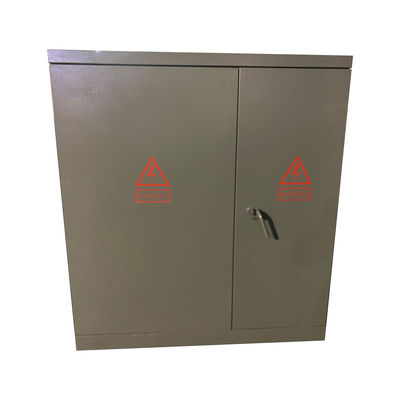

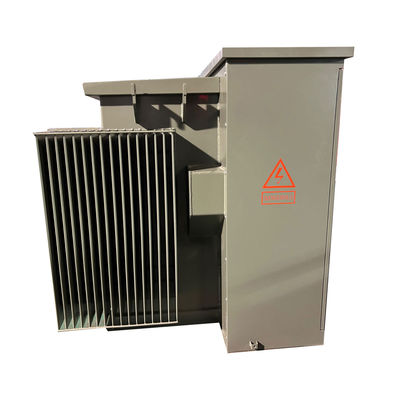

Tiga fase 1000kva minyak terendam pad listrik jenis dipasang Transformer 34,5KV sampai 208V
WINLEY menawarkan lini lengkap transformer distribusi yang diisi cairan ThreePhase Pad-Mounted yang memenuhi standar ANSI®/IEEE® yang berlaku. Dengan tegangan tinggi hingga 34,5 kV dan nilai hingga 5,000 kVA,Hal ini cocok untuk tegangan tinggi dan kapasitas besar kesempatan, seperti pembangkit listrik, konsumsi daya industri, dll. Dalam beban tinggi, skenario tegangan tinggi,Transformer yang terendam minyak memiliki kinerja dan stabilitas yang lebih baik.
Struktur produk
1) Bagian trafo dan bagian kabinet kontrol dari varian Amerika Serikat, di mana bagian trafo adalah struktur tertutup sepenuhnya,dan minyak isolasi dapat dua jenis minyak titik tinggi pembakaran atau minyak biasa.

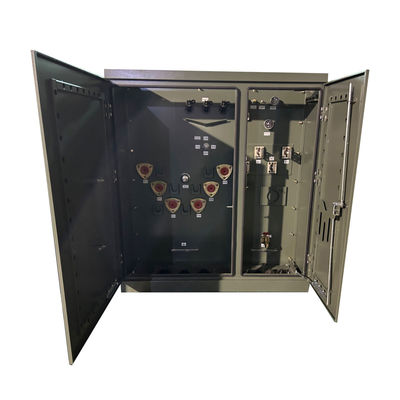

2) Kabin kontrol dibagi menjadi ruangan tegangan tinggi dan ruangan tegangan rendah.
3) Ruang tegangan tinggi dilengkapi dengan: colokan kabel tegangan tinggi, penangkap petir, gagang operasi saklar beban, gagang saklar tap non-eksitasi, sekering plug-in, katup pelepasan tekanan,termometer, pengukur tekanan, pengukur posisi minyak, colokan pengisian minyak, katup pembuangan minyak, dll, saklar beban, penukar keran off-excitation, sekering plug-in, dll.semua tenggelam dalam minyak trafo bersama dengan inti trafoKabel tegangan tinggi dan trafo dihubungkan oleh konektor kabel siku.
4) Sisi tegangan rendah dapat dipasang dengan pemutus sirkuit udara, trafo arus, serta meter energi listrik, ammeter dan voltmeter,dan sirkuit output dan perangkat kompensasi kapasitas dapat dikonfigurasi sesuai dengan kebutuhan pengguna.
Data utama
Jenis Transformer | Pad dipasang, tipe kompartemen |
Konfigurasi Transformer | Pad yang diisi cairan dipasang |
Jenis pasokan transformer | Masukan loop |
Operasi | Operasi Turun Langkah |
Fase | Tiga Fase |
Kapasitas | 1MVA (1000 KVA) |
Kelompok vektor | DYN1 |
Tegangan Utama | 4160V |
BIL Utama | 60 KV |
Tegangan sekunder | 480Y/277 |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | KNAN; Dingin Sendiri |
Impedansi | 50,75% |
Rating switch pemutus beban | 300 ampere, 5 kV |
Bahan Penggulung | Aluminium/Tembaga |
Efisiensi % | 99.20% |
Tidak ada kerugian beban (dalam watt) | +/- 1,300W |
Kehilangan beban penuh (dalam watt) pada 100% | +/- 8.500W |
Fitur Standar
• Operasi 60 Hz.
• 65 °C rata-rata kenaikan gulungan.
• Pengaturan radial & loop feed.
• Tipe terminal depan HV mati dan hidup.
• HV BIL 45 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 - 60 kV.
• Penguncian tiga titik pintu tegangan rendah.
• Pintu tegangan tinggi, yang hanya bisa dibuka setelah
pintu tegangan rendah dibuka.
• Pengecualian baja kaku.
• Tangki transformer dilas dari tutup ke dasar.
• Papan nama permanen.
• Penyediaan pengisian tutup pipa NPT satu inci.
• Pad tanah tangki ANSI.
• Katup pembuangan satu inci dan sampling.
• Katup pengurangan tekanan otomatis (35 SCFM).
• Penukar keran dengan (2) 2,5% keran kapasitas penuh di atas
dan di bawah nominal.
• Satu lubang tangan 10×18× (atau 14×25×) di trafo
Tutup tangki.
• Warna hijau zaitun (Munsell 7GY 3.29/1.5).
• Dirancang, diproduksi dan diuji sesuai dengan
dengan standar ANSI terbaru
Gambar teknis
Spesifikasi
Transformer yang dipasang pada tiga fase | ||||
Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
