| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-3750/35 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 3750KVA |
|---|---|---|---|
| Tegangan Utama: | 34500GrdY/19920 | Tegangan sekunder: | 480V |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,0% Khas | Bahan Berliku: | Tembaga |
| Cahaya Tinggi: | Transformator yang dipasang pada pad 3750Kva,IEEE 3Phase Pad Mounted Transformer,ANSI Transformer Tiga Fase |
||

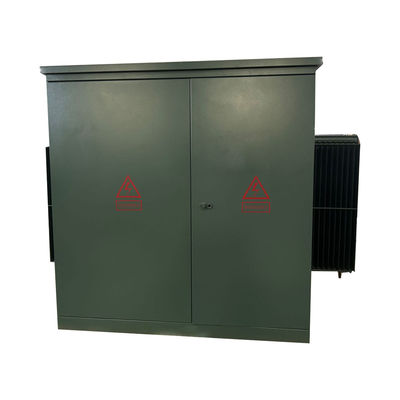

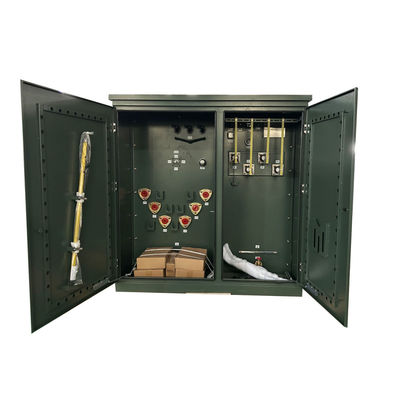

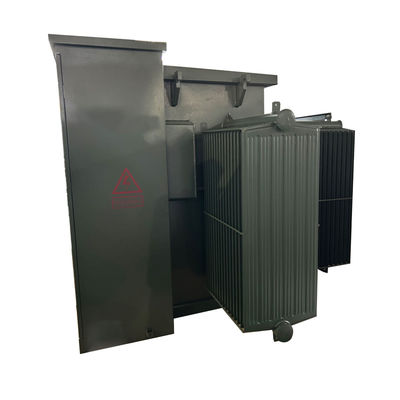

IEEE/ANSI 3750Kva 34500V sampai 480V Transformer Tiga Fase Pad Mounted
Transformator distribusi yang terendam minyak tiga fase yang dipasang pada bantalan kuat, dapat diandalkan, dan dirancang dengan lingkungan dalam pikiran.Transformer ini menawarkan keandalan yang lebih baik dan perlindungan terhadap kegagalan peralatan kritisBiaya operasi yang lebih rendah dan emisi panas dari transformator ini membuat mereka pilihan yang ideal untuk berbagai aplikasi.
Struktur
Data utama
| Jenis Transformer | Pad dipasang, tipe kompartemen |
| Konfigurasi Transformer | Pad yang diisi cairan dipasang |
| Operasi | Operasi step-down (tidak disetujui untuk step-up) |
| Fase | Tiga Fase |
| Kapasitas | 30,75 MVA (3750 KVA) |
| Kelompok vektor | YnD1 |
| Tegangan Utama | 34500GrdY/19920 |
| Kelas Tegangan Utama | Kelas 35 kV |
| BIL Utama | 200 KV |
| Tegangan sekunder | 480V |
| Kelas Tegangan Sekunder | 1Kelas 2 kV |
| Frekuensi | 60 Hz |
| Peningkatan Suhu | 65°C |
| Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
| Kelas pendinginan | KNAN; Dingin Sendiri |
| Impedansi | 50,0% Tipikal |
| Bahan Penggulung | Tembaga |
| Rating suhu lingkungan | 40°C |
| Dimensi* | 100'' W x 87' D x 85' H |
| Berat kering (tanpa minyak) * | 8,040 Pounds |
| Total Berat (Dikemas Cairan) * | 14,330 Pounds |
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Deskripsi:
Kami dapat membuat substasi ini sebagai kebutuhan pengguna dan pelanggan di bawah gambar mereka / diagram garis tunggal (SLD) dan kebutuhan.Kami merancang dan memproduksi substasi ini di bawah standar internasional IEC1330,H.V.standar IEC62271-200.
HV & LV kompartemen dengan fungsi selesai.
1Kompartemen H.V. memiliki berbagai metode pasokan listrik saat menguji pasokan listrik dalam 1 waktu, juga dapat dipasang dengan peralatan pengujian H.V. untuk memenuhi permintaan pengujian H.V.
2.) Kompartemen trafo dapat dipilih S11, S13 atau trafo minyak rendah konsumsi lain terendam dan tipe kering trafo.Ruang trafo memiliki sistem pendinginan angin otomatis dan sistem pencahayaan.
3.) Kompartemen tegangan rendah dapat dibuat sesuai dengan kebutuhan pengguna, ia mengadopsi struktur tetap atau dirakit untuk menjadi sistem pasokan listrik, ia memiliki banyak fungsi seperti distribusi cahaya,distribusi daya, daya reaktif, pengujian daya listrik.. dll untuk meningkatkan kualitas distribusi daya dan memuaskan pengguna.
Badan substasi ini terutama memiliki bahan logam, bahan stainless steel, bahan non-logam...yang dapat dipilih oleh pengguna dan pelanggan
Substasiun ini adalah unit distribusi dan pasokan listrik yang sangat penting dalam jaringan listrik kabel. Ini adalah semacam set lengkap pasokan listrik dengan H.V.pengendalian,perlindungan dan konversi,distribusi.. itu digunakan dalam 3 fase AC 50Hz dan ditandai arus max 1600KVA trafo. Ini banyak digunakan di perusahaan industri dan pertambangan, lingkungan perumahan, rumah sakit, mal,bangunan tinggi dan sistem distribusi lainnya.
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
