Jenis transformator: | Tiang Dipasang | Kapasitas: | 25 KVA Atau Disesuaikan |
---|---|---|---|
Metode Pendinginan: | ONAN/KNAN | Kenaikan suhu: | 65°C |
Tegangan Utama: | 13200GrdY/7620 | Tegangan sekunder: | 120/240V (LNL) |
Fase: | Fase tunggal | Bahan Penggulung: | Tembaga |
Cahaya Tinggi: | Transformator distribusi yang dipasang di tiang,Transformator Distribusi 25kva,Transformator Fase Tunggal 13 |

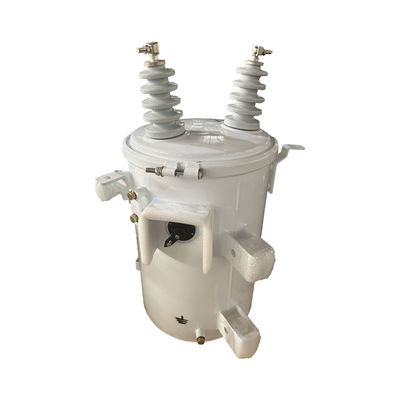

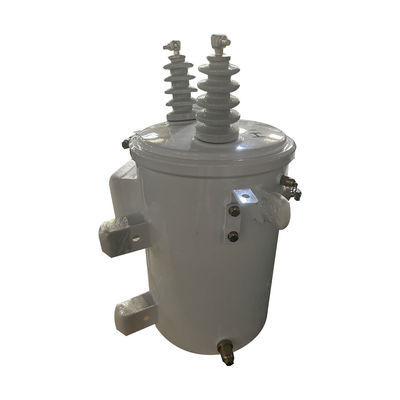

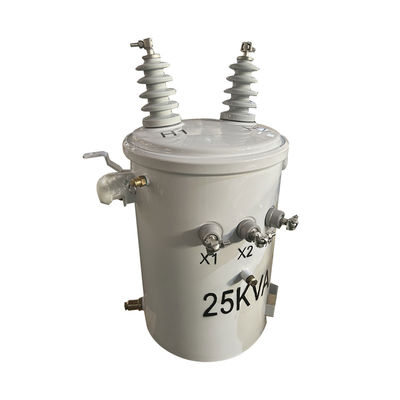

Transformator distribusi 25kva yang dipasang pada tiang satu fase 13,2KV hingga 240V 37,5kva 50kva 250kva 100kva 150kva
Dalam jaringan distribusi dengan catu daya terdesentralisasi, trafo fase tunggal memiliki keuntungan yang signifikan sebagai trafo distribusi.Hal ini dapat mengurangi panjang saluran distribusi tegangan rendahIni mengadopsi desain struktur inti besi yang hemat energi dengan efisiensi tinggi.Transformator ini ditandai dengan mengadopsi metode instalasi suspensi tipe tiang pemasangan, volume kecil, investasi konstruksi infrastruktur kecil, pengurangan radius pasokan listrik tegangan rendah dan dapat mengurangi kerugian saluran tegangan rendah lebih dari 60%.Transformer mengadopsi struktur tertutup penuh dengan kapasitas overload yang kuat, keandalan tinggi dalam operasi terus menerus, pemeliharaan sederhana dan umur layanan yang panjang.
Fitur Standar
*Desain yang hemat biaya
*Efisiensi tinggi dan tingkat kebisingan rendah
*Kemampuan tegangan ganda
* Lapisan memenuhi atau melebihi standar IEEE C57
*Pembatasan yang sangat baik untuk perlindungan terhadap faktor lingkungan
*Bungkus tegangan rendah tipe polimer

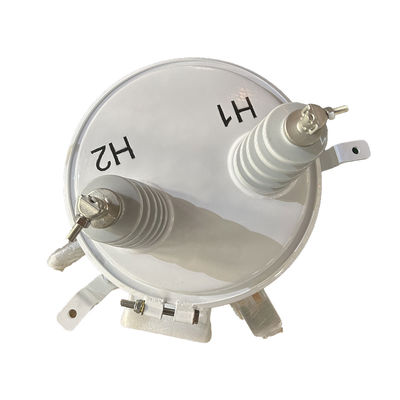

*Busing tegangan tinggi jenis porselen
*Tutup yang nyaman atau bantalan tegangan yang dipasang di sisi

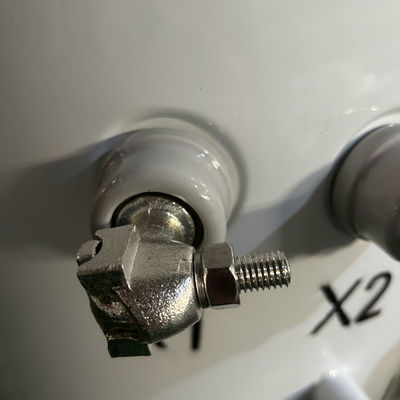

*Terminal tipe sekop atau penjepit
*Kompatibel dengan minyak mineral dan minyak nabati terdegradasi sebagai minyak isolasi
* Ketentuan untuk perlengkapan penangkal gelombang, dengan perlengkapan yang tersedia jika diperlukan
Data utama
Jenis Transformer | Transformer distribusi atas, tipe konvensional |
Konfigurasi Transformer | Tulang yang Dipenuhi Cairan Dipasang |
Jenis Polaritas Transformator | Pengurangan |
Fase | Fase Tunggal |
Kapasitas | 25 KVA |
Tegangan Utama | 13200GrdY/7620 |
Kelas Tegangan Utama | Kelas 15 kV |
BIL Utama | 95 kV |
Tegangan sekunder | 120/240V (L-N-L) |
BIL sekunder | 30 KV |
Frekuensi | 60 Hz |
Peningkatan Suhu | 65°C |
Peringkat Isolasi | Kelas E Isolasi - 120°C, 248°F |
Kelas pendinginan | ONAN; Dingin Sendiri |
Tap Changer | Penukar ketukan 5 posisi dengan pegangan operasi eksternal |
Ketuk Qty | (2) FCAN di atas, (2) FCBN di bawah |
Ketuk % | 20,5% |
Ketuk lokasi switch | Pertengahan bodi tangki, kiri dari ketentuan pemasangan |
Impedansi | 20,5% Tipikal |
Berat Cairan* | 99.21 lb |
Bahan Penggulung | Tembaga |
Rating suhu lingkungan | 40°C |
Tingkat Suara | 48 dBA |
Dimensi* | 21.65''-W x 24.8''-D x 40.16''-H |
Total Berat (Dikemas Cairan) * | 470 lb |
Spesifikasi
10kva-500kva Transformator terendam minyak satu fase | ||||||
Kapasitas nominal ((kVA) | Tinggi | Tegangan rendah (v) | Simbol Koneksi | Standar | Impedansi sirkuit pendek ((%) | Efisiensi |
Tegangan (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 10,8 sampai 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Aksesoris
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
