| Tempat asal: | Cina |
|---|---|
| Nama merek: | WINLEY |
| Sertifikasi: | CE,ISO |
| Nomor model: | S-2500/15 |
| Kuantitas min Order: | 1 unit |
| Harga: | $5000-$150000 |
| Kemasan rincian: | Kasus kayu lapis |
| Waktu pengiriman: | 30 HARI |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000set/bulan |
| Fase: | Tiga fase | Kapasitas: | 2500KVA |
|---|---|---|---|
| Tegangan Utama: | 4160V | Tegangan sekunder: | 480Y/277 |
| Grup vektor: | Din1 | Kenaikan suhu: | 65°C |
| Impedansi (Khas): | 5,75% | frekuensi: | 60 Hz |
| Cahaya Tinggi: | Transformer 2500 Kva Pad,Transformator yang dipasang pada 3Phased Pad 480V,Transformer tipe minyak ISO |
||

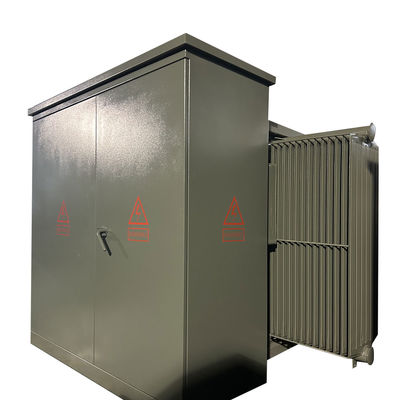

2500Kva Tiga fase Pad dipasang Transformer Langkah ke bawah4160V sampai 480V
Deskripsi:
Kami dapat membuat substasi ini sebagai kebutuhan pengguna dan pelanggan di bawah gambar mereka / diagram garis tunggal (SLD) dan kebutuhan.Kami merancang dan memproduksi substasi ini di bawah standar internasional IEC1330,H.V.standar IEC62271-200.

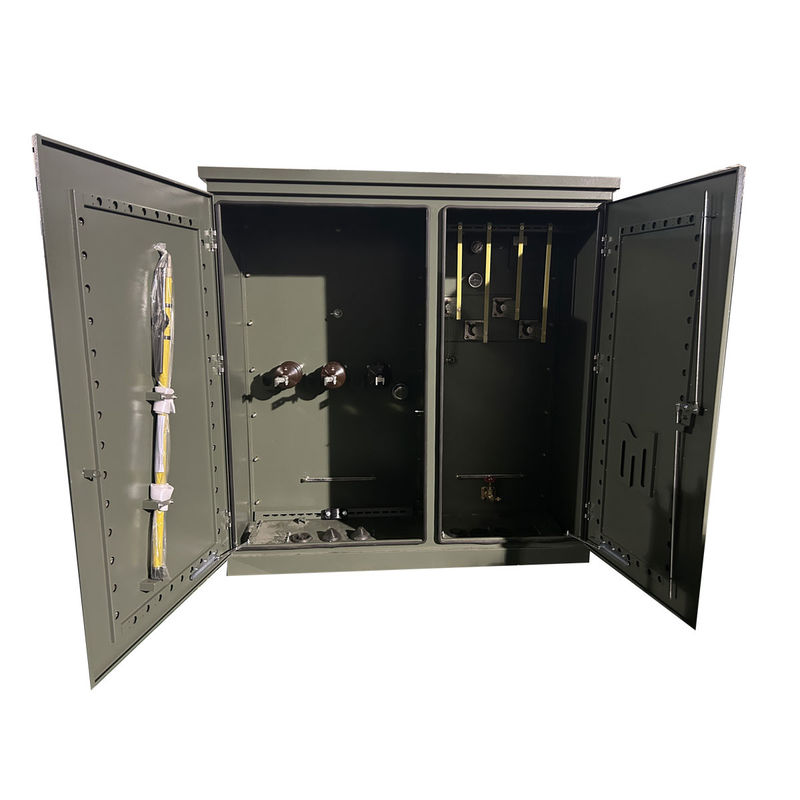

HV & LV kompartemen dengan fungsi selesai.
1) H.V.compartment memiliki berbagai metode pasokan listrik ketika menguji pasokan listrik dalam 1 waktu, juga dapat dipasang dengan peralatan pengujian H.V. untuk memenuhi permintaan pengujian H.V.
2) Kompartemen trafo dapat dipilih S11, S13 atau trafo rendah konsumsi minyak terbenam dan tipe kering trafo.Ruang trafo memiliki sistem pendinginan angin otomatis dan sistem pencahayaan.
3.) Kompartemen tegangan rendah dapat dibuat sesuai dengan kebutuhan pengguna, ia mengadopsi struktur tetap atau dirakit untuk menjadi sistem pasokan listrik, ia memiliki banyak fungsi seperti distribusi cahaya,distribusi daya, daya reaktif, pengujian daya listrik.. dll untuk meningkatkan kualitas distribusi daya dan memuaskan pengguna.
Badan substasi ini terutama memiliki bahan logam, bahan stainless steel, bahan non-logam...yang dapat dipilih oleh pengguna dan pelanggan
Substasiun ini adalah unit distribusi dan pasokan listrik yang sangat penting dalam jaringan listrik kabel. Ini adalah semacam set lengkap pasokan listrik dengan H.V.pengendalian,perlindungan dan konversi,distribusi.. itu digunakan dalam 3 fase AC 50Hz dan ditandai arus max 1600KVA trafo. Ini banyak digunakan di perusahaan industri dan pertambangan, lingkungan perumahan, rumah sakit, mal,bangunan tinggi dan sistem distribusi lainnya.
Data utama

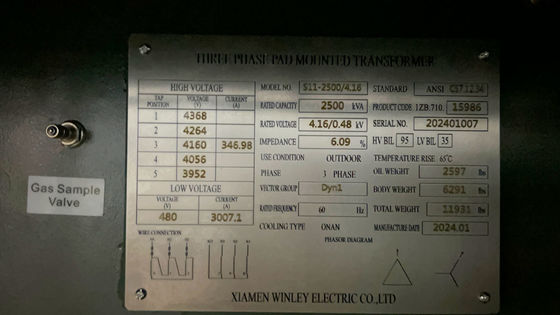

| Data spesifikasi 2500KVA | |||
| Tidak, tidak. | Rincian | Satuan | Spesifikasi |
| 1 | Jenis | ~ | dipasang pada bantalan, feed radial |
| 2 | Kapasitas nominal | kVA | 2500 |
| 3 | Nomor Fase | ~ | 3 |
| 4 | Tegangan primer | V | 4160 |
| 5 | Penghentian utama | ~ | Peti porselen |
| 6 | Tegangan sekunder | V | 480Y/277 |
| 7 | Sambungan sekunder | ~ | 12 lubang |
| 8 | Tipe pencetakan | ~ | pemutaran luar sirkuit |
| 9 | Jangkauan penetrasi | % | ± 2*2,5% |
| 10 | Metode pendinginan | ~ | ONAN |
| 11 | Frekuensi nominal | Hz | 60 |
| 12 | Kelompok vektor | ~ | Dyn1 |
| 13 | Kelas isolasi | ~ | A(105°C) |
| 14 | Peningkatan suhu | K | 65 |
| 15 | Kerugian saat lepas beban | W | 2700 |
| 16 | Kerugian saat beban (85°C) | W | 23200 |
| 17 | Impedansi | % | 5.0 ~ 7.5 |
| 18 | Bahan penggulung | ~ | tembaga |
Fitur
1.Penggantian utama
1) 5-posisi penukar ketukan.
2) 4 posisi pemutus beban, Dapat dioperasikan dengan hot stick dan memungkinkan fleksibilitas dalam perbaikan dan pemeliharaan.
2. koneksi penghentian
1)Kabel listrik utama terhubung dengan konektor siku.
2)Jaringan busing yang diikat secara eksternal dengan sisipan loadbreak.
3) Busing loadbreak integral atau bukan loadbreak.
4) Penutupan sekunder Busing yang dikencangkan secara eksternal dengan NEMA 4-hole, 6-hole.8-hole, 10-hole atau 12-hole spade, dukungan Spade tersedia.
3Perangkat perlindungan
1) Fuse bayonet Fuse yang membatasi arus jangkauan parsial.
2) Perangkat pengurangan tekanan tindakan otomatis.
3) Pengukur tingkat minyak.
4) Pengukur suhu minyak.
5) Tekanan vacuum gauge.
6) Katup pembuangan dengan sampling.
7) Kelas distribusi, penangkap logam oksida, 3-36 kV.
8)Kelas distribusi, alat penangkal petir jenis katup, 3-27 kV.
Spesifikasi
| Transformer yang dipasang pada tiga fase | ||||
| Kekuatan nominal (KVA) | Tegangan Tinggi (KV) | Tegangan rendah (V) | Kerugian (W) | |
| Kerugian tanpa beban (W) | Kerugian saat beban (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ atau lainnya |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Gambar teknis
Proses produksi
FAQ
1T: Dapatkah saya memiliki pesanan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
2T: Berapa waktu?
A: Masa produksi massal 15-25 hari.
3T: Berapa lama garansi?
A: 24 bulan dari B / L. Jika ada masalah aksesoris, hanya memberikan foto aksesoris yang rusak, maka kami akan memberikan layanan gratis.Kami akan menyediakan aksesoris yang mudah rusak secara gratis. kami juga dapat memberikan dukungan teknis jika Anda membutuhkan.
4T: Apakah OEM/ODM tersedia?
A: Ya, itu! Kami adalah produsen dengan tim R&D kami sendiri, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.
Layanan khusus:
a. Warna yang disesuaikan dan fungsi khusus.
b. Kotak khusus.
c. Mencetak logo pelanggan.
d. Ide lain Anda tentang produk, kami dapat membantu Anda merancang dan menempatkan mereka ke dalam produksi.
5. T: Bagaimana untuk mengontrol kualitas produk?
A: Perusahaan kami memiliki teknologi inti, semua jenis produk memegang sertifikat CE. Kami memiliki insinyur profesional. Pekerja sangat diperlukan untuk membuat produk sesuai dengan gambar.Setiap proses memiliki instruktur teknisPengawas QC akan secara teratur memeriksa produksi. Kami akan melakukan tes kinerja produk selama produksi, dan tes kualitas yang komprehensif ketika produk selesai.
